飞利浦双端荧光灯管三维结构设计

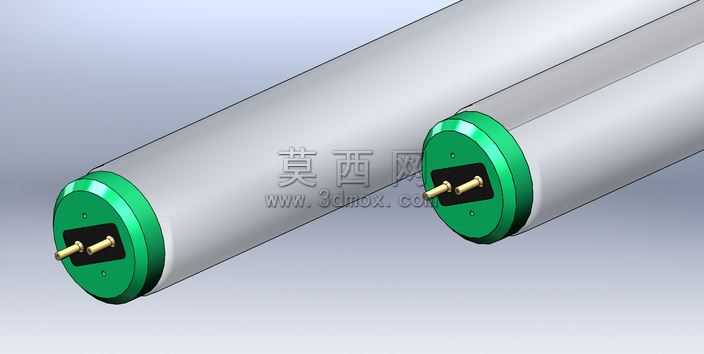

本作品为飞利浦FB34CW6EW34型号双端荧光灯管的三维参数化建模成果，建模过程以真实产品的尺寸比例为基准，在SolidWorks环境下完成全结构的特征搭建。建模初期先梳理产品的结构组成，将整体拆分为玻璃管主体、两端绿色绝缘端盖、金属插脚三个核心模块，采用自顶向下的设计思路先绘制整体的中心轴线与轮廓草图，再通过拉伸、旋转等基础特征搭建主体框架。玻璃管部分采用薄壁拉伸特征构建，还原管状光源的修长圆柱形态，建模时严格控制管壁厚度与管身直径的比例，还原荧光灯管的通透质感基础形态。两端的绿色端盖采用旋转凸台特征生成，端盖与玻璃管的衔接处做了贴合的止口结构设计，还原真实产品中端盖与管身的装配限位关系，端盖表面的细微安装定位凹槽通过拉伸切除特征完成，保证结构细节的还原度。端盖上的两个金属插脚采用黄铜材质的外观设定，通过拉伸凸台生成插脚的圆柱主体，插脚根部与端盖的嵌合结构做了对应的限位特征，还原真实灯头的导电插脚装配结构。材质渲染阶段，玻璃管部分赋予半透明的哑光玻璃材质，调整材质的透光率与漫反射参数，模拟荧光灯管管壁的柔光质感；两端端盖赋予深绿色硬质塑料材质，添加细微的磨砂质感参数，还原绝缘塑料端盖的真实触感表现；金属插脚赋予抛光黄铜材质，调整金属的反射度与高光参数，还原金属插脚的金属光泽。建模过程中对各部件的装配间隙做了精准控制，端盖与管身的配合、插脚与端盖的配合都符合实际产品的装配公差要求，整体模型无多余特征，结构层级清晰，各部件可单独拆分用于装配演示或照明产品的配套场景搭建，完整还原了该款飞利浦荧光灯管的外观形态与核心结构特征，可用于照明产品设计参考、场景装配素材等用途。
