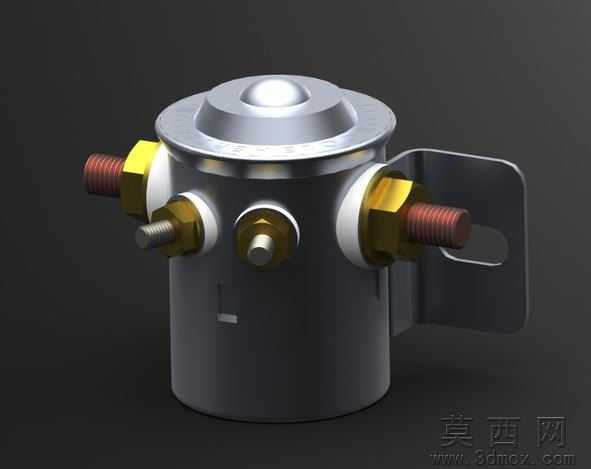

ColeHersee车用电磁继电器部件三维建模

本模型为车用电磁继电器类机电部件，采用SolidWorks进行全参数化三维建模，建模过程严格遵循工业零部件的实际尺寸比例与装配逻辑，完整还原了该部件的所有结构细节。模型主体为圆柱式金属壳体结构，建模时先通过旋转凸台命令生成壳体的基础轮廓，对壳体顶部的圆弧凸台采用圆角过渡处理，还原金属冲压成型的工艺特征，壳体侧面的定位凹槽通过拉伸切除命令精准制作，保证与实物的结构一致性。接线端子部分区分了大电流主接线端与小电流控制接线端，主接线端的铜质螺柱、黄铜六角螺母、白色绝缘垫圈分别建模后完成装配，准确还原各零件的配合关系，螺柱表面的螺纹特征通过装饰螺纹线命令实现，既保证视觉真实度又控制模型文件体量。侧面的安装支架采用钣金建模方式制作，先绘制支架的平板轮廓，通过边线法兰、拉伸切除命令生成安装腰型孔与弯折结构，还原钣金件的弯折圆角与安装适配特征。材质渲染阶段，壳体部分赋予哑光镀锌金属材质，调整金属粗糙度参数模拟工业金属壳体的磨砂质感，接线螺柱赋予紫铜材质，通过调整反射率表现铜件的金属光泽，六角螺母赋予黄铜材质，绝缘垫圈赋予硬质白色塑料材质，安装支架赋予发黑冷轧钢板材质，不同材质的区分清晰展现部件的零件构成。模型整体装配关系严谨，所有零件间无干涉错误，各接线端子的位置、安装支架的角度均符合车用继电器的实际安装使用需求，建模过程中对零件的倒角、圆角等工艺细节做了完整还原，避免出现尖锐棱角等不符合实际生产的结构，可用于车用电气系统的装配模拟、结构展示以及相关教学演示场景。
