Killark宝石系列三通式工业阀体结构设计

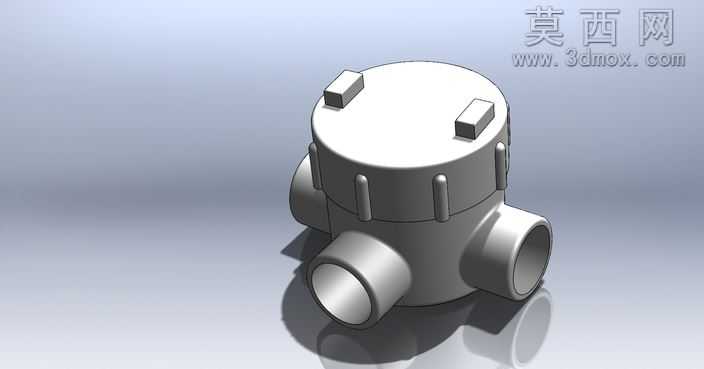

本作品为Killark宝石系列三通式工业阀体的三维结构设计，建模阶段采用SolidWorks完成全参数化特征构建，首先以阀体中心轴线为基准建立多基准面定位体系，精准绘制顶部端盖、主体腔体、三个侧向通口的截面轮廓，通过拉伸、拔模、圆角等基础特征搭建主体框架，再对顶部两个凸起的定位凸台、腔体周向均匀分布的加强筋结构进行细节刻画，所有特征参数均关联全局变量，可快速适配不同通径规格的同系列产品改型需求。建模过程中严格遵循工业阀体的壁厚均匀性原则，主体腔体壁厚保持一致，侧向通口与主体衔接处做平滑过渡处理，避免应力集中问题，顶部端盖的凸台位置与周向筋条一一对应，既满足端盖安装时的定位限位需求，也能强化顶部承压能力。材质渲染阶段，为阀体主体赋予哑光铸钢材质，调整金属粗糙度、环境反射参数还原工业铸件的真实质感，背景采用渐变浅灰影棚环境，添加柔和的面光源与底部反射效果，清晰呈现阀体的结构轮廓与曲面过渡细节，三个通口的内壁做高亮金属处理，区分内外结构的视觉层次。结构设计上，该阀体为三通式流体通路结构，三个侧向通口呈对称分布，可实现管路的分流、合流功能，顶部端盖为可拆卸式结构，配合周向筋条的强化设计，可满足工业场景下的承压、防爆使用需求，凸台结构可适配专用工具完成端盖的拆装操作，整体结构无冗余设计，在满足结构强度的前提下尽可能压缩整体体积，适配紧凑的管路安装空间。设计思路围绕工业防爆类阀体的实际使用需求展开，优先保证结构强度与安装便利性，所有结构特征均服务于实际装配、承压、流体导通的功能需求，建模过程中同步完成了装配干涉检查，确保端盖、通口等结构的尺寸公差符合工业管路的通用安装标准，可直接用于后续的工程图导出、样机加工参考。
