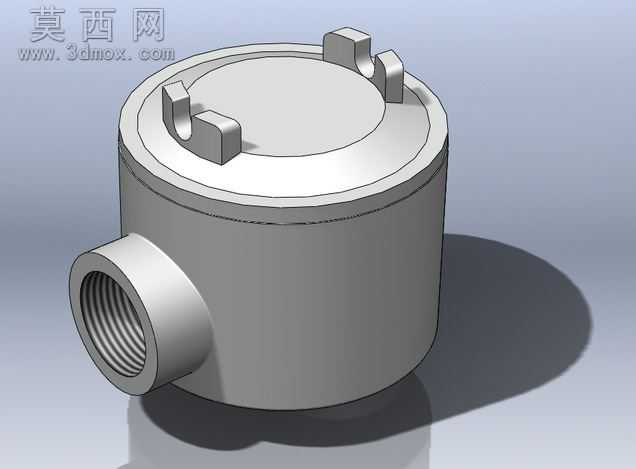

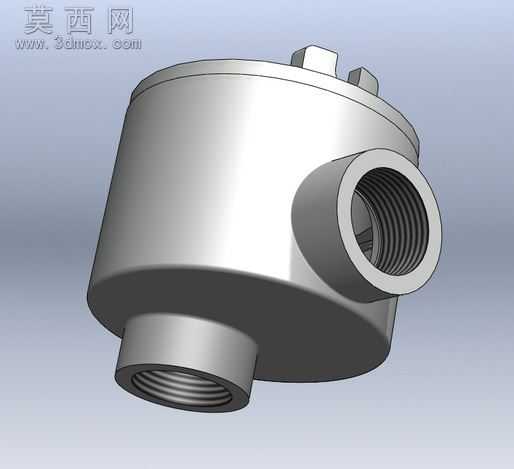

该作品为管路系统用多通连接金属壳体三维模型,建模阶段采用SolidWorks完成全参数化特征构建,首先以旋转凸台命令生成主体圆柱腔体的基础轮廓,精准控制壳体壁厚均匀性,确保腔体内部通径满足1寸管路的流体通流要求,避免通流截面突变带来的压损问题。针对两处内螺纹接口,建模时先拉伸生成接口的圆柱凸台,再通过异形孔向导命令调用标准管螺纹特征,严格匹配1寸管螺纹的牙型、螺距、旋合长度参数,还原真实螺纹的牙顶牙底结构,保证接口与标准管路配件的装配兼容性。顶部的两处凸起结构采用拉伸加倒角命令完成,做了边缘倒钝处理,模拟实际铸件的工艺圆角,避免应力集中问题。渲染阶段赋予模型哑光银灰色金属材质,添加环境反射效果模拟不锈钢或镀锌铸钢的表面质感,通过调整光源角度凸显壳体的曲面过渡、接口的螺纹细节与整体加工质感,清晰呈现各结构的位置关系。结构设计上采用下置轴向接口、侧置径向接口的两通布局,主体腔体为流体提供缓冲容腔,接口处的加厚凸台设计提升了螺纹连接的结构强度,可承受管路内的流体压力,避免接口处开裂渗漏。设计过程中充分考虑铸造与机加工的工艺可行性,所有外边缘均设置了合理的脱模斜度与过渡圆角,内壁光滑无多余凸起,减少流体滞留的同时降低加工难度,整体结构紧凑,安装空间占用小,可直接用于流体管路系统的装配验证、管路布局模拟,也可作为同类阀类壳体产品设计的参考原型,通过参数调整可快速衍生出不同通径、不同接口数量的同系列壳体模型。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 547.34 KB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2011,效果图,其它,
- 软件分类 阀门
