挖掘机重载焊接铲斗工程机械属具

　　该铲斗属于挖掘机械前端工作装置中的直接承载部件，主要配套于中小型液压挖掘机，也可在同铰点规格的起重挖掘两用设备、电铲式作业机组上作为替换属具使用。现场作业中，铲斗承担土石方开挖、散料归集、沟槽修整、轻度剥离与短距离转料等任务，是动臂、斗杆输出动作最终转化为切削、装载能力的执行端。

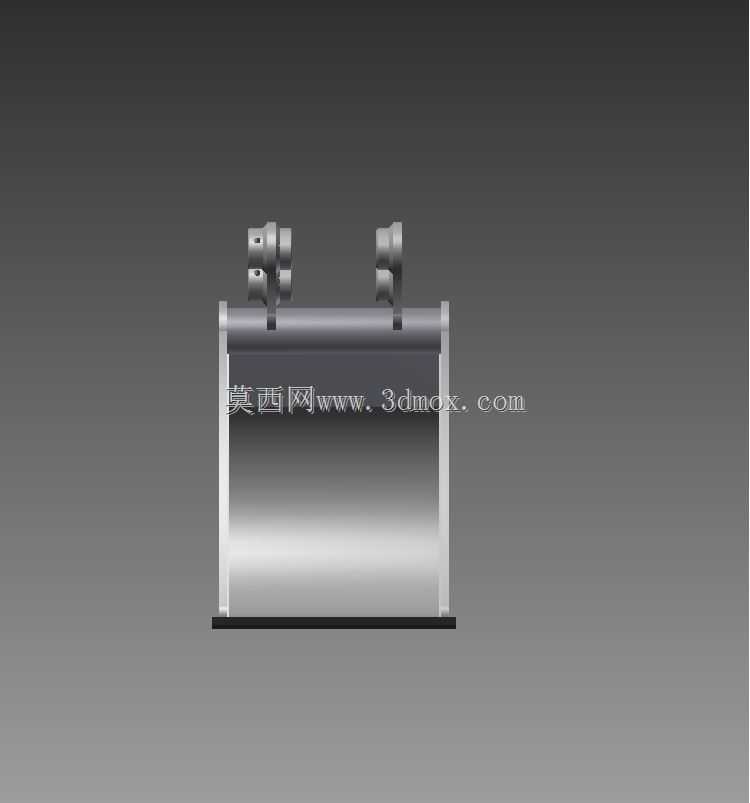

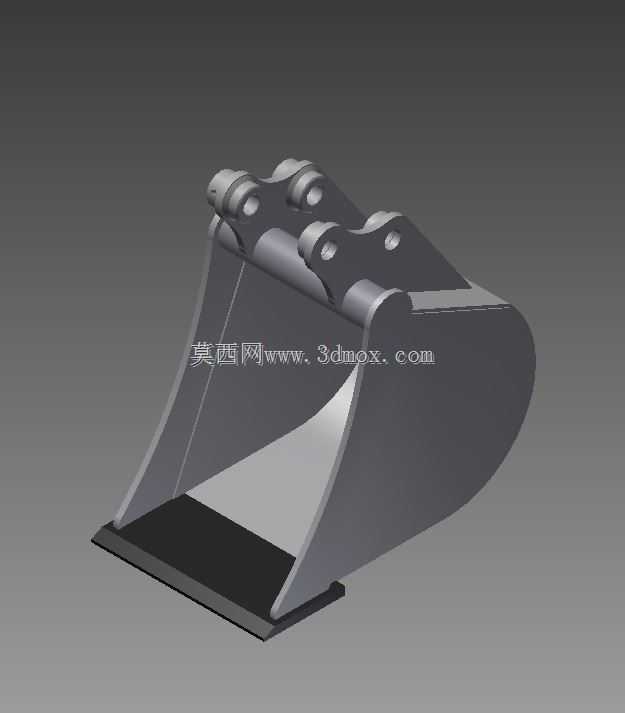

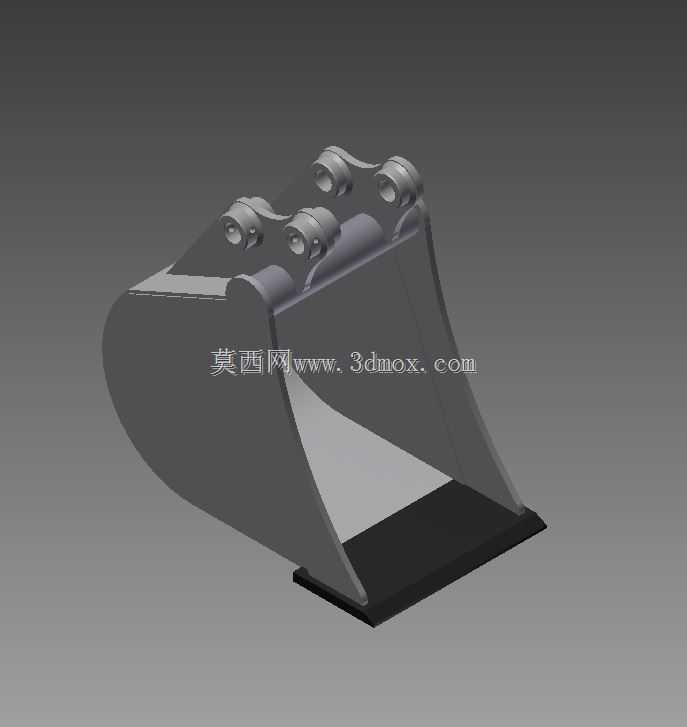

　　从结构布置来看，模型完整呈现了斗腔、侧刃、底板切削边、上部双耳铰接座以及加强筋板的组合关系。斗体采用宽口收底的弧形断面，物料进入后沿弧面自然向斗腔深处滑移，可降低装填阻力；卸料时，弧面又能减少湿土、砂料和碎石的滞留。底板前缘为平直切削边，适合安装斗齿或耐磨刀板；两侧侧板向外延伸形成侧刃，在修坡、清沟和贴边开挖时能够控制轮廓，避免斗体侧面直接摩擦岩壁或混凝土基础。

　　上部铰接区域是设计重点。双耳座与斗杆、连杆的销轴连接，需要同时传递挖掘力、翻转力矩和偏载冲击，因此模型中铰座附近采用加厚耳板、过渡圆弧和连续加强筋，将载荷从销轴孔分散到侧板与背板。耳板间距、销轴孔同轴度以及铰点高度，直接决定属具能否与主机连杆机构匹配；若边界控制不当，装配时会出现斗杆干涉、摇杆运动死点或翻转角度不足。实际选型时，除核对销轴直径和耳板开档外，还要检查斗杆收斗、卸料极限位置下铲斗与摇杆、连杆之间的安全间隙。

　　外形与安装边界方面，铲斗宽度决定一次切削断面和边线修整能力，斗容则与主机液压功率、整机稳定性及作业密度相关。较宽斗体适合场地平整、松散物料装载；窄斗更适合管沟开挖和硬土剥离。底板厚度、侧板厚度及前缘耐磨区需要按工况区分：砂土作业偏重降低粘附和提高填充率，碎石作业则强调前缘抗冲击、侧板耐磨和焊缝韧性。模型中的加强板沿高应力区布置，而非简单整体增厚，这样有利于控制属具自重，避免主机前端配重负担过大。

　　设计思路上，这类铲斗通常以焊接结构件为核心，先由数控切割得到侧板、背板、底板和耳板坯料，再通过工装定位保证铰接孔位置与斗口对称度。斗腔曲面需要兼顾成形工艺和材料流动，折弯半径过小会造成钢板开裂或应力集中，过大则削弱聚拢效果。焊缝布置应避开高应力交变区的尖锐转折，耳板与侧板连接位置宜采用连续焊并打磨过渡，以减少挖掘循环中裂纹萌生的风险。

　　在三维建模阶段，需重点建立销轴孔、斗口平面、侧刃边线和底板倾角之间的尺寸链。铰点中心到切削刃的距离影响挖掘力臂，斗齿安装孔距和刀板螺栓孔位置影响后期维护，侧板外轮廓则关系到靠近墙体、管廊或基坑边缘作业时的通过性。对于渲染和结构校核用途，模型还应保留板厚、加强筋和焊接搭接关系，便于后续进行干涉检查、重量估算、耐磨件更换以及不同斗容方案对比。

　　现场维护角度看，前缘刀板、斗齿和侧刃属于易损区域，设计时应使其便于拆换；铰接孔处需保留润滑和衬套安装空间。铲斗落地时，底板承受压陷和摩擦，侧板在偏载挖掘时承受扭转，因此结构不能只追求斗容最大化，还要在切削性能、强度寿命、整机配平与更换通用性之间取得平衡。该模型较清晰地表达了上述关键结构，可用于工程机械属具方案设计、焊接件建模参考以及挖掘机工作装置装配验证。
