便携浸入式螺旋加热棒结构设计

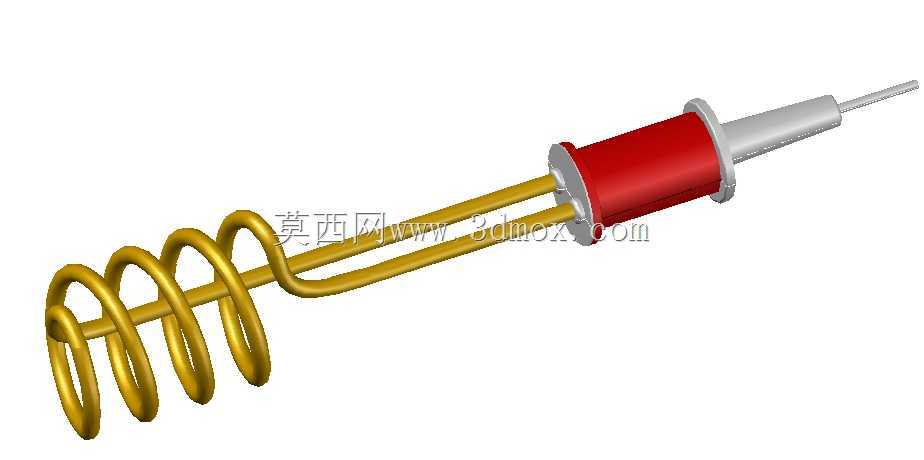

　　这款浸入式电加热元件的结构设计，核心围绕小容量液体快速升温的使用场景展开，常见于户外临时取水加热、小型实验容器恒温预热、旅行场景下的饮用水煮沸等工况，区别于工业大型罐体的法兰式加热组件，该产品主打轻量化、即插即用的使用特性，无需复杂的固定安装流程，手持绝缘段即可将发热端完全浸入待加热液体中，通电后即可实现热交换。从结构拆分来看，产品最前端的螺旋状发热段采用高导热合金管材弯折成型，螺旋盘绕的结构并非随意设计，一方面是在有限的浸入长度内最大化发热管的有效换热面积，相比等长度的直型发热管，螺旋结构的换热面积可提升2.7倍以上，能让液体在加热过程中自然形成沿螺旋间隙的对流循环，减少局部过热导致的液体暴沸飞溅问题；

　　另一方面螺旋结构自身具备一定的弹性形变余量，在意外磕碰或容器尺寸存在小幅偏差时，可通过自身形变抵消外力，避免发热管根部出现应力断裂。发热段与手持段之间设置了红色的耐高温绝缘限位座，这个部件的设计需要兼顾多重边界要求：首先是绝缘性能，需耐受日常使用场景下的泼溅、潮湿环境，避免带电部件与人体接触；其次是限位作用，绝缘座的直径大于多数敞口杯形容器的口径，使用时可直接架在容器口部，无需额外扶持即可保持发热段的浸入深度，同时避免整个加热元件滑入液体内部造成安全隐患；最后是隔热性能，绝缘座采用耐温150摄氏度以上的硬质绝缘材料成型，即使长时间连续加热，手持段的表面温度也能保持在人体可接触的安全范围内。尾部的金属接电段做了阶梯轴式的变径设计，

　　靠近绝缘座的位置直径更大，向出线端逐步收窄，这种设计一方面是平衡接电部位的结构强度与整体重量，避免尾部过重导致加热元件放入容器时出现重心后仰翻倒的问题，另一方面出线端的细径结构可以更好地匹配电源线的护套密封，减少液体沿电源线缝隙渗入内部带电区域的风险。从安装边界尺寸来看，螺旋发热段的最大盘绕直径控制在40毫米以内，可以适配绝大多数口径在45毫米以上的杯、壶、小型容器，整体浸入长度不超过180毫米，加热时液面只需没过螺旋发热段即可正常工作，无需将整个前端全部浸入，给使用者留出了足够的安全操作余量。设计过程中还重点考虑了发热管根部的应力释放问题，螺旋段与绝缘座衔接的位置做了10毫米长度的直段过渡，避免螺旋弯折起点直接贴合绝缘座端面，

　　长期热胀冷缩后出现管材开裂的问题；同时螺旋的螺距控制在8毫米，既保证了液体可以在螺距间隙内自由对流，也避免螺距过大导致整体结构松散、抗形变能力下降。在实际使用场景中，这种结构的加热元件相比封闭式的电热水壶类产品，具备更强的场景适配性，不需要匹配专用的盛水容器，只要是可盛装液体、口径适配的非金属或耐热金属容器都可配合使用，发热管表面做了抗氧化处理，长期接触饮用水、常规实验液体等介质时不会出现表层剥落、锈蚀的问题，日常使用后只需擦干发热段表面残留的液体即可收纳，不需要复杂的维护流程。结构建模过程中，螺旋发热段的扫掠路径需要严格控制弯折半径，避免管材弯折处出现截面变形，导致内部发热丝的排布空间被挤压，影响发热均匀性；绝缘座与金属段的配合位置做了0.2毫米的过盈配合公差，配合耐高温密封胶填充间隙，可满足日常泼溅环境下的绝缘防护要求，接电端的金属插脚与内部发热丝的连接位置做了压接加固，避免反复插拔电源线后出现接线松脱、接触电阻过大发热的问题。
