硫磺燃烧器配套法兰式电加热元件结构

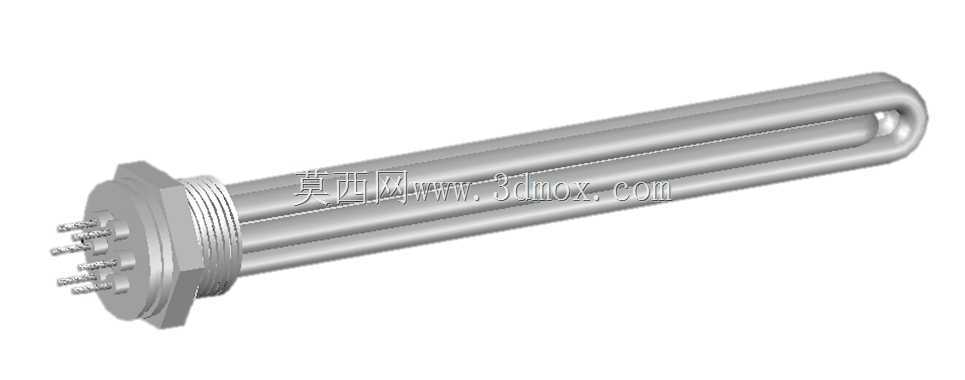

　　在硫磺制酸、含硫废气处理等涉及硫磺燃烧的工艺段，液态硫磺的温度稳定是保证燃烧充分、避免硫磺凝固堵塞管路的核心前提，这款法兰式浸入加热元件正是针对这类工况开发的专用加热部件。从实际工况适配来看，硫磺的熔点在112℃左右，液态硫磺在130-150℃区间流动性最佳，一旦温度低于120℃就会出现黏度骤升甚至凝固的问题，直接导致燃烧器供料中断、喷嘴堵塞，因此加热元件的热分布均匀性直接决定了整套燃烧系统的运行稳定性。这款加热元件采用多根U型加热管环形排布的结构，所有加热管的发热段完全浸入待加热的硫磺介质中，相比单根加热管的结构，环形排布的方式能让加热区域覆盖更大的介质流通截面，避免局部区域温度过低出现凝硫死角。从安装边界来看，

　　元件采用六角法兰作为安装基准，法兰端加工有标准外螺纹，可直接拧入燃烧器的储硫腔或供料管路的预留接口，法兰的密封面可适配耐高温石墨垫片，安装时无需额外设计复杂的固定支架，只要在设备侧壁预留对应规格的内螺纹安装孔即可完成装配，法兰外侧的接线端预留了足够的接线空间，可直接连接温控回路的供电线缆，接线端子与法兰本体之间采用耐高温绝缘陶瓷隔离，避免高温环境下绝缘失效出现漏电风险。设计过程中首先考虑的是硫磺介质的腐蚀特性，普通碳钢加热管在长期接触液态硫磺的工况下会出现表面硫化腐蚀，导致管壁减薄、加热丝氧化烧断，因此加热管的外管采用耐硫腐蚀的合金材质，管壁厚度比普通水加热管提升30%以上，避免长期腐蚀出现介质渗漏接触内部加热丝的问题。

　　其次是热功率密度的匹配，硫磺的导热系数远低于水，若加热管表面功率密度过高，会导致紧贴管壁的硫磺局部过热分解，生成黏附性极强的积碳附着在管壁表面，进一步降低换热效率甚至形成局部过热烧穿管壁，因此这款加热管的表面功率密度控制在0.8W/cm²以内，保证管壁温度始终控制在硫磺分解温度以下，减少积碳附着的概率。从结构细节来看，U型加热管的弯曲半径经过优化，既保证了发热段的有效长度足够提供额定加热功率，又避免弯曲半径过小导致管内氧化镁粉填充不均出现局部绝缘薄弱点，所有加热管与法兰的连接位置采用氩弧焊满焊，焊缝经过渗透探伤检测，保证在长期冷热交变的工况下不会出现焊缝开裂漏料的问题。在实际选型适配时，需要根据储硫腔的容积、

　　管路的流量以及环境散热损失计算所需的总加热功率，这款结构的加热元件可根据实际功率需求灵活调整U型管的数量与单管长度，在不改变法兰安装尺寸的前提下覆盖不同功率等级的需求，适配不同处理量的硫磺燃烧器设备。安装时需要注意发热段必须完全浸入介质液面以下，严禁干烧，否则短时间内就会出现加热管表面温度过高烧毁的问题，同时法兰的拧紧力矩需要控制在合理范围，避免力矩过大导致螺纹滑牙或者法兰变形影响密封效果。日常运维中，可定期在设备停机排空后检查加热管表面的积硫、积碳附着情况，若附着层过厚可采用铜刷清理表面，避免附着层影响换热效率导致加热管寿命缩短。这款加热结构没有多余的复杂结构，所有设计细节都围绕硫磺燃烧工况的特殊需求展开，从材质选择、结构排布到安装接口的设计，都充分考虑了现场安装、运维的实际需求，能在高腐蚀、易凝固的硫磺介质工况下长期稳定运行，为硫磺燃烧工序提供稳定的温度保障，避免因硫磺凝固、温度波动导致的整套工艺系统停机故障。
