适配esp泵与水泵的维京带轮传动结构

　　这套带轮传动结构，核心是为esp泵、常规清水泵这类中小型流体输送设备提供稳定的动力传递方案，日常在楼宇供水增压、小型工业循环水系统、家用净水机组的动力端都能见到这类传动结构的应用。从实际工况出发，这类带传动的设计首先要规避刚性传动的硬冲击问题——泵类设备启动瞬间电机输出扭矩波动大，若采用联轴器直连，很容易因为轴对中偏差、负载突增造成电机轴承或者泵轴的密封件过早磨损，而V型带搭配双带轮的结构，刚好能通过皮带自身的弹性形变吸收这部分冲击，同时在泵腔出现异物卡滞的极端工况下，皮带会先出现打滑，避免电机堵转烧毁，相当于给整套动力系统加了一层机械过载保护。

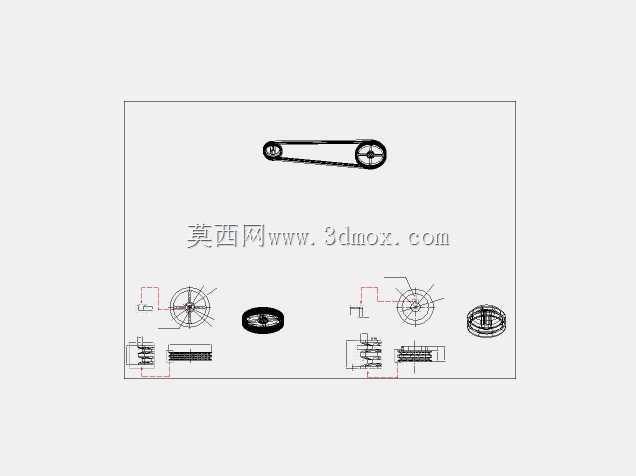

　　设计层面，这套结构的两个带轮做了差异化的结构处理：与电机输出端连接的主动轮采用实心辐板结构，因为主动轮侧转速更高，实心结构的动平衡更容易控制，高速转动时不会因为辐条镂空产生额外的风阻与振动，轮槽的尺寸严格匹配标准V型带的截面角度，保证皮带与轮槽的接触面积足够，不会出现传动丢转的问题；与泵轴连接的从动轮采用十字辐条结构，这是因为从动轮直径更大，十字辐条在保证轮体结构强度的前提下，能有效降低整体重量，减少泵轴端的径向负载，避免泵轴长期受单侧拉力出现弯曲变形，辐条与轮缘、轮毂的连接处都做了圆弧过渡，从根源上减少应力集中点，避免长期交变载荷下出现轮体开裂的问题。

　　安装边界上，这套结构的中心距预留了足够的调整余量，两个带轮的安装端面设计了同轴的定位凸台，现场安装时只需要将凸台分别卡入电机轴、泵轴的定位台阶，就能快速保证两个带轮的端面共面，不需要反复用塞尺、拉线调整对齐度，能大幅缩短现场装配的调试时间。皮带的张紧行程设计在合理区间内，既不会因为张紧量不足造成皮带打滑丢转，也不会因为张紧力过大给两端轴承施加额外的径向载荷，日常维护时只需要定期检查皮带的磨损量，调整中心距就能维持正常传动，不需要复杂的专用工具。

　　从实际使用场景来看，这类传动结构不需要额外的润滑维护，相比齿轮传动、链传动，它运行时的噪音更低，更适合对噪音控制有要求的楼宇供水、室内配套水泵机组使用，同时V带的传动效率能维持在90%以上，完全能满足中小型水泵的动力传递需求，不会出现过多的动力损耗。轮体的材质选择上，两个带轮都采用了常规的铸铁材质，减震性能好，加工成本可控，表面做了防锈处理，即使在泵房这类相对潮湿的环境下长期使用，也不会轻易出现锈蚀问题，轮槽的加工精度控制在合理公差范围内，能保证皮带磨损均匀，延长皮带的更换周期。

　　在结构细节处理上，从动轮的轮毂位置设计了标准的键槽与顶丝孔，安装时通过平键传递扭矩，顶丝可以进一步锁紧轴与轮毂的相对位置，避免带轮在轴上出现轴向窜动；主动轮的轮毂长度做了优化，能适配不同输出轴长度的标准电机，不需要额外加装轴套调整位置。整套传动结构的外形尺寸紧凑，不会占用过多的泵房安装空间，在旧泵改造替换时，不需要改动原有电机与泵体的安装底座，只需要调整电机的安装位置就能适配这套带轮结构，适配性较强。
