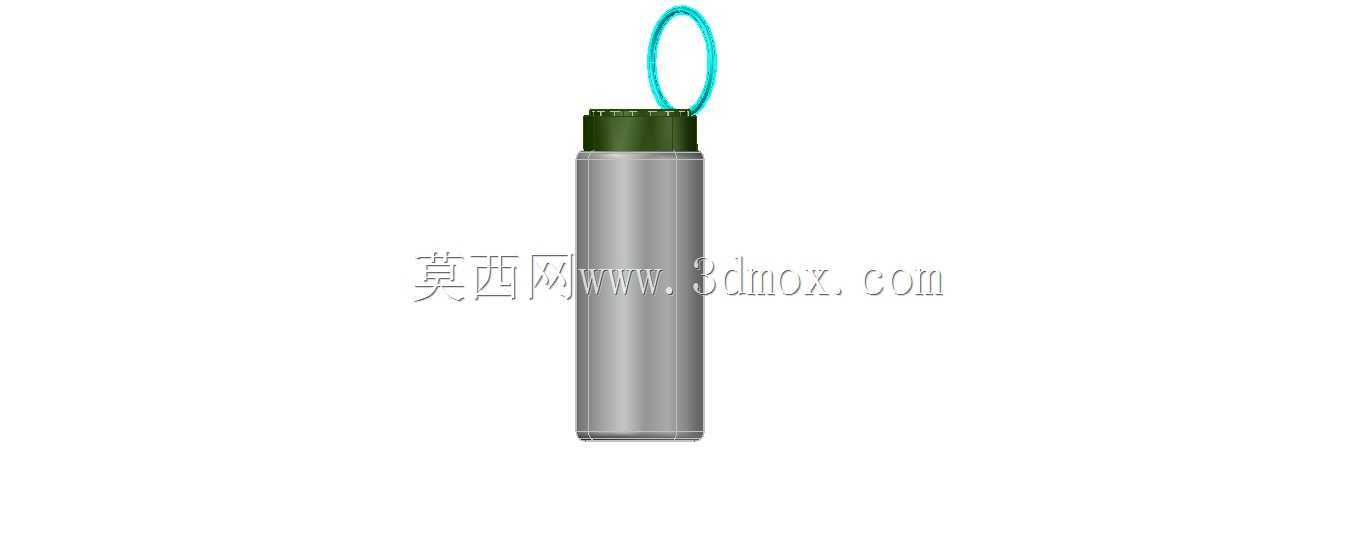

带挂环密封盖便携圆柱饮水容器结构

　　日常随身饮水容器的结构设计，核心要平衡便携性、密封可靠性与握持手感，这款带挂环的圆柱型饮水容器，在结构层面做了多维度的工程适配。首先看使用场景的覆盖，不管是户外徒步时挂在背包外侧、通勤时塞进包侧袋，还是日常放在办公桌面，圆柱型的主体结构都能适配多数常规杯架的安装边界，常规车载杯架、背包侧袋的内径多在70-80mm区间，这款容器的主体外径控制在72mm，总长度控制在220mm，刚好能卡入常规杯架的限位区间，不会因为尺寸过松产生晃动异响，也不会因为尺寸过粗无法放入。

　　密封结构的设计是这类容器的核心，顶部的旋合式密封盖采用了多线螺纹配合，螺纹导程控制在6mm，只需要旋转120度就能完成锁紧或开启，相比传统单线程螺纹需要旋转多圈的操作，单手就能完成开合动作，适合骑行、赶路等需要单手持物的场景。盖体内部预留了3mm的密封胶圈安装槽，胶圈采用邵氏硬度55度的硅胶材质，装配后胶圈的压缩量控制在25%，既能保证倒置、晃动时不出现渗漏，也不会因为压缩量过大导致旋合阻力过高，长期使用后胶圈的疲劳形变也能控制在合理范围，正常使用周期内不需要频繁更换密封件。

　　顶部的挂环结构采用了分体式铰接设计，挂环与盖体的铰接轴采用304不锈钢材质，轴径2mm，铰接位置预留了0.1mm的装配间隙，挂环可以360度自由旋转，不需要使用时可以贴合盖体侧面放倒，不会突出主体轮廓影响收纳；需要外挂时可以将挂环扳起，挂环的内圈直径控制在25mm，能适配多数背包挂扣、登山快挂的尺寸，挂环本身采用半透明的柔性工程塑料制作，表面做了圆弧过渡处理，不会因为棱角磨损背包织带或者划伤手部。

　　杯体部分采用等直径的圆柱结构，壁厚控制在2mm，主体采用透明材质制作，不需要打开杯盖就能直观看到内部剩余的液体容量，杯体的外壁做了细微的磨砂纹理处理，握持时的摩擦系数比光滑表面提升40%，手上沾有水渍时也不会轻易打滑。杯体与底部的过渡位置做了R5的圆弧倒角，既避免了直角位置的应力集中，提升容器跌落时的抗冲击性能，也能减少清洁时的卫生死角，不会在底部边缘残留污渍。

　　从建模的结构逻辑来看，整个模型的所有配合面都做了拔模处理，拔模斜度控制在1.5度，不管是后续做注塑模具开模，还是做3D打印手板验证，都能顺利脱模，不需要额外做结构修正。所有的棱边都做了R0.3以上的圆角处理，没有尖锐的棱角，符合日常接触类用品的安全设计要求。盖体与杯体的配合位置做了1mm的定位止口，旋合到锁紧位置时会有轻微的卡位触感，用户不需要刻意观察就能判断是否已经锁紧到位，避免因为没有旋紧导致漏液。

　　在实际的工程验证环节，这类结构需要重点测试几个维度：一是密封性能，装满常温液体后倒置24小时无渗漏，在1米高度自由跌落至水泥地面后，盖体不松脱、无渗漏；二是挂环的承重性能，挂环位置挂载5kg重量持续24小时，铰接轴无变形、挂环无断裂；三是温度适配性，在-20℃到100℃的温度区间内，杯体无明显形变，密封胶圈不失效，能满足日常盛装冰水、热水的使用需求。整个结构没有多余的复杂零件，全部零件加起来只有杯体、密封盖、密封胶圈、铰接轴、挂环五个部件，装配流程简单，后期维护也很方便，密封胶圈可以单独更换，不需要整体报废容器，符合日常用品的易维护设计要求。
