霍普兰2号格斗对战机器人底盘结构

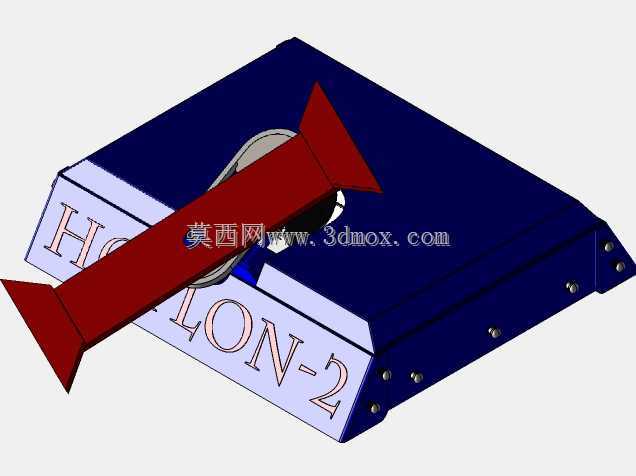

　　这款轮式格斗竞技机器人的底盘框架结构，主要面向青少年机器人竞技赛事、高校工程实践实训、民用格斗机器人改装爱好者群体使用，核心承担30公斤级对战机器人的整机承载、部件安装、冲击防护功能，是格斗机器人整机的核心承载基体。从结构设计逻辑来看，整个底盘采用上下分层的盒式拼接框架结构，主体框架采用折弯钣金拼接成型，侧围预留了多组标准安装孔位，可直接适配常规直流驱动电机、轮组、电池模块、控制主板、武器执行机构的安装需求，不需要额外做二次打孔改装，能大幅缩短整机装配的调试周期。底盘上表面设置了内凹式的安装沉台，可将控制模块、供电模块嵌入沉台内部安装，降低整机的重心高度，在对战过程中受到侧向冲击时，能有效减少侧翻风险，提升整机运行的稳定性。前端预留的武器安装接口采用对称式孔位布局，可适配旋转类武器、弹射类武器、穿刺类武器等多种主流格斗机器人武器方案，接口的孔位间距符合30公斤级竞技机器人的通用安装规范，可直接匹配市面上多数成熟的武器模组，不需要重新设计转接支架。底盘的边角位置做了斜切倒角处理，一方面能减少对战过程中边角受到刚性冲击时的应力集中，避免框架受撞击后出现开裂变形，另一方面也能降低整机的正面迎风面积，减少高速移动过程中的风阻影响，同时在被对方机器人顶推时，斜切边角能更容易滑脱，减少被对方武器卡滞的概率。侧围的安装孔位采用等间距排布设计，除了固定驱动轮组的专用孔位外，其余孔位均为通用安装孔，可根据实际配重需求灵活调整电池、配重块的安装位置，

　　方便调试人员根据武器类型、场地特性调整整机的重心分布，比如搭载前置重型穿刺武器时，可将配重块后移，避免整机头重脚轻影响移动灵活性；搭载顶部旋转武器时，可将配重块向底盘中心集中，降低旋转武器启动时的整机抖动。整个底盘的内部空间做了分区规划，驱动轮组安装区位于底盘两侧靠后位置，预留的轮组安装间隙可适配直径70mm到90mm的防滑橡胶轮，轮轴安装位采用同轴度精度较高的通孔设计，能保证两侧轮组的安装同轴度，减少行走过程中的轮组偏磨、走偏问题。供电模块安装区位于底盘中部靠后的沉台位置，可容纳常规24V大容量锂电池组，安装位周边预留了走线槽，可将供电线、控制线沿槽体排布，避免对战过程中线路被对方武器剐蹭断裂，同时走线槽的位置避开了武器活动范围，

　　不会出现线路干涉武器运转的问题。控制模块安装区位于底盘中部靠前位置，靠近武器安装接口，可缩短控制线路到武器驱动模块的长度，减少线路信号损耗，提升武器响应的灵敏度。从安装边界尺寸来看，整个底盘的长宽尺寸控制在30公斤级格斗机器人的赛事规则限制范围内，整体高度较低，安装完轮组、上盖板之后的整机高度不会超过规则上限，不需要额外做尺寸裁切。底盘的底部做了平整化处理，没有突出的安装凸台，在场地内移动时不会被场地的接缝、凸起剐蹭，保证移动过程的顺畅性。框架的拼接位置采用紧固件连接，没有采用一体化焊接结构，方便在部件损坏时快速拆解更换，比如某一侧的侧围受撞击变形后，可单独拆下该侧围板更换，不需要整体报废整个底盘，能有效降低竞技过程中的维护成本。

　　在实际应用场景中，这类底盘结构除了用于格斗竞技赛事外，还可作为小型巡检机器人、短途搬运机器人的基础承载框架使用，只需要更换对应的轮组、功能模块，就能适配不同的使用需求，框架本身的承载强度足够支撑30公斤以内的各类功能载荷，钣金结构的抗冲击性能也能满足日常非竞技场景下的磕碰防护需求。设计过程中充分考虑了装配的便捷性，所有安装孔位均采用标准化尺寸，可直接使用常规内六角紧固件装配，不需要特殊的定制工装，普通的机械爱好者使用常规工具就能完成整机组装，孔位的加工精度控制在合理范围内，不会出现孔位错位导致部件无法安装的问题。底盘上的武器安装位做了局部加强处理，在武器运转产生的反作用力、撞击产生的冲击力作用下，安装位不会出现变形开裂，能保证武器运转的稳定性，即使是高转速的旋转类武器，加强后的安装位也能承受武器启动、撞击时的交变载荷，减少结构疲劳损坏的概率。
