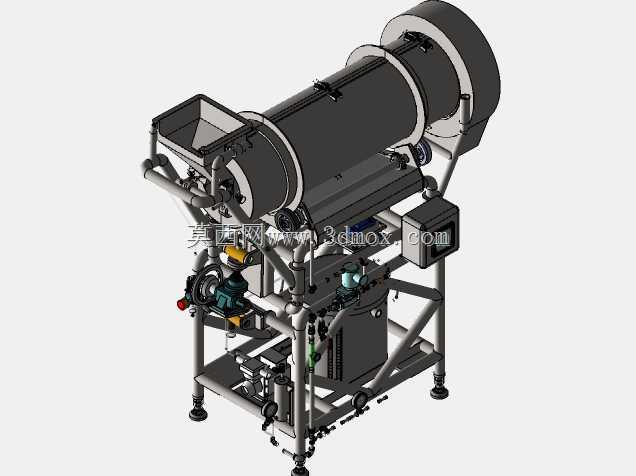

大蒜保湿霜加工滚筒式处理设备结构

　　这套滚筒式处理设备主要面向大蒜深加工环节的保湿霜生产工序，在农产品精深加工车间的预处理工段承担核心物料处理功能，设备整体采用卧式滚筒倾斜布置的结构形式，进料端设置敞口式受料斗，可直接对接前端物料输送线的出料口，无需额外增设转接料斗，减少物料转接过程中的撒漏与残留。滚筒主体采用304不锈钢材质卷制焊接而成，内壁设置螺旋导料筋与抄板结构，当滚筒在驱动组件带动下低速回转时，抄板会将筒内物料不断扬起、洒落，配合筒壁布设的雾化喷淋组件，可将保湿介质均匀包覆在物料表面，避免局部湿度过高导致的物料结团或者保湿不均问题，螺旋导料筋则会推动物料按照设定的行进速度从进料端向出料端移动，通过调整滚筒的倾斜角度与回转转速，可灵活适配不同处理量、

　　不同物料粒径的加工需求，单台设备的处理节拍可覆盖每小时300kg到800kg的产能区间，适配中小型农产品深加工生产线的配套需求。设备的支撑框架采用工业级不锈钢方管焊接成型，底部配置可调式支撑脚杯，可在安装时根据车间地面的平整度调整设备水平度，避免滚筒回转过程中出现偏载振动，支撑脚杯的调节行程为±50mm，可适配地面平整度偏差在20mm以内的安装场景，无需额外对安装地面做高精度找平处理，降低车间基建的配套成本。驱动单元采用减速电机直联齿轮传动的结构，相比传统的链传动结构，传动过程更平稳，运行噪音更低，日常维护仅需定期检查齿轮副的润滑状态即可，无需频繁调整链条张紧度。设备侧面集成了控制电箱与介质供给管路组件，电箱上设置启停、调速、故障复位等操作按钮，同时预留了远程IO接口，可直接接入车间的集中控制系统，实现整条生产线的联动启停；介质供给管路配置了过滤器与流量调节阀，可根据物料的实际处理状态调整保湿介质的喷淋量，管路接口采用快装式卫生级接头，拆卸清洗时无需专用工具，可快速完成管路的拆分与组装，满足食品加工设备定期清洁的卫生要求。滚筒的两端设置了密封端盖与回转支承结构，端盖上开设观察视窗，可在设备运行过程中随时观察筒内的物料处理状态，无需停机开盖检查，减少非必要的停机时间；回转支承位置配置了防尘密封件，可避免外界粉尘进入支承内部造成磨损，同时也能防止筒内的保湿介质泄漏到设备外部污染车间环境。设备的出料端设置导料溜槽，溜槽的倾斜角度为45度，

　　处理完成的物料可依靠自身重力滑落到下游的输送或者包装设备内，溜槽内壁同样采用抛光不锈钢材质，表面粗糙度Ra≤0.8μm，可减少物料粘附，避免长期使用后出现物料残留变质的卫生隐患。在结构设计阶段，充分考虑了设备的维护便捷性，滚筒上方的防护外壳采用快拆式卡扣固定，当需要对滚筒内部进行彻底清洁或者更换易损件时，无需借助大型吊装设备，单人即可快速拆卸防护外壳，接触到滚筒内部的所有结构；所有管路与线路均沿机架方管的内侧布设，通过管卡整齐固定，既避免了生产过程中物料剐蹭管路造成损坏，也让设备整体外观更整洁，减少卫生清洁的死角。设备的整体安装边界尺寸控制在长2200mm、宽1200mm、高1900mm的范围内，可直接通过标准车间的货运电梯转运，

　　无需拆分主体结构，设备进场安装的周期可控制在1个工作日以内，安装完成后仅需空载试运行30分钟，确认滚筒回转无卡滞、管路无泄漏、传动无异常噪音即可投入生产使用。针对食品加工场景的特殊要求，设备所有与物料接触的部位均做了镜面抛光处理，不存在卫生死角，所有焊接位置均做了打磨钝化处理，避免焊缝位置积存物料滋生细菌，完全符合食品加工设备的卫生安全标准。在实际生产应用中，该设备除了用于大蒜保湿霜生产过程中的物料保湿处理外，还可通过调整喷淋介质与滚筒运行参数，适配其他片状、颗粒状农产品的表面涂覆、加湿、调味等工序，具备较强的工艺适配性，无需对设备主体结构做大幅改造即可切换生产品类，帮助生产企业降低设备采购成本，提升生产线的柔性化生产能力。
