大蒜片保湿霜滚筒式裹涂加工设备

　　该设备针对脱水蒜片深加工环节的表层保湿霜涂布工序设计，核心作业单元采用卧式回转滚筒结构，整体机架采用食品级304不锈钢方管焊接成型，底部配置可调式支撑脚杯，可适配车间地面15mm以内的平整度偏差，安装时无需额外预埋固定螺栓，单台设备占地长度约2.8米、宽度约1.2米、高度约2.1米，进料端对接上游蒜片烘干出料输送线，出料端可直接衔接下游包装工段的进料输送带，适配连续化生产线的节拍匹配需求。滚筒主体采用厚度3mm的不锈钢卷制焊接，内壁设置螺旋导料筋板，滚筒转速可通过配套的减速电机在5-20rpm区间调节，蒜片从顶部进料斗进入滚筒后，随滚筒回转被不断翻抛、向前输送，避免蒜片堆叠导致的涂布不均问题，

　　整个物料在滚筒内的停留时间可通过调整滚筒倾角与转速实现1-5分钟区间的灵活控制，匹配不同配方保湿霜的涂布厚度要求。设备侧方集成储料桶与泵送管路系统，储料桶容量约60L，配置搅拌装置避免保湿霜物料分层沉淀，泵送管路采用快装卡箍连接，便于生产结束后的拆洗消毒，管路末端的喷嘴沿滚筒轴向均匀排布，可在蒜片翻抛过程中均匀喷洒雾化的保湿霜物料，确保每片蒜片表层都能形成均匀的包覆层，不会出现局部积液或者干斑的问题。机架采用桁架式焊接结构，受力节点处做了加强筋补强，滚筒两端的托轮组件采用耐磨尼龙材质，既可以支撑滚筒的满载重量，又能避免金属接触产生的碎屑污染物料，驱动端的减速电机直接与滚筒齿圈啮合传动，传动效率高且维护便捷，

　　设备侧面预留了气动控制元件与传感器的安装位，可根据产线需求对接自动控制系统，实现进料、喷料、转速的联动调节，减少人工干预的工作量。从结构设计层面来看，所有与物料接触的部位都做了圆弧过渡处理，不存在清洁死角，设备外部的管路、线缆都沿机架型材排布固定，不会出现杂乱干涉的问题，底部的接水盘可承接清洗设备时产生的污水，直接对接车间排污管路即可完成排水。实际生产场景中，该设备可适配蒜片、姜片、坚果片等多种片状食材的表层调味、裹衣、保湿涂布作业，相比传统的人工搅拌涂布方式，物料破损率可控制在2%以内，涂布均匀度提升40%以上，单台设备每小时可处理200-300kg的干蒜片，仅需1名操作人员完成上料与参数巡检工作，大幅降低深加工环节的人工成本。

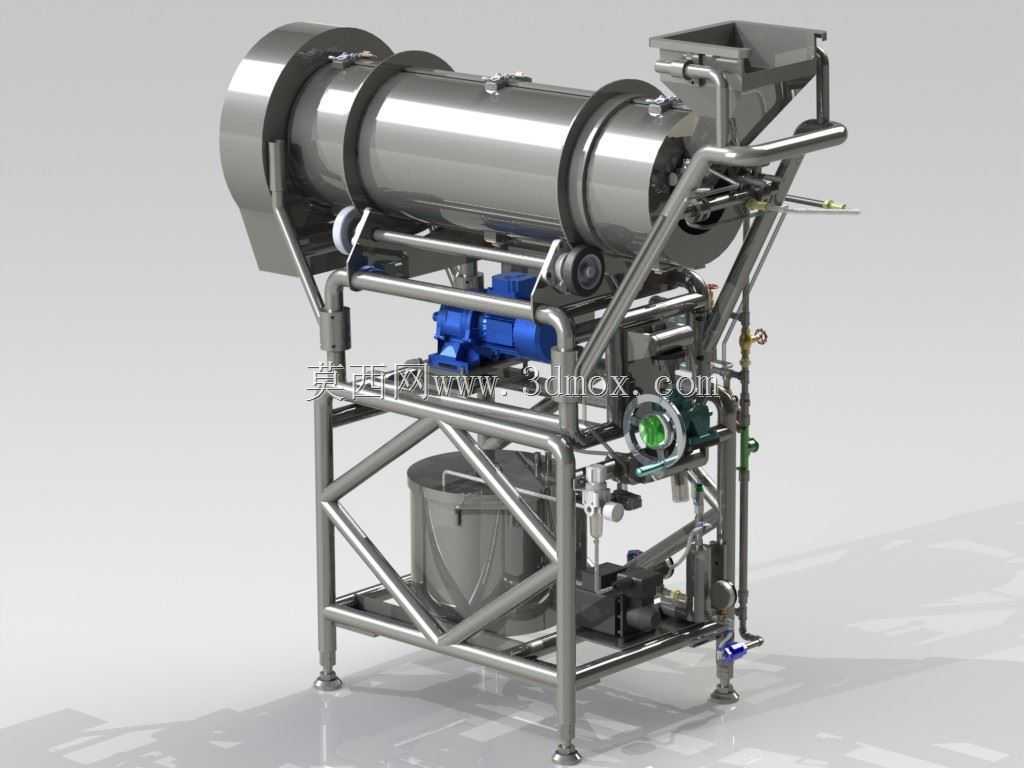

　　建模过程中对滚筒的回转同轴度、托轮的安装定位尺寸、管路的排布空间都做了1:1的还原，所有焊接节点、紧固件位置都按照实际加工要求做了细节呈现，可直接用于设备生产的结构参考、产线布局的模拟验证，也可作为食品加工设备选型阶段的三维演示模型使用，帮助工程人员快速评估设备与现有产线的适配性，提前预判安装、维护过程中可能存在的空间干涉问题。
