连续式滚筒调味生产设备结构设计

　　这套设备主要面向膨化食品、坚果炒货、休闲零食的规模化调味工序设计，解决传统批次式拌料存在的调味不均、人工投料强度大、生产断档、物料破碎率高的痛点，适配连续化生产线的节拍要求，可直接衔接前端的油炸、烘烤出料端，后端对接包装机进料输送线，无需额外增设中转储料环节，减少物料在转运过程中的二次污染与温降影响调味附着效果的问题。

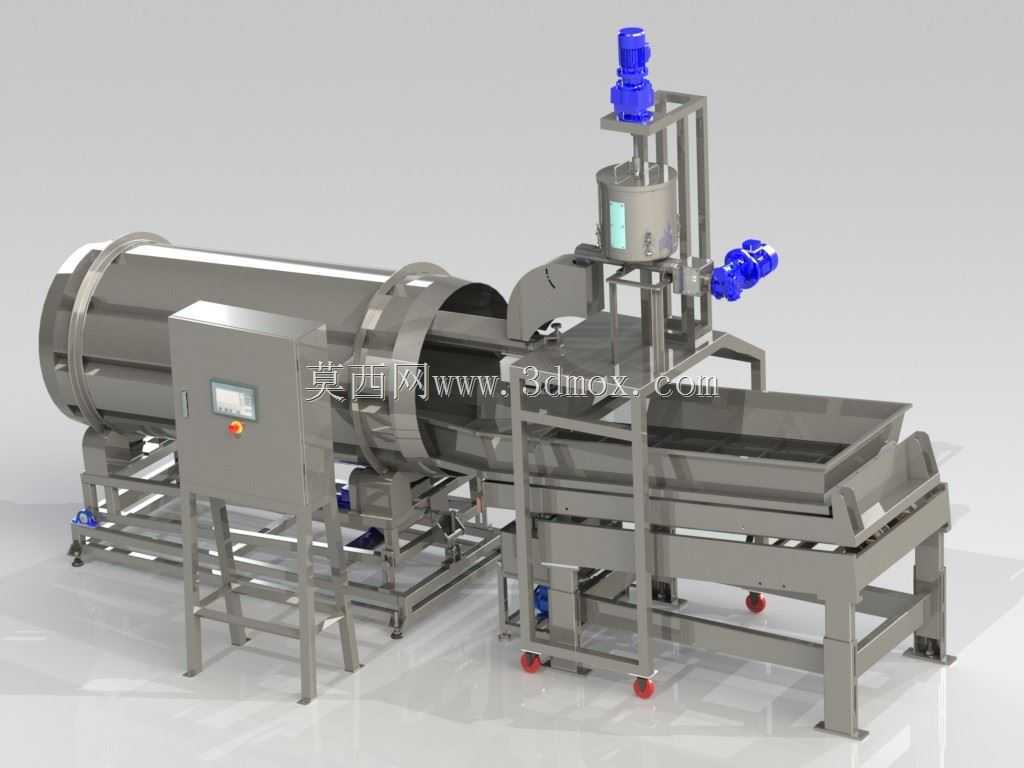

　　从整体结构布局来看，设备分为滚筒拌料主机、调味液喷淋计量单元、进料输送机构、机架支撑系统、电控操作单元五个核心模块，各模块采用分体式安装设计，既可以整体联线使用，也可单独拆分适配现有生产线的改造需求。滚筒主体采用304不锈钢卷制焊接而成，内壁设置螺旋导料板与柔性抄板，滚筒转速可通过减速电机进行变频调节，导料板的螺旋角度经过反复校核，既可以保证物料在滚筒内的停留时间控制在合理区间，确保调味液能够均匀包裹在每一粒物料表面，又能避免物料在筒体内堆积堵料，抄板采用食品级柔性材质，在翻动物料的过程中不会对膨化类易碎物料造成过度挤压破碎，相比传统刚性抄板，成品破碎率可降低40%以上。

　　调味液喷淋单元设置在滚筒进料端的上方位置，采用带搅拌的储料罐搭配计量泵的结构，储料罐自带低速搅拌装置，能够避免含有颗粒的调味粉浆出现沉淀分层问题，计量泵可根据生产线的实时产能精准调节喷淋流量，保证调味液的投放量与物料通过量匹配，不会出现局部过咸或调味不足的情况。喷淋头采用广角雾化结构，喷出的调味液呈均匀雾状覆盖在下落的物料流表面，配合滚筒内的翻动结构，能够在最短的行程内完成调味包裹，减少调味液在筒壁的粘附残留，降低日常清理的工作量。

　　进料输送机构采用水平皮带输送结构，输送面两侧设置挡边防止物料洒落，输送架体底部安装带刹车的万向脚轮与可调支撑脚，既可以根据现场安装需求调整进料端的高度，适配不同出料高度的前端设备，也方便在设备维护时将输送机构整体移出，留出足够的操作空间清理滚筒内部。机架部分采用不锈钢方管焊接成型，所有焊接位置都做了打磨抛光处理，不存在卫生死角，符合食品加工设备的卫生设计要求，支撑脚采用可调式橡胶脚垫，可抵消地面不平整带来的设备晃动问题，保证设备高速运行时的稳定性。

　　电控箱独立安装在主机侧方的操作位，箱体采用不锈钢防水结构，面板上设置转速调节、流量调节、启停控制、故障报警等操作按钮与状态指示灯，所有电气元件都采用防水型设计，适配食品车间定期冲洗的清洁要求，设备的所有转动部位都设置了安全防护罩，避免操作人员误触发生安全事故，传动部位采用链轮链条搭配防护罩的结构，传动效率高且维护方便，日常仅需定期加注润滑脂即可保证长期稳定运行。

　　从安装边界来看，设备整体长度控制在六米范围内，宽度不超过两米，最高点距离地面约2.8米，对车间的层高要求较低，常规的标准生产车间都可以满足安装需求，设备进料端高度可在1.1米到1.4米之间调节，出料端高度固定为0.8米，可直接对接常规高度的成品输送线，无需额外增设提升机构。设备的总装机功率约7.5千瓦，采用三相380V工业供电，压缩空气接口仅在需要配套气动清扫装置时使用，常规运行无需额外气源，适配绝大多数中小食品加工厂的配套设施条件。

　　在设计过程中，重点考虑了设备的易清洁性，滚筒端盖采用快开式结构，不需要专用工具即可打开，方便操作人员进入滚筒内部进行冲洗清洁，所有与物料接触的部位都采用圆弧过渡，不存在直角积料的位置，调味液管路采用快接接头连接，可快速拆卸清洗管路内残留的调味液，避免长期使用出现细菌滋生的问题。设备的传动减速电机都安装在机架的外侧位置，与物料接触区域完全隔离，不会出现润滑油滴落污染物料的风险，所有密封件都采用食品级硅橡胶材质，耐温耐油，可适应不同类型调味液的腐蚀，使用寿命更长。

　　相比传统的八角桶批次调味设备，这套连续式滚筒调味设备的产能可达到每小时800到1200公斤，且生产过程连续无间断，不需要人工频繁投料出料，仅需一名操作人员即可完成整条线的操作监控，大幅降低人工成本，同时调味均匀度稳定，不同批次产品的口味一致性更好，适合规模化量产的休闲食品生产企业使用。
