可移动式小型连续油炸加工设备结构

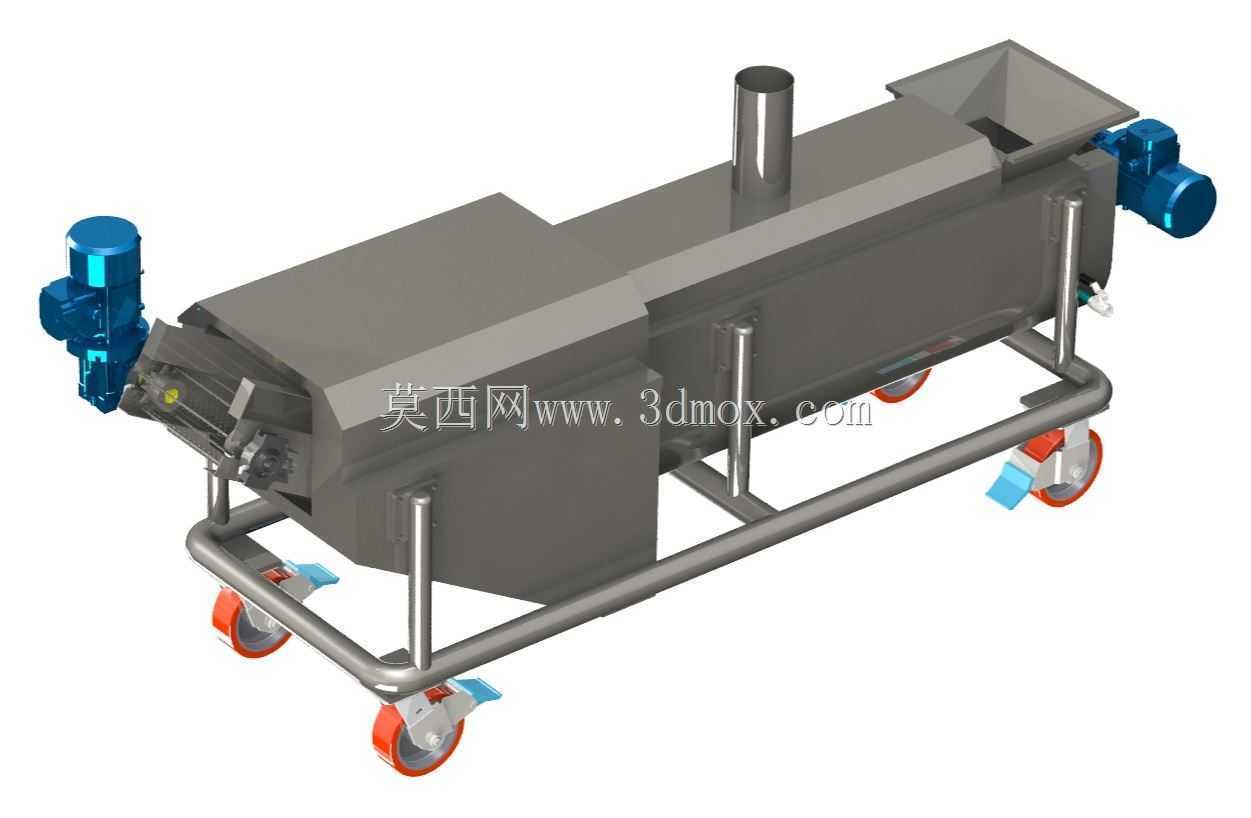

　　这款可移动的小型连续油炸设备，主要面向小型食品加工工坊、中央厨房预处理工段、特色休闲食品量产线的前端油炸工序设计，适配小批量多品类的食材油炸加工需求，可完成从进料到出料的连续化油炸作业，替代传统的批次式人工油炸工位，降低操作人员的高温作业强度，同时稳定油炸过程的工艺参数一致性。设备整体采用卧式槽型结构设计，主体槽体采用食品级不锈钢板材折弯焊接成型，槽体内部设置螺旋输送结构，两端的驱动单元采用侧装式布局，通过减速机构带动螺旋轴转动，将从进料斗投入的食材缓慢推送经过高温油槽区域，过程中食材被完全浸没在热油中完成熟化、上色工序，最终从设备另一端的出料段输出，槽体顶部设置的排气竖管可直接对接车间排油烟管路，将油炸过程中产生的油烟、

　　水汽集中导出，避免作业区域油烟弥漫。设备底部采用方管焊接成一体式承载框架，框架四角安装带刹车的万向脚轮，单脚轮承载能力匹配设备满油满载时的总重量，脚轮附带的方向锁止结构可在设备移动到指定工位后完成固定，无需额外打膨胀螺栓做地面固定，适配需要频繁调整车间布局、或者需要将设备在不同加工工段间转移的使用场景，框架底部预留的120mm离地间隙，可适配车间常规的地面冲洗清洁需求，避免设备底部积污留卫生死角。从结构设计逻辑来看，槽体的宽度、有效油炸段长度经过产能匹配计算，对应单小时100-150kg的休闲食材处理量，槽体的油层深度控制在180mm-220mm区间，既保证食材完全浸没的油炸需求，又控制单次换油的总油量，

　　降低小批量生产时的油料闲置成本；槽体侧壁设置的温度传感器安装位、排污口接口、补油口接口均采用快装式卫生级连接结构，方便日常维护时的拆装清洁，两端的驱动单元与槽体之间设置密封隔热结构，避免高温油料沿轴端渗漏，同时减少热量向驱动电机传导，延长驱动部件的使用寿命。设备的进料斗采用敞口式斜溜槽设计，进料口高度匹配人工投料或者前端上料输送机的出料高度，操作人员可直接将预处理后的食材从进料斗投入，无需额外抬高作业姿势；出料端设置倾斜导料结构，食材输出过程中可顺带沥除表面附着的余油，减少后续脱油工序的处理负荷。在安装边界方面，设备不含外接管路的主体长度控制在1.8m以内，主体宽度0.75m，主体高度（含顶部排气管）1.4m，整体占地面积不足1.

　　5㎡，可在小型加工车间的狭窄通道内灵活转向移动，设备就位后仅需对接电源、排烟管路、补油与排污管路即可投入使用，无需复杂的基础施工。结构细节上，槽体内部的螺旋叶片采用带镂空的结构设计，输送过程中热油可穿过叶片间隙形成局部紊流，避免食材堆积在槽底局部过热焦糊，同时保证槽内不同位置的油温均匀性，减少同批次食材的油炸品质差异；设备两侧的驱动电机采用防水防尘外壳设计，适配食品加工车间高湿、多油烟的作业环境，电机安装座设置长条形调节孔，可方便调整传动皮带的张紧度，日常维护时无需拆解主体结构即可完成传动部件的检修调整。
