平板电脑内部结构爆炸视图三维设计

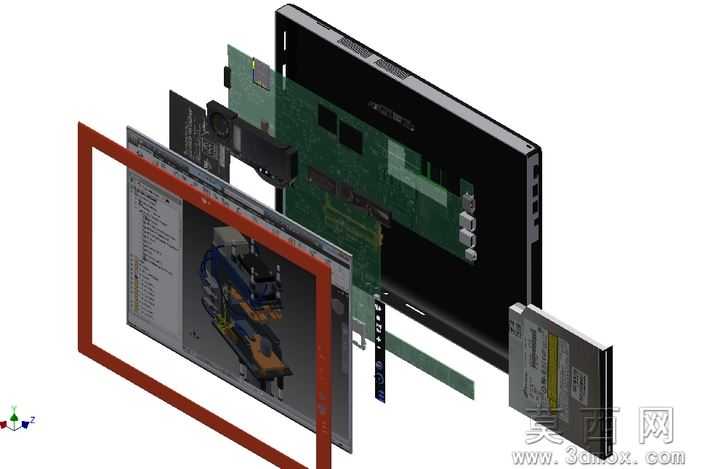

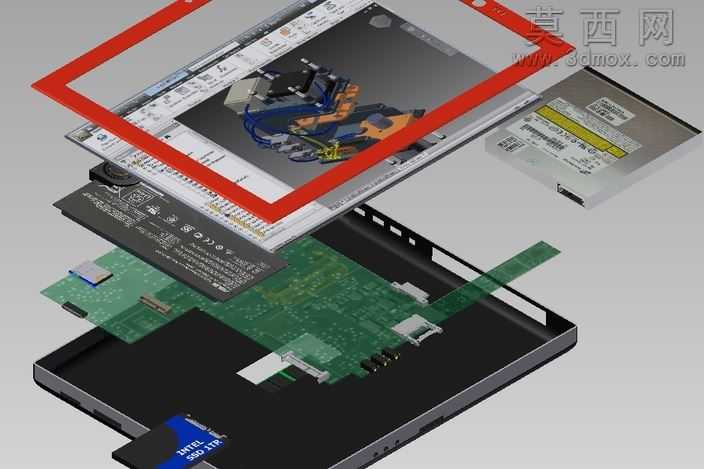

本作品为平板电脑整机结构的三维设计成果，采用爆炸视图的呈现形式，完整还原了平板电脑从外到内的全部硬件组成与装配逻辑。建模阶段依托三维设计软件完成全参数化建模，对每一个零部件都进行了1:1比例的精准复刻：首先构建平板的金属中框与后盖主体，精准预留出按键、接口、摄像头模组的对应开孔位置，保证壳体结构的尺寸精度与实际量产产品的公差要求匹配；其次对内部核心硬件逐一建模，包含印刷电路板主体，板载的芯片、电容、接口元件都按照实际排布位置完成建模还原，同时对电池模组、存储硬盘、柔性连接排线、屏蔽罩等附属配件都进行了精细化的结构刻画，每一个卡扣、连接触点、固定位都没有遗漏。材质渲染阶段针对不同部件匹配对应的物理材质：金属中框赋予哑光铝合金材质，还原金属磨砂的细腻质感与轻微反光特性；印刷电路板赋予典型的阻焊层绿色哑光材质，板载元件区分塑料、金属、陶瓷等不同材质表现；电池模组覆盖带印刷标识的PVC封装材质，排线赋予半透明柔性塑料质感，存储硬盘还原金属外壳与标签贴纸的视觉效果，让整体渲染效果贴近真实产品的视觉表现。设计过程中重点梳理了各部件的装配层级关系，爆炸视图的拆分逻辑遵循实际产品的组装顺序，将各部件沿装配轴向进行等比例偏移展示，清晰呈现出从后盖到主板、电池、存储部件、屏幕模组的堆叠逻辑，能够直观看到每一个部件的安装位置、连接方式与固定结构，既可以用于消费电子结构设计的参考演示，也可作为产品装配教学、硬件科普的可视化素材，帮助观者快速理解平板电脑这类轻薄消费电子产品的内部空间利用与硬件排布思路，展现了轻薄数码产品在有限机身空间内整合多类硬件的结构设计巧思。
