液压机换模用移动剪式升降作业台车

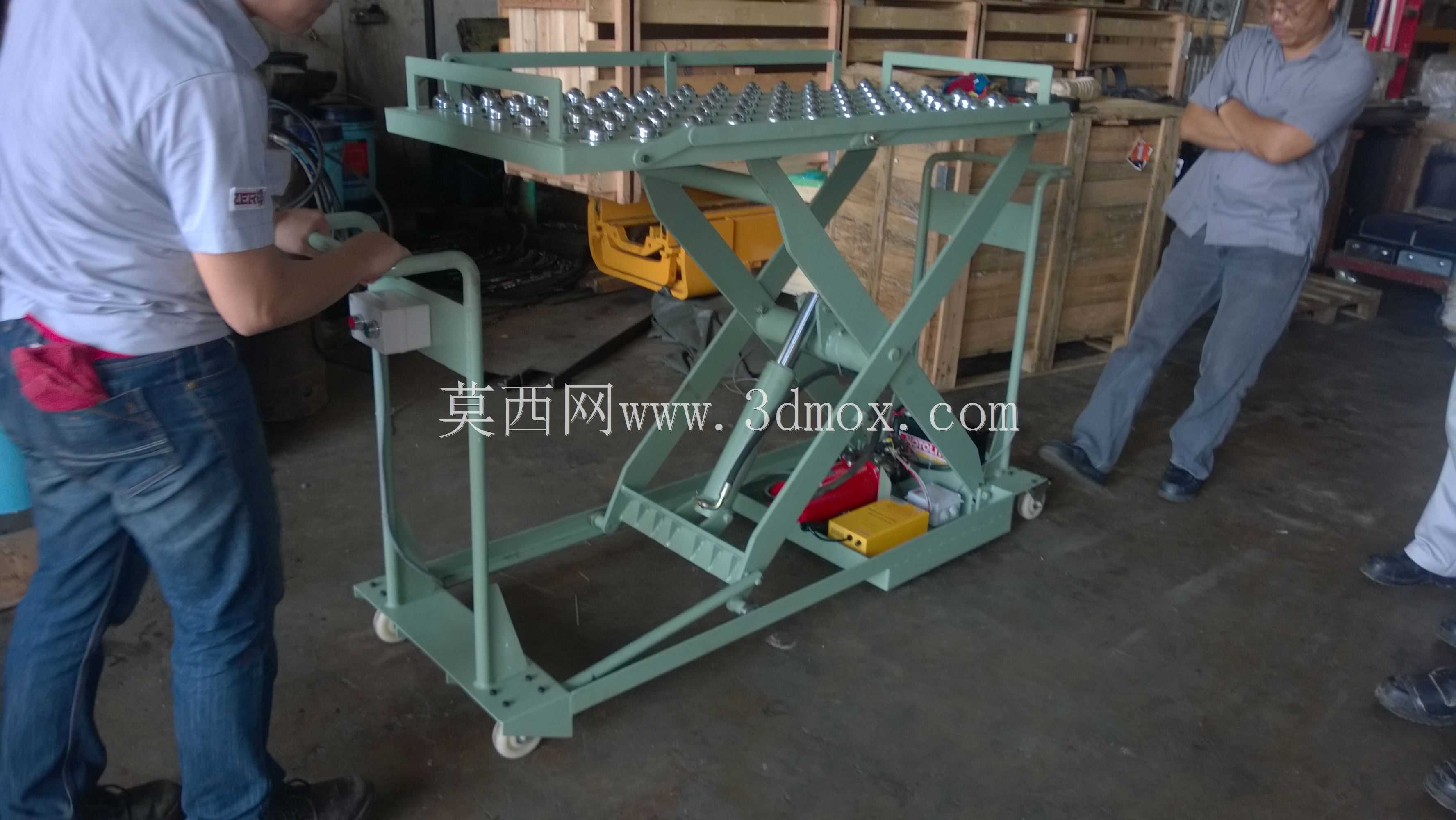

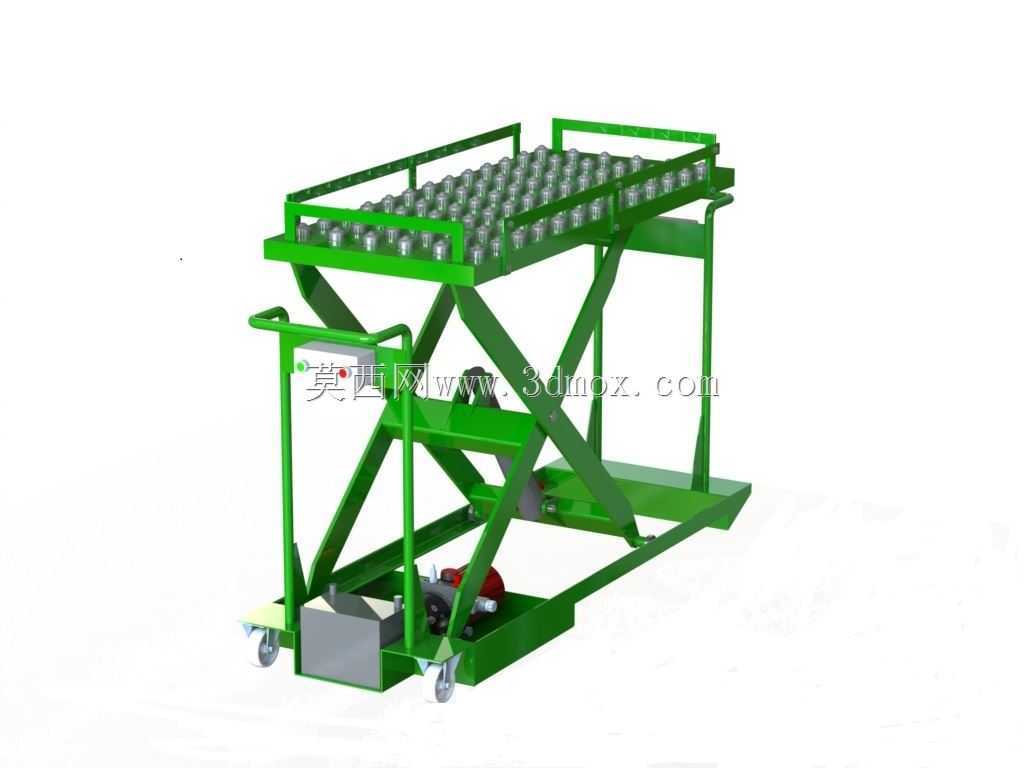

　　这款剪式升降作业台车，核心定位是冲压车间液压机工位的模具更换辅助作业载体，解决传统换模作业中人工搬运重型模具劳动强度大、对位精度差、作业风险高的实际痛点。在冲压生产现场，液压机的模具更换频次直接影响整线生产稼动率，常规换模流程中，模具从暂存区转运到压机工位、调整高度与压机工作台面对齐、推送模具进入安装位这几个环节，以往依赖行车配合人工撬动，不仅占用行车资源，小吨位模具换模时调用行车的等待时间往往超过实际换模操作时长，且人工对位时容易出现模具磕碰压机工作台面的问题，长期下来会造成工作台面划伤、模具定位销变形等隐性损耗。这款设备的台面搭载了密集排布的万向滚珠承载结构，当升降台调整到与压机工作台面齐平的高度后，

　　模具可以在台面上实现任意方向的水平滑移，不需要额外铺设过渡滚道，单人即可轻松推动数吨重的模具完成对位推送，大幅降低对位调整的操作难度。设备底部配置了带刹车的万向脚轮与定向轮组合，在车间环氧地坪上可以灵活推行，移动到不同压机工位完成换模作业，不需要为每台压机配置固定的换模台，减少车间设备投入成本。剪叉臂结构采用高强度矩形钢管焊接成型，铰接点配置自润滑铜套，长期承受交变载荷也不会出现铰接点松旷、升降卡顿的问题，剪叉的展开行程经过精准核算，最低工位高度适配车间通用模具托盘的承载高度，最高工位高度覆盖市面上100吨到630吨常规开式、闭式液压机的工作台面高度范围，不需要额外加装垫高垫块。驱动单元采用集成式液压动力包，内置过载溢流阀与防爆阀，

　　即使液压管路出现意外破损，升降台也不会出现快速下坠的情况，保障作业人员与设备安全，操作手柄设置在推手位置，操作人员推行到位后可以单手控制升降高度，微调精度可以控制在1毫米范围内，完全满足模具定位销与压机安装孔的对位要求。台面周边设置了可拆卸的防护栏杆，在转运模具过程中可以防止模具从台面侧方滑落，当需要推送模具进入压机时，可以快速拆卸靠近压机一侧的栏杆，不会对模具推送造成干涉。设备底部的底盘框架做了加厚处理，内部预留了蓄电池与液压动力包的安装空间，整体重心控制在底盘中心位置，即使升降到最高工位、台面承载额定载荷时，整体抗倾覆系数也远高于行业安全标准，推行过程中不会出现侧翻风险。在实际建模过程中，所有铰接点的配合间隙、

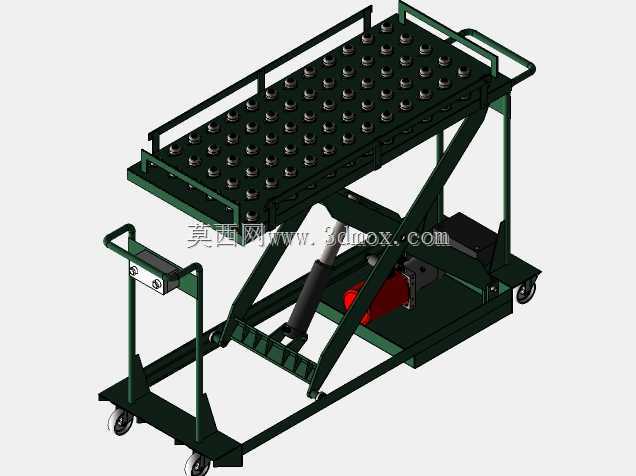

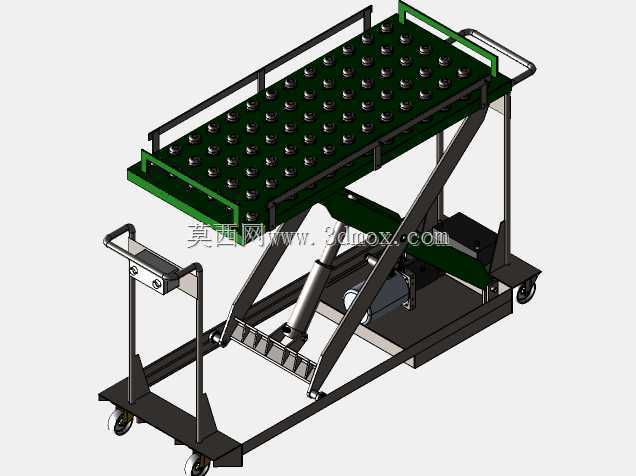

　　剪叉臂的运动干涉都做了全行程仿真验证，确保升降全行程中没有结构硬摩擦，脚轮的安装位置经过反复调整，确保推行时转向灵活，不会出现底盘剐蹭地面的情况，推手的高度按照成年人站立操作的舒适高度设置，长时间推行也不会造成操作疲劳。这款设备不仅可以用于液压机换模作业，在车间内重型工件的短距离转运、设备装配时的高度调整、生产线边的工件高度对接等场景都可以适配，属于通用性较强的车间辅助作业设备。
