摩托车装配线衬套压装三吨C型压力机结构

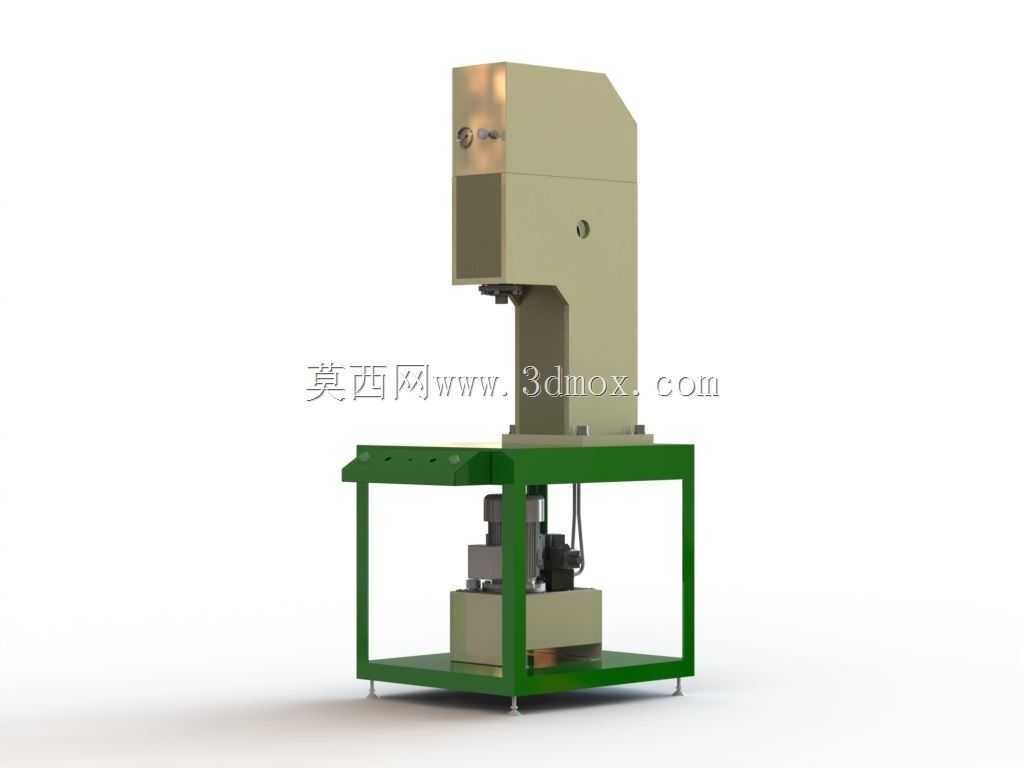

　　这款C型结构的压装设备，核心适配摩托车整车装配环节的衬套压装工序，在摩托车主机厂的部装、总装线边工位应用十分普遍，区别于通用大吨位冲压设备，它的压装行程、压力输出区间完全针对过盈配合类衬套的装配需求调校，不会出现压力过大压裂衬套基体、或是压力不足导致衬套压装不到位的问题。从结构布局来看，设备采用开式C型床身设计，上半部分为冲压执行机头，集成了驱动单元、压力输出轴、行程限位组件，下半部分为方管焊接成型的框架式底座，底座内部预留了液压站、电气控制元件的安装空间，这种上下分层的布局一方面能让设备整体重心落在底座框架范围内，压装作业时的整机稳定性更好，另一方面开式的操作面能给操作人员留出足够的上下料空间，不管是人工手持工件上下料，

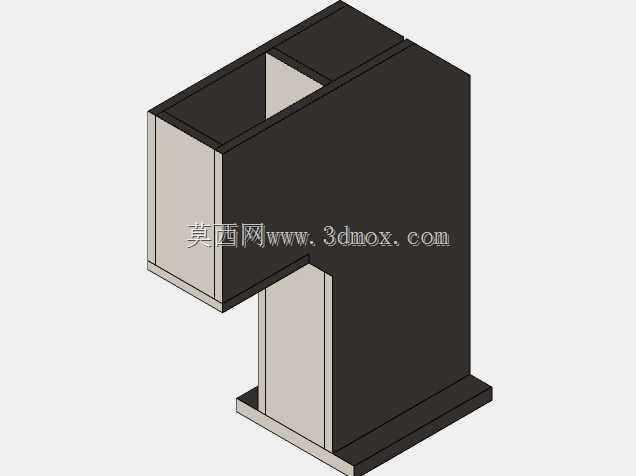

　　还是搭配小型输送线实现半自动化送料，都不会出现结构干涉。设备的工作台面设置在底座框架的顶部，台面上预留了工装夹具的安装T型槽，针对摩托车不同型号的车架衬套、摇臂衬套、发动机悬置衬套的压装需求，可以快速更换对应的定位工装，不需要对设备主体结构做改动，适配多品种小批量的混线生产场景。设计阶段针对压装作业的受力特性做了结构强化，C型机头的喉口部位做了加厚处理，搭配合理的筋板布局，能抵消满吨位压装时的床身张口变形量，保证压头的垂直精度长期稳定在允许公差范围内，避免压装过程中衬套出现偏斜，导致衬套内壁划伤、配合面过盈量不均的问题。设备的压头部分预留了标准连接接口，可以根据压装零件的端面形状更换不同的压头套，针对带法兰的衬套、

　　薄壁衬套等特殊零件，更换对应仿形压头就能避免压装过程中零件端面被压溃。从安装边界来看，这款设备不需要做专门的设备基础，地面平整度满足普通工业厂房地坪要求即可放置，底座底部配置了可调支撑脚，能根据地面实际情况调整设备水平度，调整完成后锁紧固定即可投入使用，整体占地面积控制在小范围区间，线边布置时不需要占用过多的通道空间，适合在装配线的空隙工位灵活布置。液压系统的管路全部内置在床身和底座的框架内部，外部没有裸露的高压管路，一方面能避免生产过程中工件、转运工具磕碰管路造成泄漏，另一方面也能让设备外观更整洁，减少现场清洁维护的工作量。电气控制部分设置了双手操作按钮与急停组件，符合冲压类设备的安全规范，压装行程可以通过限位开关灵活调整，

　　针对不同压入深度的衬套，只需要调整上下限位的位置就能匹配工艺要求，不需要复杂的参数设置，一线操作人员经过简单培训就能完成参数调整与日常操作。在实际生产场景中，这类设备除了衬套压装外，更换适配工装后还能完成小型轴承压装、销钉压入、零部件铆接等小吨位压装工序，设备的通用性较强，不会出现仅能加工单一零件的设备闲置问题。床身的外防护采用分体式钣金设计，日常维护时只需要拆卸对应位置的防护板就能接触到内部的驱动、液压元件，检修维护的可达性较好，能减少设备停机维护的时间。压装作业时的压力输出曲线平稳，在压入行程的全段都能保持稳定的压力输出，不会出现行程末端压力骤降的问题，能保证衬套全程匀速压入对应的安装孔位，压装完成后的衬套端面与安装基准面的贴合度满足工艺要求，不需要后续人工补敲修整。
