140吨发电机9米基础高程安装索具结构

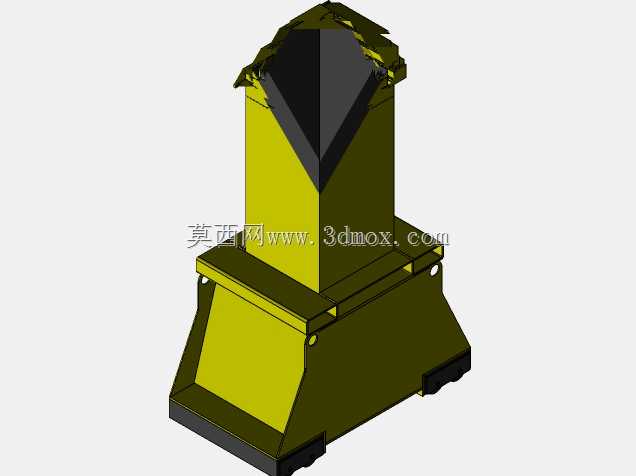

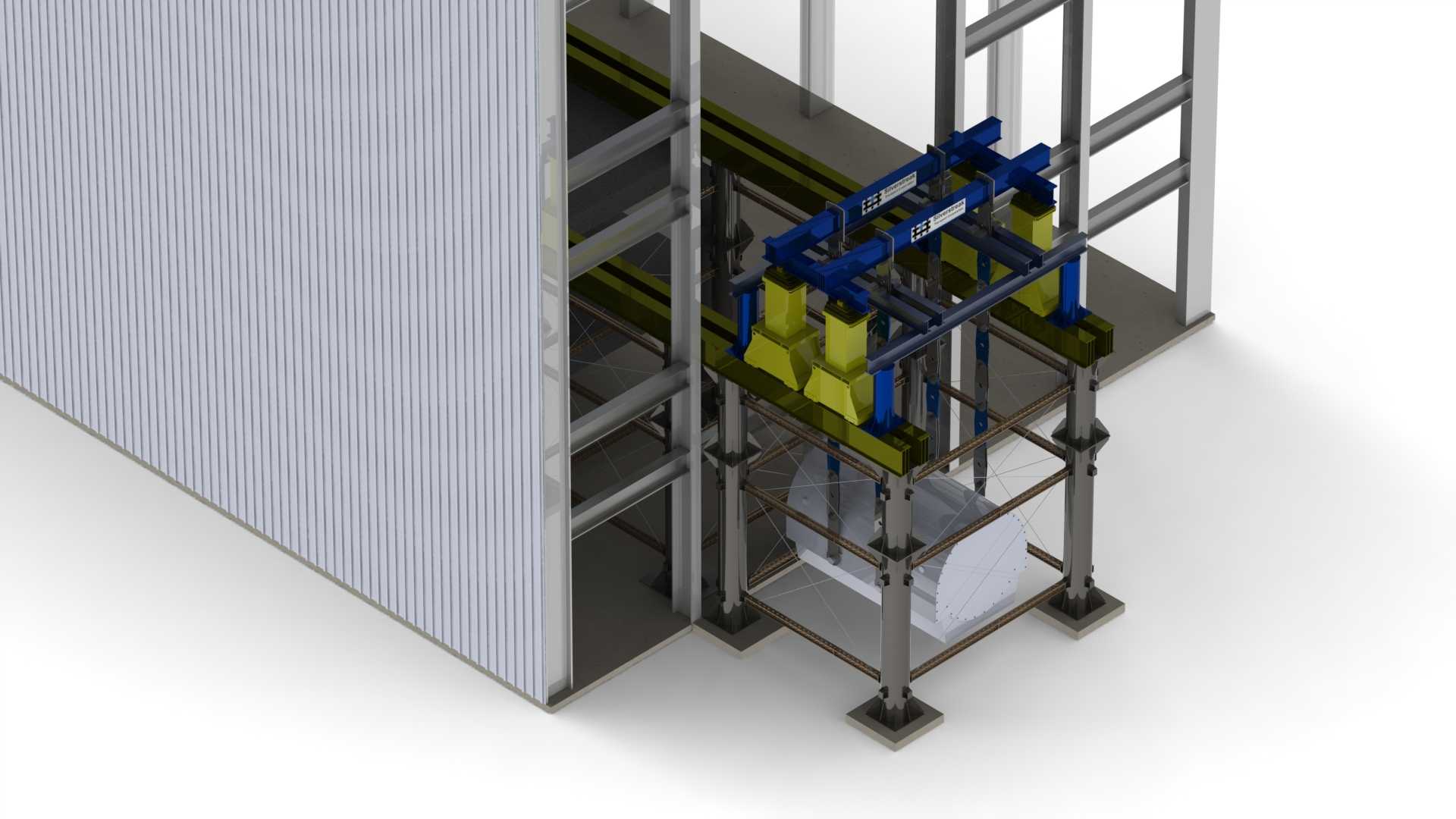

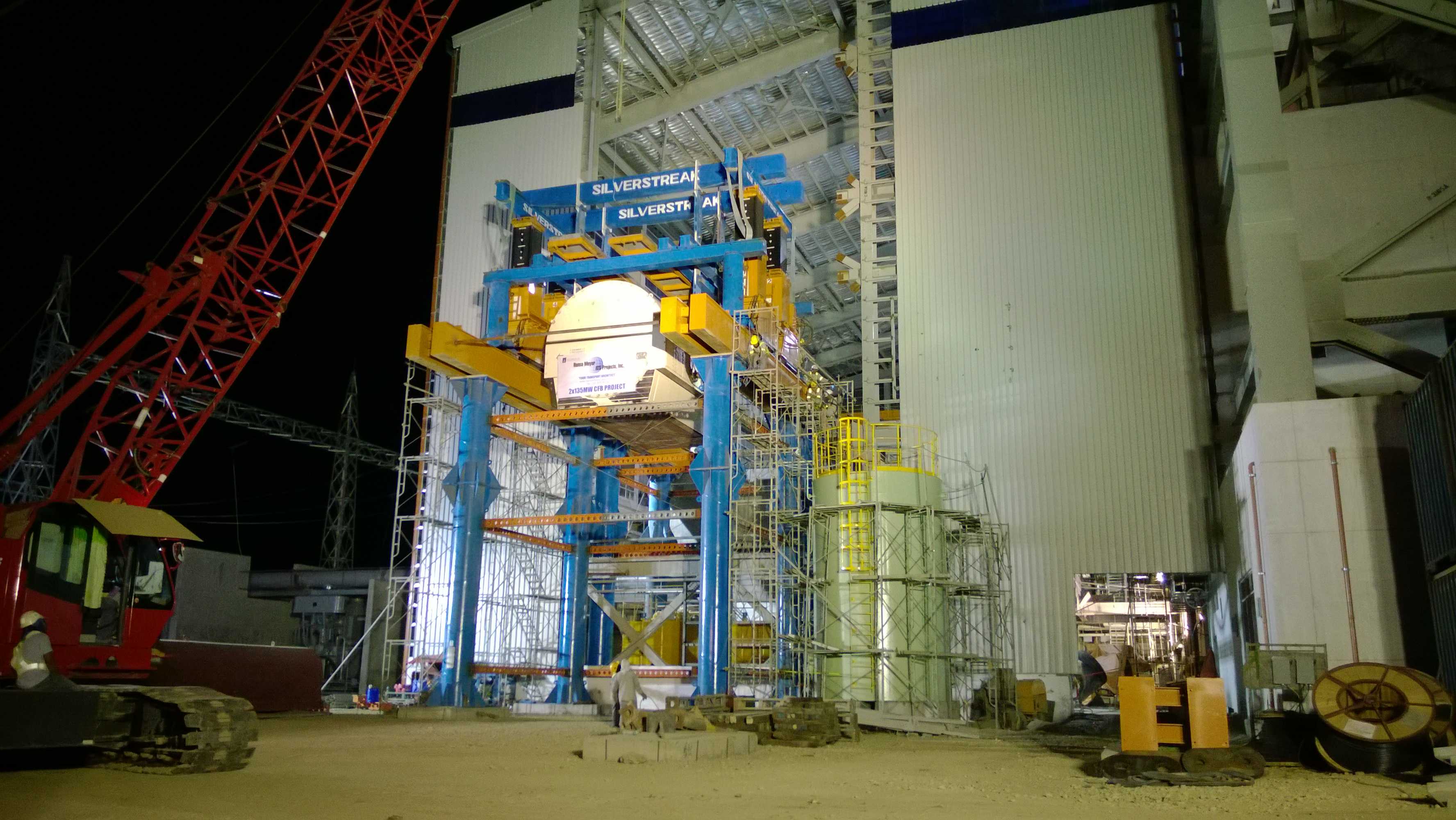

在大型火力发电厂基建现场，百吨级重型发电机定子的高位安装一直是核心施工难点，这类定子自重普遍在140吨级别，需要精准就位到9米标高的混凝土基础台面上，常规通用吊装索具无法匹配定子的受力吊点分布，也难以适配高位安装时的姿态微调需求，这套索具结构正是针对该类施工场景开发的专用承载工装。从现场实际应用来看，索具整体采用分层承载的框架式设计，上部对接履带式起重机的主吊点，下部通过分布在定子圆周的多点夹持结构与发电机定子的预制吊耳可靠连接，避免吊装过程中定子壳体出现局部应力集中。设计阶段首先核算了9米高程就位时的吊装作业半径，结合现场常用的大吨位履带吊起重性能参数，确定索具的整体吊装高度冗余量，保证定子起吊后底部能顺利越过基础周边的临时脚手架、施工管线等障碍物，不会在就位过程中发生剐蹭。索具的横向调节机构预留了±150mm的水平位移调整余量，配合垂直方向的微调油缸，能在定子距离基础面200mm的悬停状态下，精准对齐基础上的预埋螺栓孔位，不需要额外撬动重型构件就能完成毫米级的对位调整。考虑到施工现场多为露天作业，索具的所有承载铰接点都做了防尘密封结构，避免工地扬尘进入铰接缝隙造成卡滞，影响吊装过程中的姿态调整流畅度。索具下部的夹持模块做了可更换式设计，能适配150MW级别同系列不同厂家的发电机定子吊点间距，不需要重新制作整套索具就能覆盖同吨位段的机组安装需求。从安装边界来看，索具完全展开后的最大横向宽度控制在8.2米以内，能适配电厂主厂房内常规的柱间距空间，不会因为索具尺寸过大和厂房立柱发生干涉；垂直方向的索具自身高度控制在3.6米，结合起重机的主臂起升高度，完全满足9米基础面的吊装就位高度要求，不会出现起升高度不足导致定子无法落位的问题。承载结构的受力计算完全按照重型吊装规范取2.5倍安全系数，所有受力焊缝都做了全熔透探伤要求，能承受吊装过程中启停、微动调整带来的动载荷冲击，避免施工过程中出现结构失稳风险。在实际施工流程中，这套索具可以配合现场的脚手架作业平台同步使用，施工人员可以站在索具附带的临时操作平台上完成吊点连接、对位检查等操作，不需要额外搭设悬空作业平台，既提升了施工效率，也降低了高空作业的安全风险。针对定子就位后的索具拆除需求，索具的下部夹持结构设计了远程解锁机构，当定子完全落在基础垫铁上、载荷完全转移到基础后，作业人员在地面就能完成夹持机构的解锁，不需要爬到定子底部拆除连接销，大幅降低了拆除作业的安全隐患。
