带PLC控制的框架式干冰压制成型设备

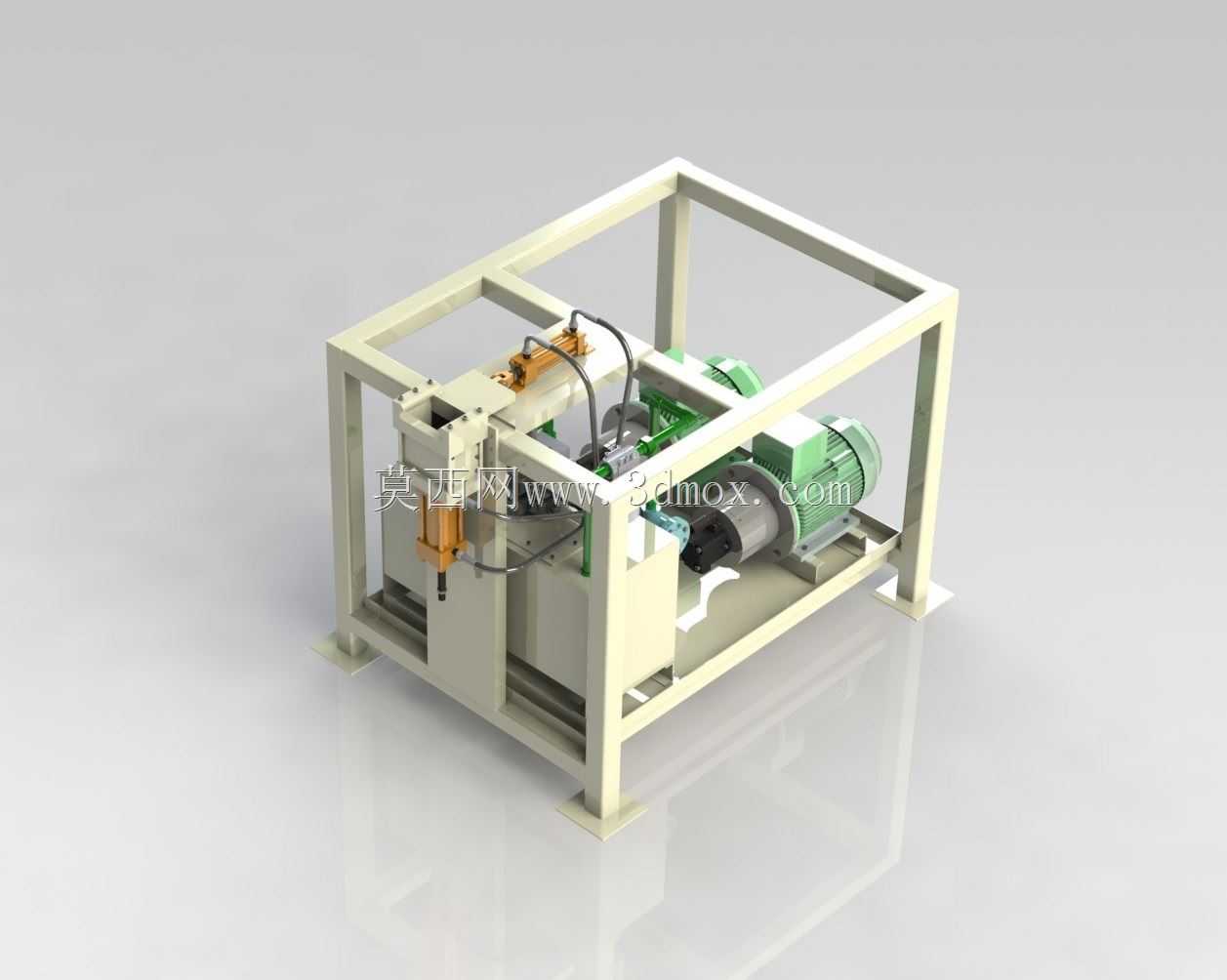

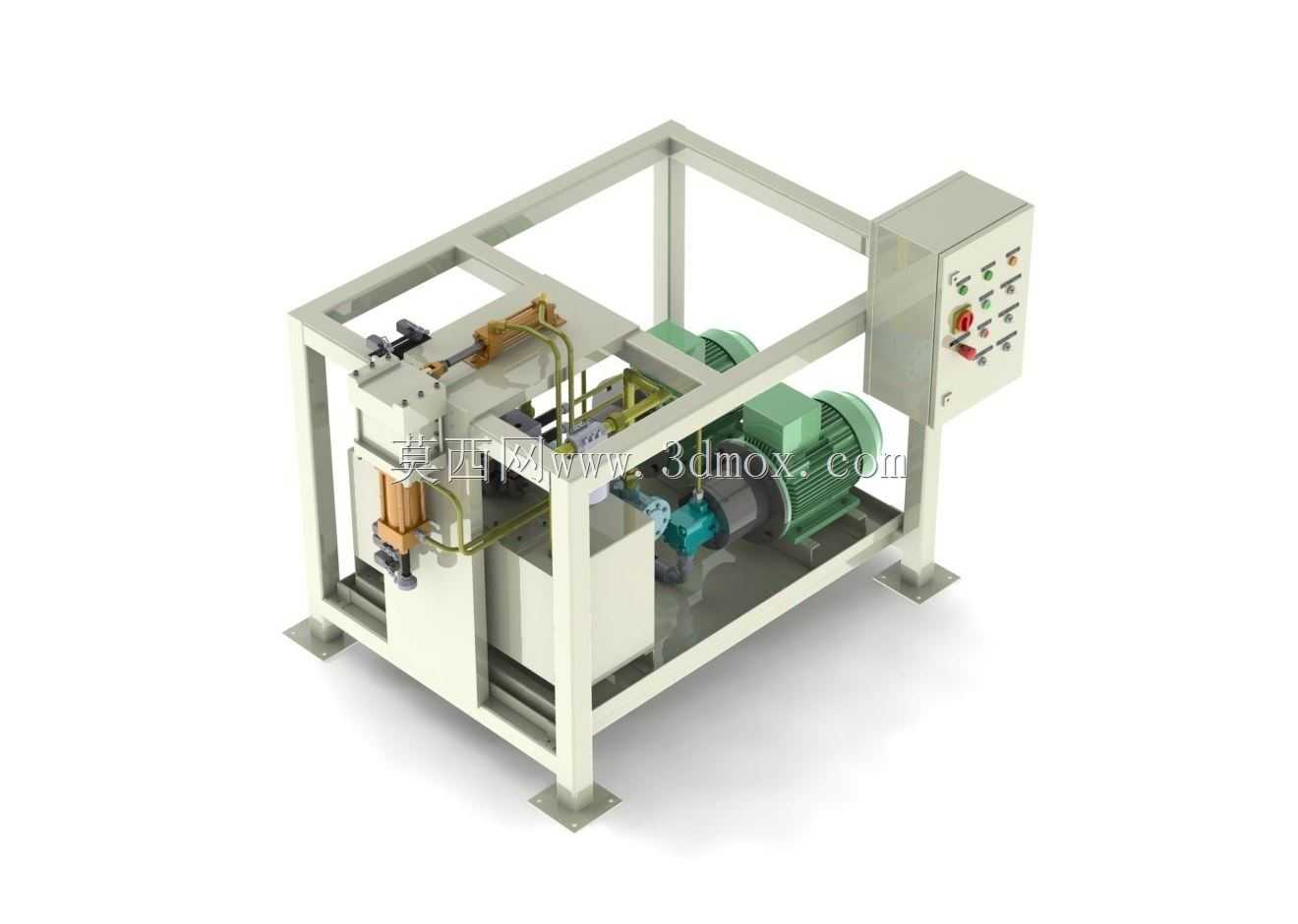

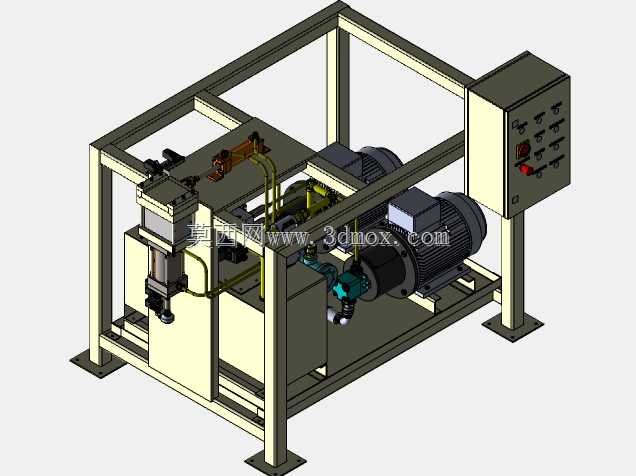

在冷链物流、工业清洗、食品保鲜等领域，干冰作为低温介质的应用场景持续拓展，干冰压制成型设备是将液态二氧化碳转化为规整块状干冰的核心生产装备，这套带PLC控制系统的干冰模压机，正是面向中小产能干冰生产场景设计的成型装备。从实际使用场景来看，该设备可直接对接液态二氧化碳储槽，完成干冰颗粒的压实成型工序，产出的干冰块可直接用于冷链配送、模具清洗、餐饮烟雾效果制备等场景，适配干冰生产站点、工业清洗服务企业、冷链配套加工厂的日常生产需求。设备采用方管焊接框架作为主体承载结构，框架底部设置带安装孔的支撑脚，安装时可通过膨胀螺栓直接固定在硬化混凝土地面，整体安装边界需预留至少1.2米的周边操作空间，方便日常管路检修、电控柜操作以及成品干冰的取放，框架内部预留了液压站、传动组件、压制模腔的安装位，整体布局紧凑，减少不必要的空间占用。功能设计上，设备集成了进料、压实、脱模、出料的完整工序逻辑，配套的侧装电控柜集成了PLC控制模块与操作按钮、状态指示灯，可实现压制压力、保压时长、脱模速度的参数可调，针对干冰成型过程中易出现的密度不均、脱模卡滞问题，模腔部分做了导向锥面设计，配合可调的压制行程限位，可稳定产出密度均匀的块状干冰，传动部分采用电机搭配减速机构驱动液压系统，管路走线沿框架内侧的走线槽排布，避免生产过程中凝露、磕碰对管路造成损伤。从三维建模的实现流程来看，首先在SolidWorks中搭建整体装配的基准坐标系，优先绘制底部框架的方管焊件轮廓，生成焊件结构构件并完成角撑板、安装脚的细节建模，之后按照装配层级依次导入液压站、电机减速组件、模腔总成、侧装电控柜的独立零件，在装配环境下完成配合约束，重点校验压制模腔的运动行程与框架内部的干涉情况，对管路部分采用3D草图绘制管路走向，添加管接头、阀门的标准件模型，最后对焊接框架做焊缝细节的特征添加，对电控柜面板的按钮、指示灯做布局排布，完成整体装配后做干涉检查，确认各运动部件在全行程内无硬干涉，同时预留出电气接线、管路维护的操作空间，建模过程中对标准件优先调用Toolbox标准库件，减少重复建模工作量，对焊接框架的型材规格按照实际承载需求选型，确保模型的工程参考价值。
