梅花型弹性电机联轴器结构设计

项目分类:通用机械零部件 发布时间:2022-05-13 ID:624896
  • 梅花型弹性电机联轴器结构设计
  • 梅花型弹性电机联轴器结构设计
  • 梅花型弹性电机联轴器结构设计
  • 梅花型弹性电机联轴器结构设计

  这类梅花型弹性联轴器是传动系统里极为常用的轴间连接部件,日常在伺服传动、普通电机输出端、丝杆传动模组、小型输送设备驱动端都能见到它的身影,核心作用是连接两根不同设备的轴端,传递旋转扭矩的同时,补偿两轴之间存在的径向、角向与轴向偏差,避免轴系因安装对中误差产生额外的交变应力,延长轴承、电机端盖等核心部件的使用寿命。

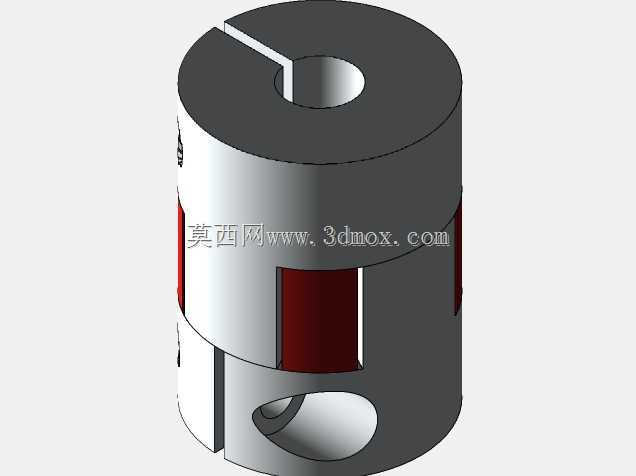

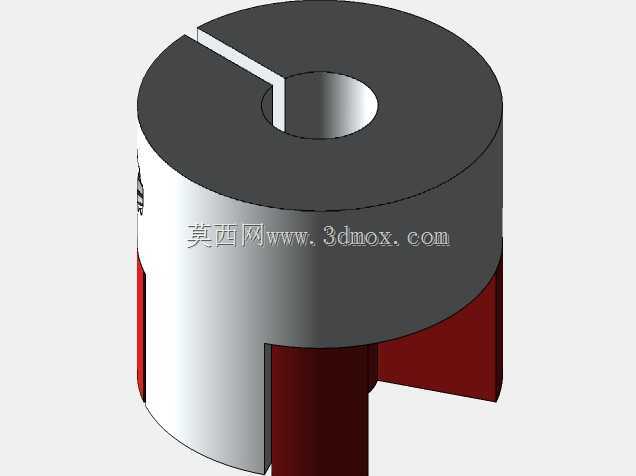

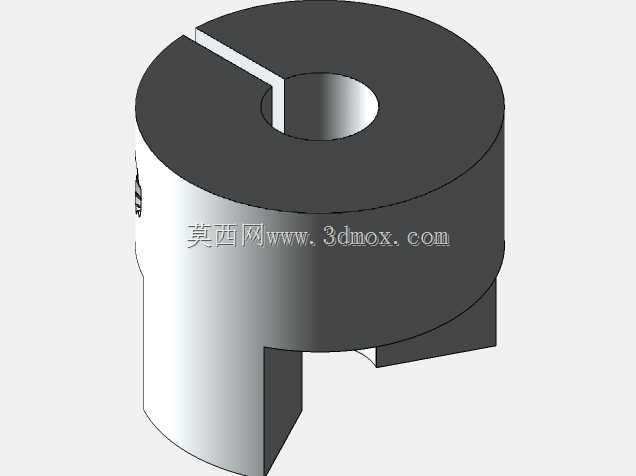

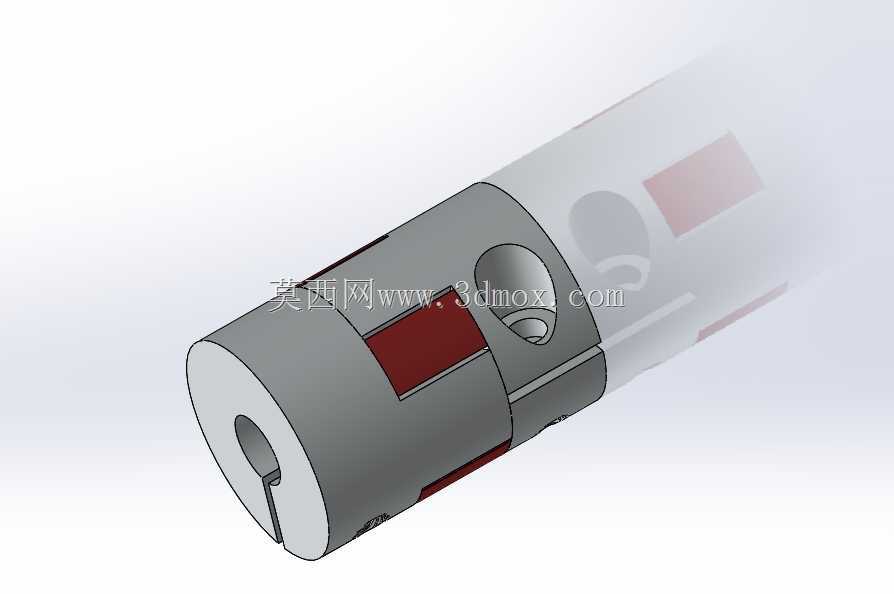

  从结构设计逻辑来看,这款联轴器采用两半金属毂体加中间弹性梅花垫的经典结构,金属毂体选用铝合金材质加工,兼顾轻量化与足够的结构强度,表面做阳极氧化处理提升耐磨与抗腐蚀性能,毂体一端为夹紧式安装结构,开设贯通的夹紧缝,通过侧面的锁紧螺钉施加抱紧力,能够在不破坏轴表面的前提下实现与轴的无间隙固定,相比传统键连接方式,夹紧结构更适合正反转频繁、启动扭矩波动小的精密传动场景,安装拆卸也更为便捷,不需要加热或者专用拉马工具就能完成装拆。中间的弹性梅花垫为聚氨酯材质,多瓣式的结构嵌入两半毂体的凸爪间隙内,传动过程中凸爪挤压弹性垫,既能缓冲传动过程中的冲击振动,还能通过弹性体的微量变形吸收两轴的不对中量,相比刚性联轴器,它的阻尼特性还能一定程度上降低传动系统的共振风险。

  在安装边界与尺寸设计上,这款联轴器的两端轴孔可适配不同直径的电机输出轴与从动轴,毂体外径控制在紧凑范围内,不会占用过多的安装径向空间,整体长度适配常规小型传动模组的轴间距要求,夹紧螺钉采用内六角圆柱头螺钉,预留的扳手操作空间足够,现场安装时不需要额外避让周边结构。设计过程中需要重点校核的参数包括毂体凸爪的挤压强度、弹性垫的许用压缩变形量、夹紧螺钉的锁紧力矩,既要保证传递额定扭矩时凸爪不会发生剪切断裂,也要保证弹性垫在长期交变载荷下不会过早出现疲劳开裂,同时夹紧力矩需要控制在合理范围,既要避免力矩不足导致轴与毂体打滑,也要防止力矩过大夹裂薄壁的毂体夹紧缝。

  实际应用场景中,这类联轴器常被用在3D打印机传动模组、小型皮带输送机驱动端、自动化点胶设备的丝杆传动端、小型风机与电机的连接部位,相比膜片联轴器,它的成本更低,缓冲吸振性能更好,对安装对中的精度要求相对宽松,适合对传动精度有一定要求但成本控制较严格的民用与工业小型设备场景。设计建模时需要注意两半毂体的凸爪与梅花垫的配合间隙,间隙过大会导致传动正反转时存在回程间隙,影响传动精度,间隙过小则会导致装配困难,弹性垫被过度挤压提前老化失效;同时夹紧缝的宽度需要根据材料的弹性模量计算,保证螺钉锁紧时夹紧缝能均匀收缩,对轴形成圆周方向均匀的抱紧力,避免局部应力过大夹伤轴表面。另外轴孔的公差选用H7级配合,既能保证装配时的顺畅性,也能减少轴与孔之间的配合间隙,提升传动的同轴度。
