长型合页铰链结构三维设计

　　这款长型合页铰链的设计，最初是针对工业设备侧装检修门、厚板箱体翻盖的安装需求做的结构优化，区别于常规短合页的受力局限，长条形的页板设计能让载荷沿板长方向均匀分散，避免单点受力导致的页板变形、固定孔位撕裂问题。从实际应用场景来看，这类合页常被用在钣金设备外壳、仓储设备侧门、大型工装防护挡板的铰接位置，尤其是需要频繁开合、门板自重偏大的工况下，长页板的接触面积更大，铰接转动时的稳定性远优于小尺寸合页。

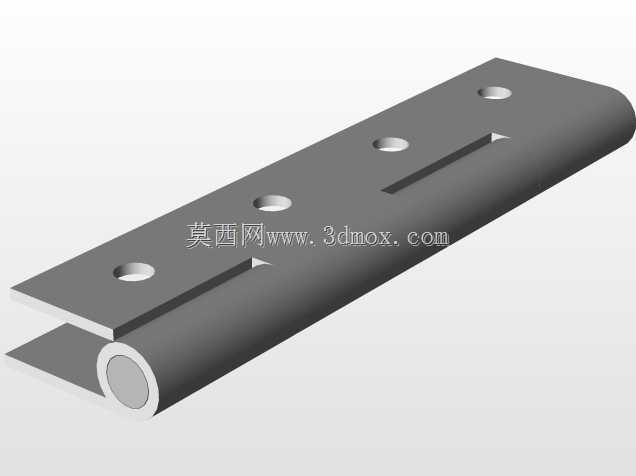

　　设计阶段首先考虑的是安装边界的适配性，页板上预留的四个等距安装孔，孔位间距做了标准化适配，既可以适配常规M4、M5规格的沉头螺丝安装，也能兼容部分铆接固定的安装需求，孔位做了沉头处理，安装后螺丝头部不会突出页板表面，避免开合过程中螺丝刮蹭门框或者门板表面。页板上开设的长条形导向槽，是针对安装对位做的优化设计，现场安装时不需要完全精准预打固定孔，可通过长槽做小范围的位置微调，降低现场安装的对位难度，尤其是钣金加工存在孔位公差时，这个结构能抵消大部分装配误差，减少现场扩孔、重新打孔的工作量。

　　铰接部分采用的是通长卷圆配内嵌销轴的结构，卷圆部分做了整段长度的同轴度控制，避免长合页常见的转动卡滞、销轴窜动问题，卷圆的内径和销轴的配合间隙控制在合理范围，既保证转动顺滑无卡顿，也不会因为间隙过大导致门板开合时出现晃动、下垂的问题。页板的厚度选择是结合常用门板自重做的校核，常规1.2-2mm厚度的冷轧钢板页板，单组合页就能承载15-25kg的门板重量，多组合页搭配使用时可承载更重的金属门板或者复合板材门板。

　　从结构细节来看，页板边缘做了小圆角钝化处理，避免安装和使用过程中锐边割手，卷圆的端部做了收边处理，防止销轴从端部滑出，不需要额外加装销轴堵头，减少装配零件数量。页板的平面度做了严格控制，安装后页板和门板、门框的贴合面不会出现缝隙，避免固定螺丝长期受剪切力导致断裂。转动阻尼方面没有额外添加阻尼结构，保持了合页转动的低阻力特性，适合需要手动频繁开合的场景，如果需要带阻尼的使用场景，也可以在卷圆内部加装阻尼套，不需要改动页板的主体结构，拓展性较强。

　　实际选型时需要注意，这类长合页的安装需要保证两个页板的安装面处于同一回转平面，否则会出现转动别劲的问题，安装时先固定其中一页的全部螺丝，再调整另一页的位置，反复开合测试无卡滞后再锁紧全部固定螺丝。如果是用在户外或者潮湿工况，可选用304不锈钢材质加工该结构，配合不锈钢销轴，能避免生锈导致的转动失效；如果是室内干燥工况，用冷轧钢板表面喷塑或者镀锌处理即可满足使用需求，成本更低。页板上的安装孔数量和间距也可以根据实际门板长度做调整，更长的门板可以增加孔位数量，进一步提升固定的可靠性，长槽的长度也可以根据安装调整的需求做适配，满足不同现场的安装公差补偿需求。
