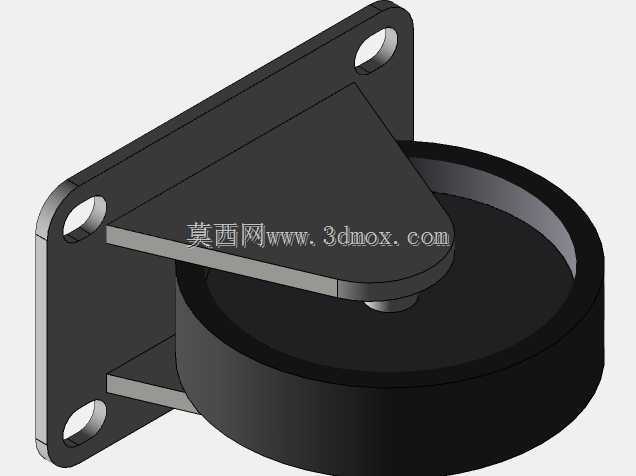

侧装式平板定向脚轮结构设计方案

　　这款侧装定向脚轮的结构设计，首先要匹配的是设备侧立面安装的使用场景，很多车间周转工装、小型设备机架、仓储置物架的底部框架侧面没有预留水平安装面，常规底板水平安装的脚轮无法适配，这种带立式安装板的定向脚轮就能直接通过螺栓固定在机架的侧立板上，不需要额外加工转接安装座，能大幅降低机架加工的工序成本。从实际使用场景来看，这类脚轮多用于承载中等载荷的静态放置、短距离移动设备，比如车间内的工具周转车、小型检测设备机架、生产线旁的物料暂存架，不需要频繁转向的工位场景下，定向脚轮的行走直线性更好，推行时不会出现随意偏摆的问题，相比万向轮结构更简单，承载冗余量更高，长期使用的故障率更低。

　　从功能特性上看，这款脚轮采用单轮缘实心滚轮结构，滚轮外圈没有额外包覆软质胶层，整体为硬质耐磨材质，适配平整的环氧地坪、硬化水泥地面使用，滚动阻力小，推行时不需要施加过大的推力，滚轮和支架之间采用同轴枢接结构，支架的承力臂做了斜向加强筋设计，从安装板底部延伸到滚轮枢接座的位置，形成三角形承力结构，当设备载荷通过安装板传递到支架时，斜向加强筋可以分散枢接位置的应力集中，避免长期重载下支架出现弯折变形。安装板上预留了三个安装孔位，呈三角形排布，两个孔位在安装板竖直方向的上下两端，一个孔位在靠近滚轮侧的中部位置，这种排布方式可以让安装螺栓承受的剪切力更均匀，避免设备移动时螺栓受交变载荷出现松动甚至断裂的问题，安装孔做了沉孔设计，螺栓安装后头部不会突出安装板表面，不会和机架立面产生干涉，也能避免螺栓头剐蹭经过的人员或物料。

　　设计思路上，这款脚轮优先考虑的是结构可靠性和安装便捷性，没有多余的装饰性结构，所有曲面和棱角都做了工艺性倒角，既可以避免加工时出现应力开裂，也能去除加工毛刺防止安装时划伤操作人员。滚轮的直径和宽度做了匹配性设计，宽度足够保证和地面的接触面积，降低单位面积的地面压强，避免在软质地坪上留下压痕，直径尺寸控制在合理区间，既保证越障能力，能轻松越过地面的接缝、小颗粒杂物，又不会因为轮径过大导致整体安装高度过高，影响设备的重心稳定性。安装边界方面，立式安装板的平面度公差控制在合理范围，安装后可以和机架立面完全贴合，不会出现局部间隙导致的安装应力，支架的外轮廓做了收边设计，滚轮的最外侧不超出安装板的侧边投影范围，安装后不会突出机架侧面，避免设备在狭窄通道通行时脚轮剐蹭周边物体。滚轮和支架之间的转动间隙做了精准控制，既保证滚轮可以灵活转动无卡滞，又不会出现过大的轴向窜动，推行时不会产生异响，枢接位置的配合面做了耐磨处理，长期反复转动也不会出现过度磨损导致的间隙变大问题。整体结构没有易损的小零件，日常使用不需要频繁维护，只要定期清理滚轮缠绕的杂物就可以保证正常使用，适合工业场景下长期可靠使用的需求。
