带锥头外螺纹定位销螺栓结构设计

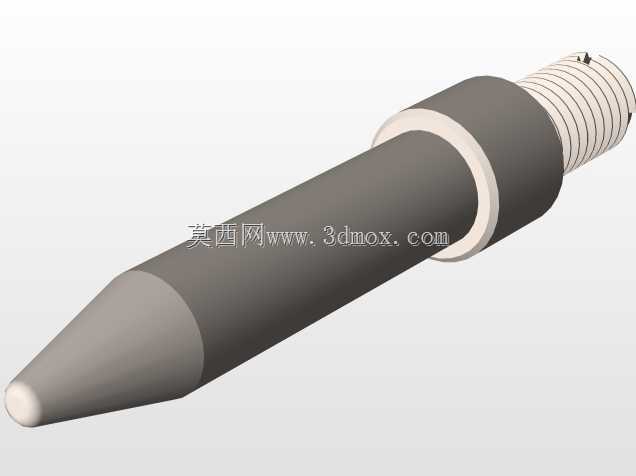

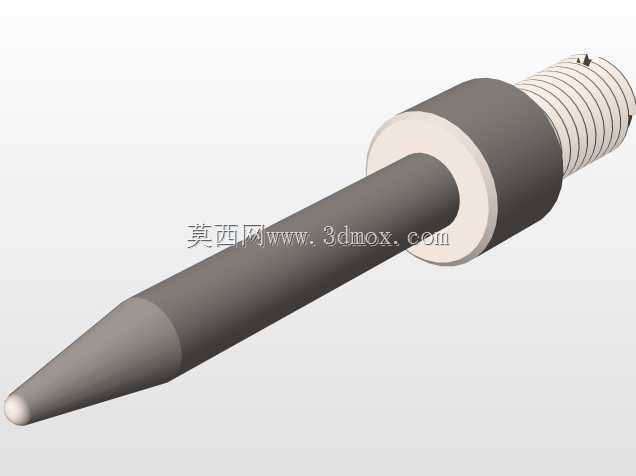

　　在各类工装夹具、精密设备装配、通讯类结构件组立场景中，带锥头的外螺纹销螺栓是应用频次极高的定位兼紧固零件，这类零件不同于普通圆柱销或全螺纹螺栓，需要同时承担径向定位精度保障与轴向锁紧固定的双重作用，在设计阶段需要平衡多维度的工程需求。从实际应用场景来看，这类销螺栓常被用在需要频繁拆装的模组对接位置，比如通讯设备的机壳内部组件定位、小型工装的快换模块锁紧、精密检测治具的基准定位环节，普通圆柱销依靠过盈配合实现定位，拆装多次后会磨损安装孔内壁导致定位精度下降，而带外螺纹段的销螺栓可以通过端部螺纹实现拉紧固定，锥头结构在插入安装孔的过程中能够自动导正，即使安装孔存在微小的位置度偏差，也能依靠锥面的导向作用顺利装配，

　　不会出现卡滞或者啃伤孔壁的问题。从功能特性上看，这款销螺栓的结构分为三个功能区段：端部的锥头导向段、中间的光轴定位段、尾部的外螺纹锁紧段，三个区段的同轴度是设计核心控制指标，在建模过程中需要以同一基准轴线贯穿所有特征，锥头段的锥度通常选取1:50的常用定位锥度，既保证导向过程的顺滑性，又能在锁紧后提供足够的径向涨紧力，消除定位间隙；中间光轴段的直径公差需要按照h6的精度等级控制，与安装孔的H7公差形成间隙可控的过渡配合，既保证装配时的顺畅度，又能将径向定位误差控制在0.02mm以内，满足多数精密装配的定位要求；尾部的外螺纹段需要设计退刀槽结构，避免螺纹加工到光轴与螺纹的交接位置，导致装配时螺纹根部与安装孔端面产生干涉，

　　退刀槽的宽度要大于所用螺纹车刀的切削宽度，槽底直径略小于螺纹小径，减少应力集中的问题。在设计思路上，这类零件不需要做多余的减重或者装饰结构，所有结构特征都服务于装配与受力需求，光轴段与锥头段的交接位置需要做微小的圆角过渡，避免热处理过程中出现应力开裂，同时也能防止装配时锐边刮伤安装孔的内壁；螺纹段的长度需要根据被连接件的总厚度进行匹配，保证锁紧后螺纹露出螺母2-3个螺距，既保证足够的啮合牙数，又不会因为螺纹过长干涉其他内部组件。从安装边界来看，这类销螺栓的安装需要在两个对接零件上分别加工对应的定位孔与过孔，锥头侧的零件需要加工与锥头锥度一致的锥孔，光轴段对应的零件加工H7精度的光孔，螺纹段穿过被连接件后通过平垫与螺母锁紧，

　　安装时需要先将销螺栓插入锥孔侧导正，再逐步拧紧螺母，不要直接敲击销螺栓端部，避免锥面受损影响定位精度；在径向空间上，销螺栓光轴段与安装孔的单边间隙控制在0.01-0.02mm，不需要额外预留过大的装配空间，轴向空间需要预留出螺母的拧紧操作空间，通常在螺纹尾部留出至少1.5倍螺母厚度的操作距离，方便使用套筒或者扳手进行锁紧作业。在长期的设备运维过程中，这类销螺栓的磨损主要集中在锥面与光轴的接触位置，设计时可以根据使用场景选用45号钢调质处理或者304不锈钢材质，有防锈需求的通讯设备场景优先选用不锈钢材质，受力较大的工装场景可以选用合金钢淬火处理，表面硬度达到HRC40-45就能满足上万次拆装的耐磨需求。建模过程中需要注意所有回转特征的同轴度约束，螺纹特征采用装饰螺纹线简化表达即可，不需要绘制详细的螺纹牙型，减少模型的数据量，同时在工程图导出时需要标注清楚各段的直径公差、锥度值、同轴度形位公差，以及各段的长度尺寸，明确螺纹的规格与精度等级，避免加工过程中出现尺寸偏差。这类零件虽然结构简单，但是在整个装配链路中起到的定位基准作用十分关键，任何一个尺寸段的偏差都可能导致整个模组的装配精度下降，因此在设计阶段需要反复核对安装边界的尺寸链，确认销螺栓的长度不会超出设备内部的空间限制，锥头的导入角度不会与周边的其他零件产生干涉，螺纹段的长度能够适配不同厚度的被连接件，保证零件的通用性。
