ESD亚克力不合格品收纳拒绝框结构设计

　　在电子制造、精密零部件加工的生产工位场景中，不合格品的临时隔离收纳是现场品质管控的核心环节之一，这款ESD亚克力材质的拒绝框，正是针对工位端不合格品快速归集、避免混料的实际需求设计的透明收纳结构。从实际产线使用的痛点出发，常规的金属收纳盒存在无法直观看到内部物料存量、边角易磕碰划伤工位台面、非防静电材质易对敏感器件造成静电损伤的问题，而普通塑料收纳盒要么透明度不足，要么抗静电性能不达标，无法满足电子类生产工位的ESD管控要求，这款拒绝框在材质选型上直接采用ESD级亚克力板材，既保留了亚克力材质高透明度的特性，方便作业人员随时观察内部不合格品的堆积量，及时安排转运清理，又能通过材质本身的防静电性能，避免收纳过程中静电对电子元器件造成隐性损伤，适配SMT生产线、精密组装工位、零部件检验台等对静电管控有明确要求的作业场景。

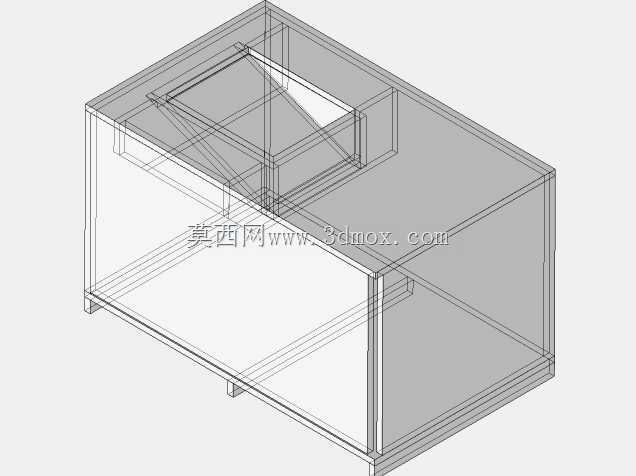

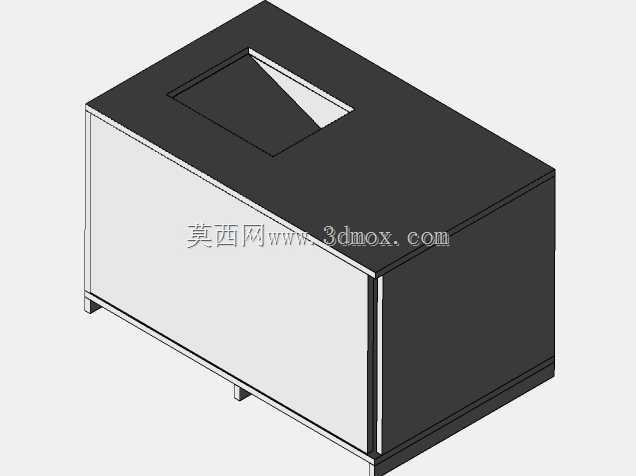

　　结构设计上，这款拒绝框采用敞口式斜向导入口的布局，框体主体为方正的立式盒型结构，顶部设置向内倾斜的导料斜板，作业人员在检验出不合格品后，无需刻意对准投放口，随手即可将不合格品从斜板处滑入框内，大幅降低投放动作的操作成本，适配产线快节奏的作业节拍。框体所有拼接位置均采用亚克力专用粘接工艺，拼接缝做密封处理，避免细小的零部件残屑从缝隙漏出，同时框体底部做了加厚的承托边，既提升了整体结构的抗形变能力，满料状态下不会出现侧板外鼓、粘接缝开裂的问题，又能让框体放置在台面上时保持足够的摩擦力，不会被作业人员的手肘误碰滑落。需要明确的是，该结构仅包含框体本身的主体部分，实际产线使用时如果需要将多个拒绝框并排固定在工位架上，或是需要加装翻盖、锁具实现不合格品的锁定管控，需要额外配套对应的连接器、铰链、锁紧机构，这些附属配件并未包含在本次的结构设计范围内，设计人员可以根据自身产线的实际安装需求，在框体对应的侧板位置预留安装孔位，适配不同的安装固定方式。

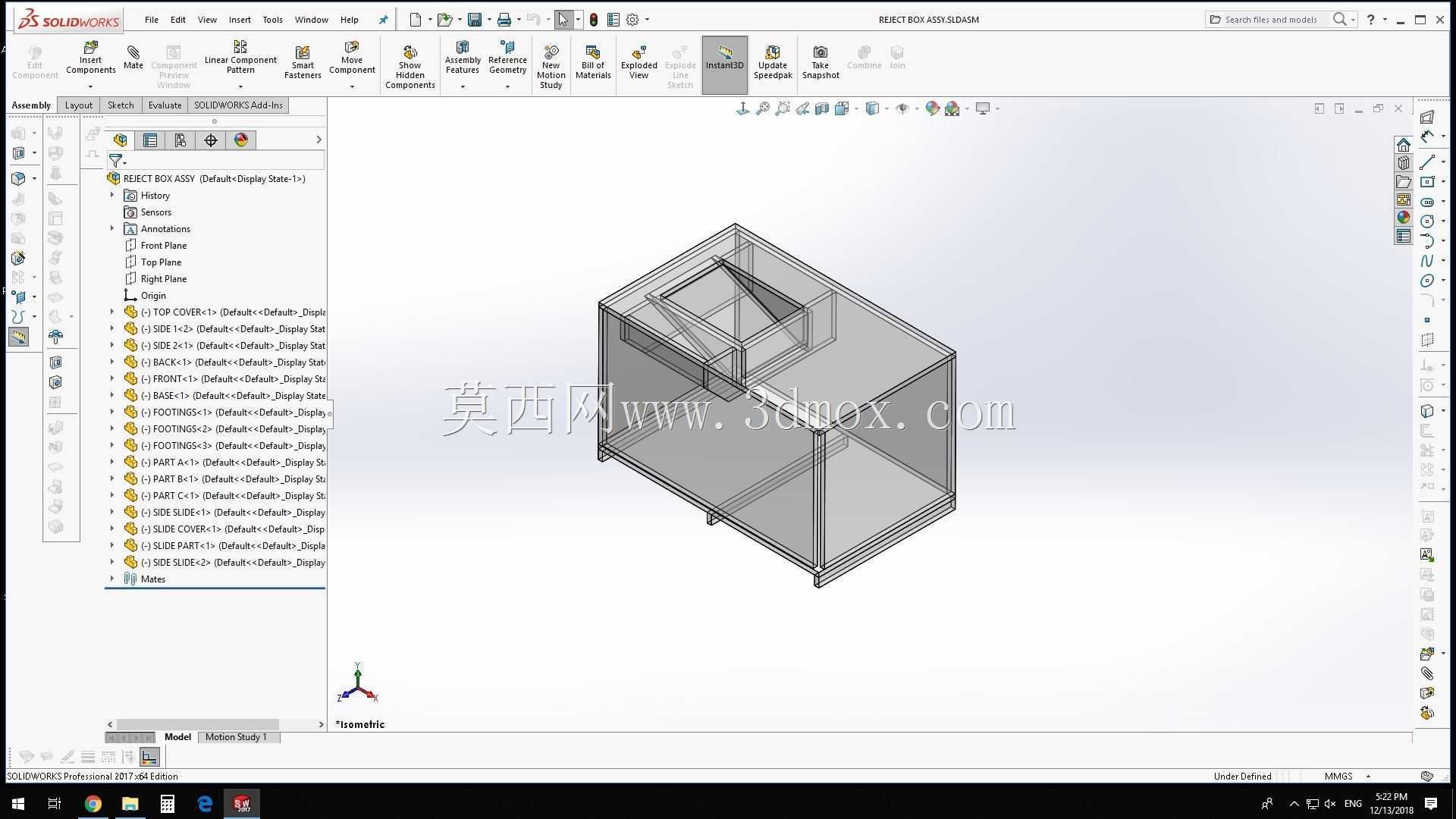

　　从安装边界与尺寸适配的角度来看，这款拒绝框的整体外轮廓尺寸适配常规工位台面的摆放空间，宽度控制在单工位作业人员手臂可及的范围内，不需要作业人员探身即可完成投放动作，高度设置不会遮挡作业人员的正常操作视线，放置在检验台边缘时不会影响其他工位器具的摆放。框体的内部容积按照单班次8小时作业的不合格品最大产生量设计，常规生产节拍下不需要中途进行清理转运，减少非增值的作业动作。透明的盒体设计除了方便观察存量之外，也能让现场巡检的品质人员快速识别不同工位的不合格品产生情况，不需要逐个打开盒盖查看，提升现场巡检的效率。在实际建模过程中，所有板材的厚度均按照常规ESD亚克力板材的现货规格选取，不需要定制特殊厚度的板材，加工时可以直接采用标准板材切割粘接，降低加工制作的成本，所有边角位置均做了倒圆角处理，避免锋利的边角划伤作业人员的手部，符合生产工位器具的安全设计要求。

　　从功能特性来看，这款拒绝框除了基础的不合格品收纳功能之外，ESD材质的特性让它可以直接用于静电敏感器件的收纳场景，不需要额外铺设防静电垫，透明材质也方便在框体外部粘贴不合格品标识、缺陷类型标识，方便后续不合格品的分类统计与原因分析。结构上没有多余的复杂曲面，整体以平面拼接为主，加工工艺简单，不管是小批量的工位自制还是批量的外发加工都能快速实现，后期维护也十分方便，亚克力表面沾附的灰尘、油污可以直接用无尘布擦拭清洁，不会像金属材质那样出现掉漆、锈蚀的问题，长期使用也能保持外观整洁，适配生产现场的5S管理要求。在实际产线布局时，可以根据不同工位的不合格品产生量，选择单台独立放置，或是多个框体并排组合使用，分别收纳不同缺陷类型的不合格品，实现不良品的快速分类，为后续的品质分析工作提供便利。
