车间平板载货手推搬运车结构设计

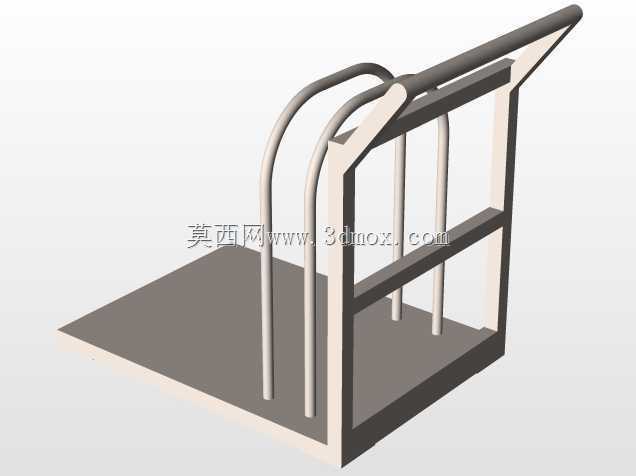

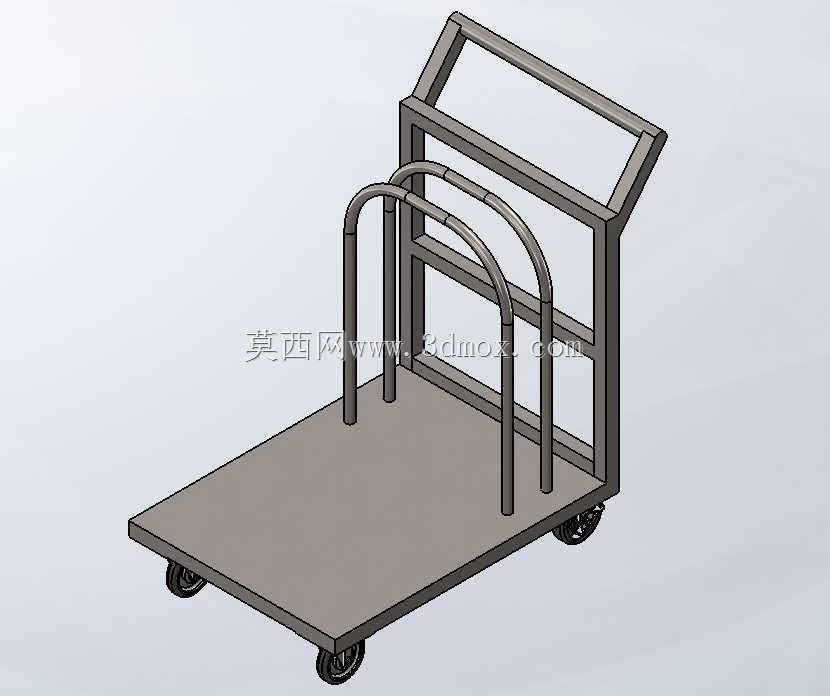

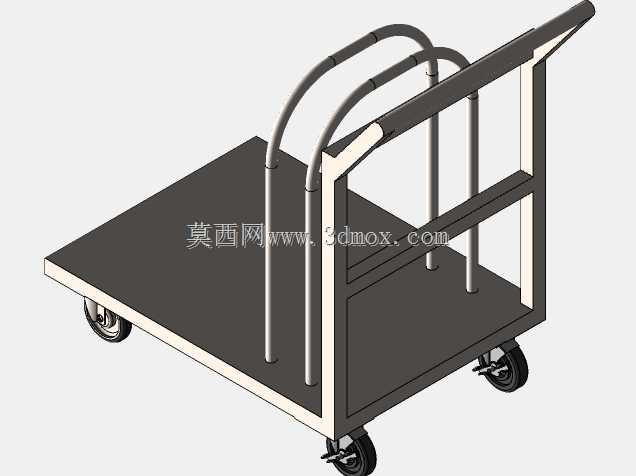

　　这款平板手推搬运车的结构设计，核心围绕生产车间内的短距离物料转运需求展开，在机加工车间、装配产线旁、仓储分拣区这类场景中，这类无动力手推车是衔接工序间物料流转的核心载具，不需要额外动力源，依靠人力即可完成百公斤级载荷的转运，适配狭窄通道内的灵活通行需求。从结构布局来看，承载平台采用整板式平板设计，台面无凸起挡边，这种设计的优势在于可以适配不同外形尺寸的载物需求，无论是规整的周转箱、栈板，还是不规则的长条形型材、加工件，都可以平稳放置在台面上，不会被侧边结构干涉放置空间，平台边缘做了小圆弧倒角处理，避免转运过程中尖锐边角剐蹭操作人员或者周边设备。扶手部分采用双组弯管结构设计，后侧的主扶手高度适配成年人站立推行的施力高度，

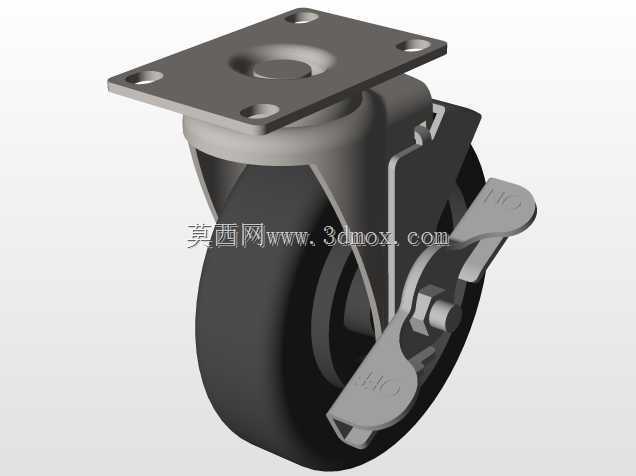

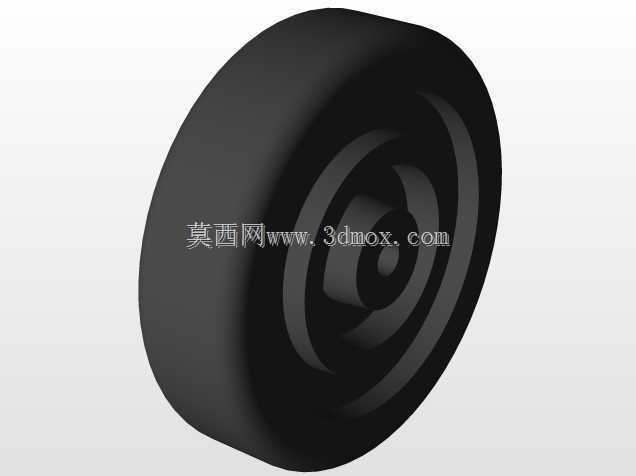

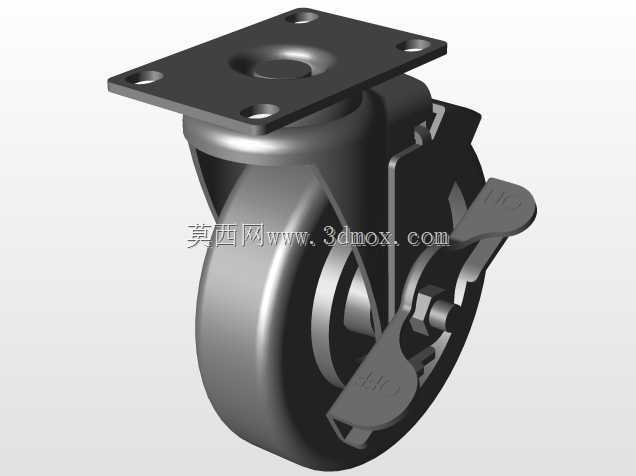

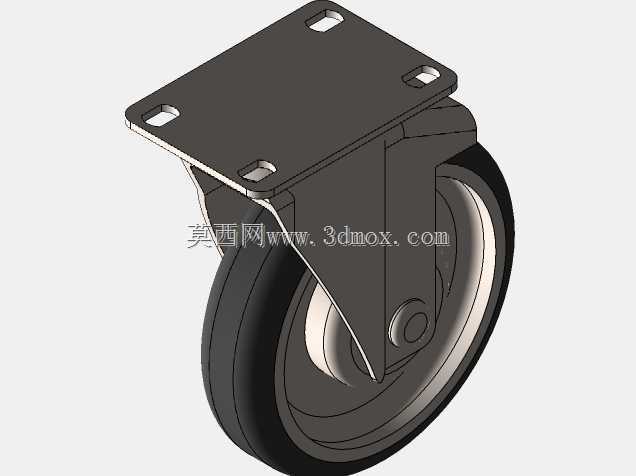

　　管材弯折处做了大圆弧过渡，没有尖锐的焊口凸起，推行时手部握持的受力点均匀，长时间推行也不会出现硌手的问题；前侧的两组弧形弯管一方面可以作为辅助扶手，在需要拉拽车辆调整位置时提供施力点，另一方面也可以起到侧向挡护的作用，避免台面上放置的物料在车辆启停时从侧边滑落，同时弯管的弧形结构不会像直挡杆那样在装卸物料时形成磕碰阻碍。行走部分采用四个万向脚轮布局，脚轮安装位置在承载平台的四个角下方，这种安装方式可以最大化承载平台的有效使用面积，不会因为脚轮内缩而缩小可放置物料的边界，万向脚轮的转向结构可以支持车辆原地转向，在1.2米宽度的车间通道内即可完成掉头操作，适配车间内密集设备排布下的通行需求。从设计思路上，整车采用框架式焊接结构，

　　承载平台下方的框架与扶手支架为一体化焊接成型，没有多余的拼接螺栓，整体结构刚性更强，在承受偏载载荷时不会出现框架变形的问题，管材与平板的焊接位置都做了满焊处理，焊后打磨平整，避免应力集中导致的焊缝开裂问题。在安装边界上，整车的外轮廓尺寸控制在适配常规车间通道、电梯轿厢的通行尺寸范围内，扶手的最高处高度不会超过常规车间防火门的下沿高度，推行过程中不需要额外调整姿态即可顺利通过各类车间门洞；脚轮的安装孔位采用标准通用尺寸，后期维护时可以直接替换同规格的工业脚轮，不需要重新打孔适配。实际使用中，这类推车可以承载工装板、待加工工件、包装完成的成品等多种物料，平板台面的防滑属性可以保证物料在转运过程中不会出现滑移，

　　双扶手的设计也支持两人配合搬运较重物料时的协同施力，在上下小坡度的车间坡道时，前后位置的人员都可以找到合适的施力点控制车辆速度。结构设计上没有多余的装饰性结构，所有管材和板材的选型都围绕载荷需求匹配，承载平板的厚度可以满足额定载荷下的挠度要求，满载时台面的下挠量控制在允许范围内，不会因为长期承载出现台面变形的问题；扶手管材的壁厚选择兼顾了结构强度和整车自重，不会因为管材过厚导致整车自重过大增加推行阻力，也不会因为管壁过薄导致扶手受力时出现弯折。在细节处理上，所有外露的管材端部都做了封堵处理，避免车间内的切削液、铁屑进入管材内部造成锈蚀，延长整车的使用寿命；脚轮的安装位置加装了加强衬板，分散脚轮安装点的集中应力，避免长期承载后脚轮安装位置出现板材撕裂的问题。
