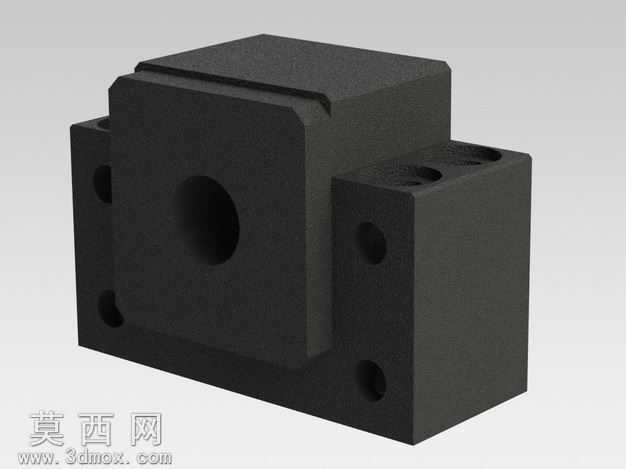

BK12固定端滚珠丝杠支撑座结构设计

本模型为BK12规格固定端滚珠丝杠支撑座，适配直径12毫米的滚珠丝杠使用，是直线传动系统中承担丝杠端部固定、承载轴向与径向载荷的核心支撑部件。建模过程采用参数化设计思路，先以支撑座的安装基准面为草图绘制平面，勾勒出主体块体的外轮廓，通过拉伸凸台命令生成支撑座的基体结构，再根据丝杠的装配尺寸，在基体中心位置切除出适配轴承安装的阶梯通孔，保证轴承装配后与支撑座的同轴度公差符合传动精度要求。建模时对支撑座两侧的安装凸台做了对称结构设计，在凸台上预留螺栓安装沉孔与定位销孔，沉孔深度经过精确计算，确保安装螺栓锁紧后螺栓头部不会高出凸台表面，避免与周边运动部件发生干涉。支撑座侧面的多个工艺孔与减重孔经过结构优化，在不降低整体结构刚性的前提下，有效减少了零件的整体重量，同时为装配时的扳手操作预留了足够空间。材质渲染阶段选用了哑光黑色硬质合金材质效果，还原了支撑座实际加工后发黑处理的表面质感，对安装孔的内壁、轴承配合面做了精细的表面处理，区分出加工面与非加工面的粗糙度差异，让模型的视觉表现更贴近真实工业零件的状态。结构设计上充分考虑了支撑座的受力特性，主体壁厚做了均匀化处理，在轴承安装位周边做了局部加厚设计，提升承载时的结构强度，避免长期受轴向载荷出现形变影响传动精度。整体模型的所有特征尺寸都经过装配校验，可直接用于滚珠丝杠传动模组的虚拟装配、运动仿真，也可作为机械设计教学中标准支撑座选型、结构设计的参考案例，帮助设计人员理解固定端支撑座的结构原理与装配要求。
