BF12自由端滚珠丝杠支撑座结构设计

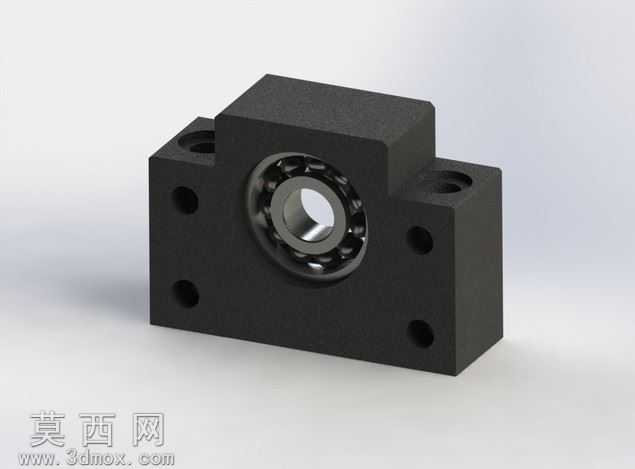

本模型为BF12规格自由端滚珠丝杠支撑座，是直线传动系统中配套滚珠丝杠使用的标准支撑组件，建模过程严格遵循行业通用尺寸规范，完整还原了支撑座的全部结构细节。建模阶段首先以支撑座的安装基准面为草图绘制平面，绘制主体方形基座的轮廓，通过拉伸特征生成基座主体，随后逐一绘制各安装孔的定位草图，采用切除拉伸特征完成基座两侧安装通孔、端面定位孔的加工特征，保证各孔位的位置度、孔径尺寸与实际量产零件完全一致。支撑座的轴承安装腔采用同轴度约束设计，建模时严格保证轴承安装位与丝杠穿设孔的同轴度，还原了腔体内用于轴承定位的台阶结构，确保内置深沟球轴承安装后无径向窜动。模型内置的轴承组件也做了完整建模，还原了轴承内圈、外圈、滚动体、保持架的完整结构，滚动体沿滚道均匀排布，保持架的卡位结构清晰可辨。材质渲染阶段，支撑座主体采用发黑处理的碳钢材质效果，表面设置细腻的哑光磨砂质感，还原金属零件经表面处理后的哑光黑外观，轴承部分采用金属镀铬质感，滚动体设置高反光的金属光泽效果，区分出不同零件的材质差异，渲染后整体视觉效果与实物零件高度一致。结构设计上，该支撑座为方形法兰式安装结构，基座两侧对称布置的安装孔可直接通过螺栓固定在设备安装面板上，安装便捷定位可靠；中心轴承位可适配直径12毫米规格的滚珠丝杠自由端，能够为丝杠提供稳定的径向支撑，同时允许丝杠在运转过程中产生的微量轴向热伸长，避免丝杠因热变形产生弯曲憋卡问题，有效提升丝杠传动的平稳性与使用寿命。建模过程中对所有棱边做了符合实际加工工艺的倒角处理，避免尖锐棱边的应力集中问题，同时还原了零件加工后的工艺细节，整体模型结构完整，尺寸参数准确，可直接用于传动系统的装配模拟、工程出图以及3D打印验证，能够帮助设计人员快速完成直线传动模组的方案搭建，减少标准件建模的重复工作量。
