TBR16UU开口型直线导轨滑块结构模型

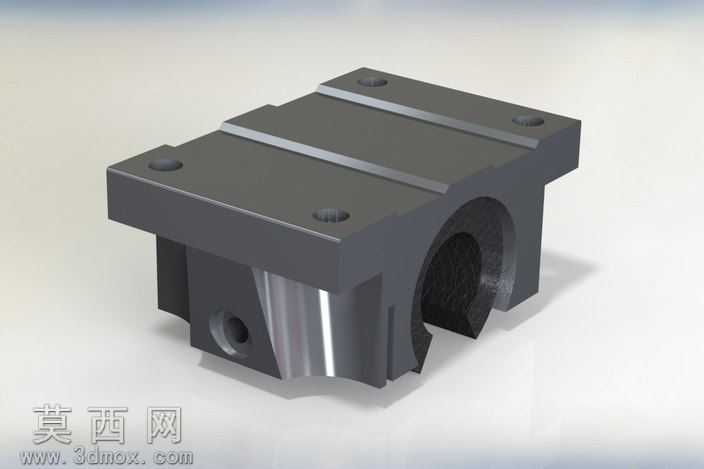

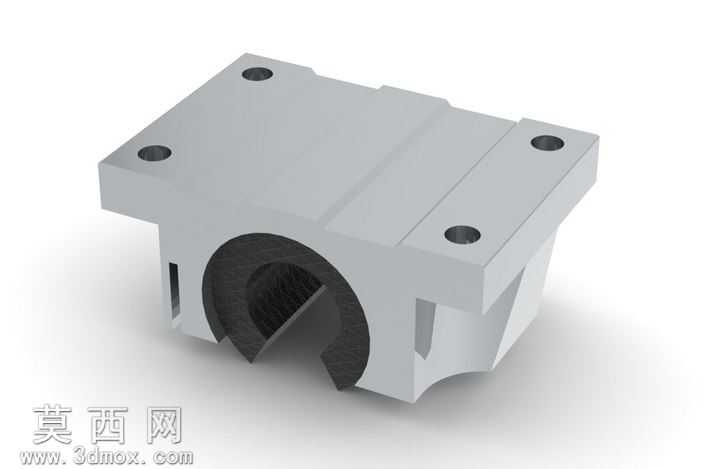

本模型为TBR16UU规格开口型直线导轨滑块，采用三维参数化建模方式完成整体结构搭建，建模过程严格遵循该型号导轨滑块的实际工业尺寸标准，对滑块的每一处结构细节都做了精准还原。模型主体为箱式滑块基座，建模时首先绘制基座的二维轮廓草图，通过拉伸特征生成基座的主体块体，随后对基座四角的安装孔位进行精准定位，采用切除拉伸特征生成四个沉头安装孔，孔位的间距、孔径、沉头深度均匹配实际安装使用的螺栓规格，确保模型可直接用于装配模拟。滑块中部为开口式导轨配合腔，建模时精准还原了内部的弧形滚道结构，滚道的圆弧曲率与配套16mm直径直线光轴的外圆曲率完全匹配，开口处的弹性让位槽结构也做了细致刻画，该结构可保证滑块在安装时能够适度张开，顺利卡入导轨轴体，同时在使用过程中提供稳定的预紧力，避免运行时出现晃动间隙。模型对滑块端部的密封结构安装位、内部保持架的卡位结构都做了对应呈现，材质渲染方面，主体基座采用阳极氧化铝材质的视觉效果，表面呈现细腻的银灰色金属哑光质感，滚道部位做了深色耐磨材质的区分渲染，清晰展现不同功能区域的材质差异。渲染阶段采用柔和的工业产品布光方式，通过主光源、辅助光源与轮廓光的搭配，清晰凸显滑块的棱角结构、安装孔位的深度层次以及中部滚道的弧形曲面特征，避免阴影过重遮挡结构细节。设计思路上，该模型完全围绕直线传动场景的实际使用需求搭建，既完整呈现了开口型导轨滑块的外部安装结构，也还原了内部与导轨配合的核心传动结构，可用于直线传动机构的装配演示、设备布局模拟、机械设计教学演示等场景，模型的结构比例协调，所有特征均采用可编辑的参数化特征生成，方便后续根据同系列不同规格的滑块参数进行调整修改，适配不同的设计使用需求。
