BF型夹紧式梅花弹性联轴器三维结构

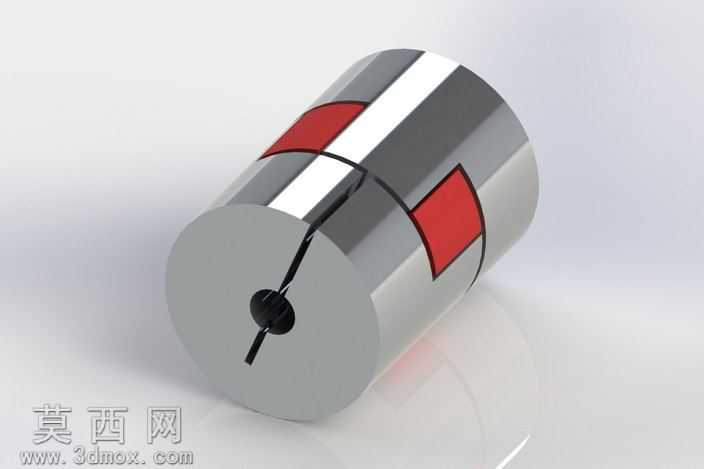

本作品为BF型夹紧式梅花弹性联轴器的三维建模成果，建模过程严格遵循机械传动连接件的设计规范，先通过草图绘制完成两端轴套的截面轮廓，利用旋转特征生成轴套的基础圆柱基体，针对夹紧结构的开槽特征，采用拉伸切除命令精准加工出轴端的夹紧缝隙，保证缝隙宽度与深度符合夹紧锁紧的力学要求，避免安装后轴套出现应力集中断裂的问题。中间弹性体的梅花瓣结构采用阵列特征完成，每一个弹性凸块的弧度、尺寸都与两端轴套的凹槽完全匹配，确保装配后凸块与凹槽无干涉，传动过程中可以均匀承受扭矩载荷。材质设置上，两端金属轴套赋予抛光金属材质，调整金属材质的反射率、粗糙度参数，还原45号钢精加工后的金属光泽与表面质感，中间的弹性梅花垫赋予红色聚氨酯弹性体材质，调整材质的漫反射、半透明参数，体现聚氨酯材料的哑光弹性质感，同时区分不同部件的材质差异，让模型结构层次更清晰。渲染阶段采用工作室柔光环境，添加柔和的环境反射效果，调整光源角度突出轴套表面的金属高光与夹紧缝隙的结构细节，让模型整体呈现出真实工业产品的展示效果。结构设计上，该联轴器采用夹紧式锁紧结构，无需键槽即可通过锁紧螺钉抱紧传动轴，安装拆卸便捷，中间的梅花弹性体可以补偿两轴之间的径向、角向与轴向偏差，同时具备缓冲减震的作用，适用于伺服电机、步进电机等传动场景的动力连接，建模过程中对轴孔直径、轴套长度、弹性体厚度等关键参数都做了精准约束，保证模型尺寸符合对应规格的行业标准，可直接用于装配验证、产品展示与工程参考。
