SFU1605N滚珠丝杆螺母三维结构设计

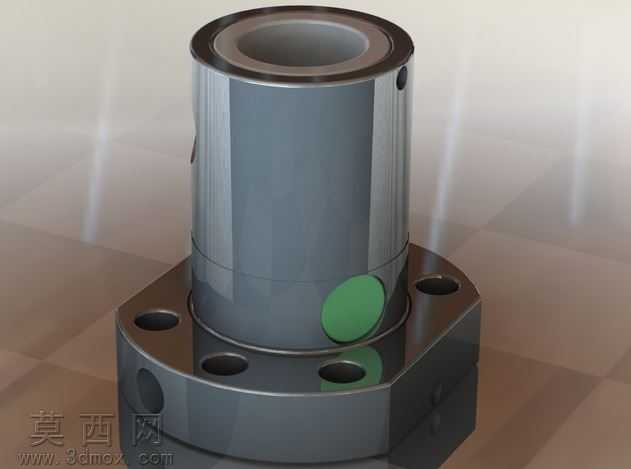

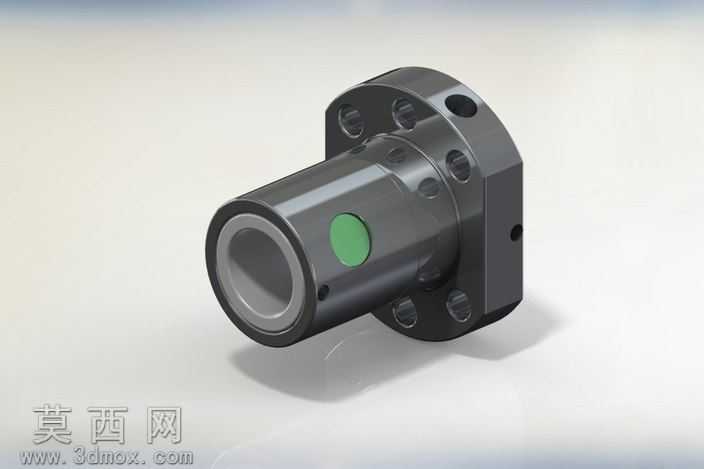

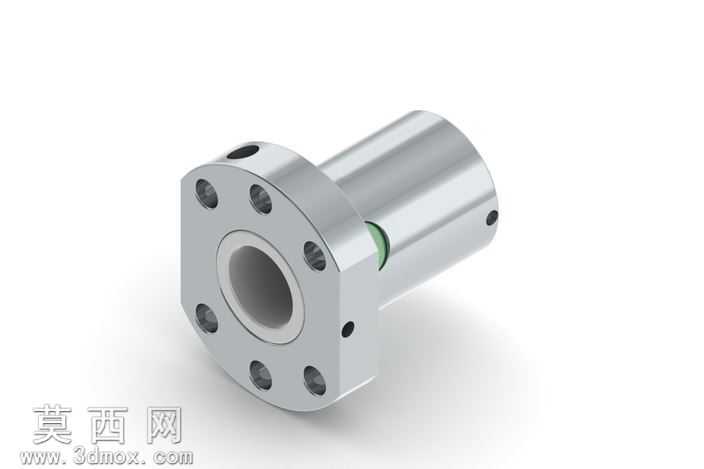

本作品为SFU1605N型号滚珠丝杆螺母的三维建模设计，建模过程严格遵循该型号滚珠丝杆副的实际尺寸规范，首先通过旋转凸台命令构建螺母的主体圆柱基体，精准匹配16mm公称直径对应的内孔通径、丝杆导程对应的滚道螺旋参数，确保滚道的螺旋升角、曲率半径完全适配对应规格的滚珠，保证后续装配后滚珠循环路径的顺畅无卡滞。法兰端采用带安装孔的切边法兰结构，通过拉伸切除命令完成六个均匀分布的安装通孔、两个定位销孔的特征构建，孔位的分度圆直径、孔深、倒角参数均符合行业安装标准，可直接与对应规格的丝杆螺母座完成适配安装。建模过程中对螺母内部的滚珠循环返向器结构做了精细化还原，通过曲面扫描、实体合并命令构建返向器的导流曲面，精准还原滚珠从工作滚道进入循环通道的过渡路径，同时在螺母主体外侧构建了注油孔特征，匹配日常润滑维护的结构需求。材质渲染阶段，螺母主体采用镀镍合金钢材质，调整金属材质的粗糙度、反射率参数，还原金属零件表面的哑光金属质感，内部密封件采用丁腈橡胶材质，设置半哑光的深绿色橡胶质感，不同材质的区分清晰直观，可清晰观察各部分的结构分区。结构设计上充分考虑该型号螺母的实际使用特性，法兰端的切边设计可避免安装时与周边部件发生干涉，主体圆柱部分的外径尺寸匹配标准螺母座的安装孔径，端部的密封槽结构用于安装防尘密封圈，可有效阻挡工作环境中的粉尘、碎屑进入螺母内部滚道，延长滚珠丝杆副的使用寿命。整体建模过程采用参数化设计思路，所有尺寸均关联全局参数变量，后续若需适配同系列不同规格的螺母，仅需修改对应参数即可快速生成新的模型，大幅提升同系列零件的设计效率，模型的结构细节完整，可直接用于装配验证、运动仿真、工程图导出等后续设计环节，也可作为教学演示案例用于讲解滚珠丝杆副的结构组成与工作原理。
