阶梯式传动轴精密结构三维数模

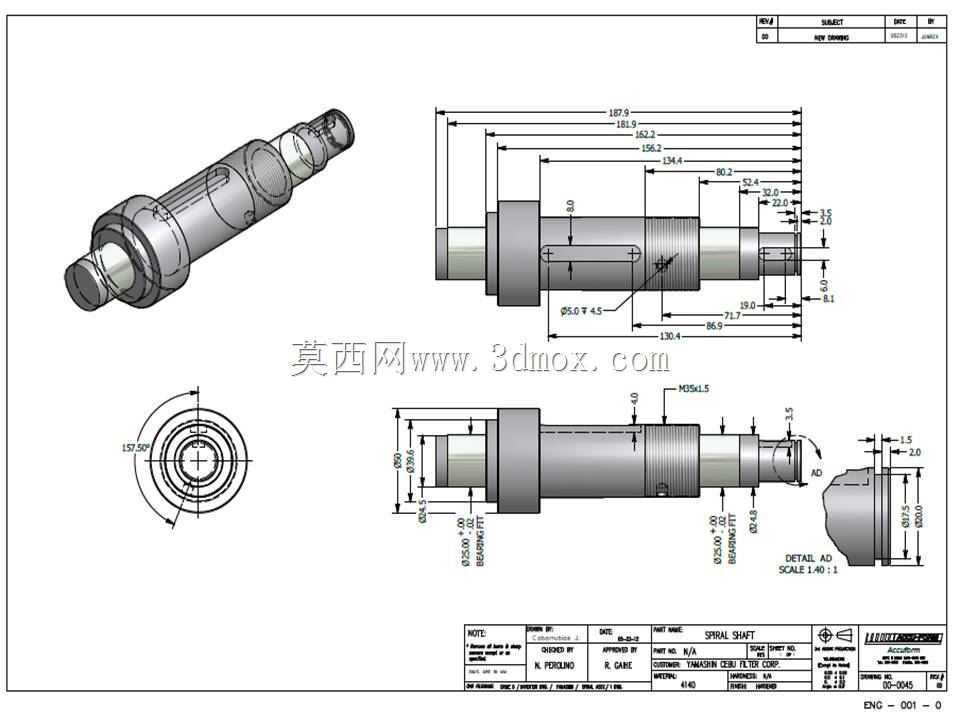

　　该轴类零件为传动系统核心承载构件，主要应用于中小功率回转传动场景，常见于轻工设备进给机构、小型输送线驱动端、精密仪器传动链路中，承担扭矩传递、回转支撑、零部件定位安装的复合功能，是回转类设备中不可或缺的基础传动元件。从结构设计来看，整体采用多阶梯变径结构，不同轴段的直径差异直接对应不同的功能分区：两端直径较小的轴段为轴承安装位，需与标准深沟球轴承内圈过盈配合，配合公差选取基孔制k6级，既保证轴承内圈与轴同步回转无相对滑动，又避免过盈量过大导致轴承内圈胀大影响游隙；中间直径最大的轴肩为轴向定位基准，一侧贴合传动齿轮或带轮的端面，另一侧抵靠轴承内圈端面，实现传动件与支撑件的轴向位置锁定，无需额外设置轴套即可完成轴向定位，

　　减少装配环节的零件数量。轴身中段设置有键槽结构，采用普通平键连接形式，键槽的宽度、深度尺寸匹配对应轴径的标准键规格，键槽两侧面为工作面，通过平键传递扭矩，避免传动件与轴之间出现周向打滑，键槽端部采用铣刀加工自然形成的圆弧过渡，降低应力集中系数，避免交变载荷下键槽端部萌生疲劳裂纹。从尺寸边界来看，轴的总长度适配常规安装箱体的轴承座跨距，各轴段的长度尺寸严格匹配安装在轴上的轴承、传动件、锁紧件的轴向宽度，两端轴头的倒角为1×45°，既方便装配时轴承、传动件的顺利导入，又去除轴端加工毛刺避免划伤操作人员或配合零件表面。轴上还设置有径向销孔与环形退刀槽：径向销孔用于穿装开口销，配合轴端挡圈实现外侧轴承的轴向锁紧，

　　防止设备启停过程中轴承受轴向窜动影响脱出安装位；退刀槽设置在螺纹段与光轴段的衔接位置，保证螺纹加工时刀具能够顺利退刀，同时为配合件的端面贴合留出避让空间，避免螺纹末端的不完整牙型影响零件装配到位。设计过程中充分考虑了加工工艺性，所有轴段的同轴度公差控制在0.02mm以内，保证轴回转时的径向跳动量满足精密传动要求，轴承安装位的表面粗糙度达到Ra1.6，减少与轴承配合面的磨损，延长支撑结构的使用寿命；非配合面的表面粗糙度为Ra6.3，在满足外观要求的前提下降低加工成本。不同直径轴段之间的过渡圆角统一选取R2，在不影响相邻零件安装贴合的前提下，尽可能增大过渡圆角半径，降低轴径变化处的应力集中，提升轴在交变扭矩载荷下的疲劳强度，

　　避免长期运行过程中出现轴断裂的失效问题。在实际装配场景中，该轴的安装顺序遵循从中间向两端的原则，先将中部的传动件通过键连接固定在对应轴段，抵靠中间定位轴肩后，再依次将两侧轴承压装到两端轴颈位置，最后安装轴端挡圈与开口销完成锁紧，整个装配过程无需专用工装，依靠常规铜棒敲击或压床即可完成装配，维护拆卸时可通过轴端的中心孔使用拉马顺利拔出轴承与传动件，降低后期运维的难度。该轴的载荷特性以扭矩传递为主，同时承受少量传动件自重带来的径向弯矩，设计时已通过轴径校核满足弯扭组合强度要求，适配转速不超过3000r/min的连续回转工况，可在常温、无强腐蚀的常规工业环境下长期稳定运行。
