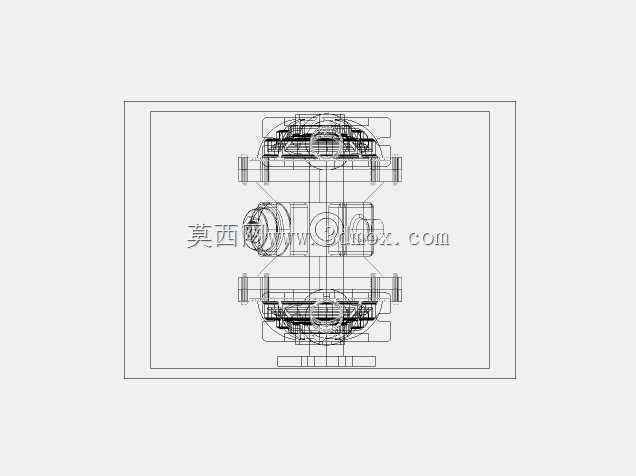

双腔气动隔膜泵结构三维设计

　　在化工溶剂输送、市政污泥压滤进料、食品级酱料转运、矿山尾矿浆体输送这类对泵体密封性能、自吸能力有严苛要求的场景里，隔膜泵的结构合理性直接决定整条产线的运行稳定性。这套隔膜泵的三维结构设计，完全围绕实际工况的使用痛点展开，没有冗余的装饰性结构，所有特征都服务于功能实现与安装维护的便捷性。

　　从结构逻辑来看，设计时优先考虑了隔膜往复运动的同轴度约束，将进出液流道对称布置在隔膜腔两侧，避免单侧流道压损过大导致的流量脉动超标。中间的动力连接段采用分体式连接耳设计，不需要完全拆解泵体就能更换隔膜片，这一点是针对现场运维时经常遇到的隔膜磨损更换场景做的优化——以往的整体式泵腔结构更换隔膜需要拆除全部进出液管路，至少耗费两三个工时，分体式结构只需要松开连接耳的紧固螺栓就能掀开腔盖更换易损件，大幅压缩停机维护时间。

　　进出液口的法兰连接尺寸完全匹配通用流体管路的安装标准，不需要额外制作过渡接头就能直接对接现场的工艺管路，安装边界上，泵体的底部安装脚预留了长条形调节孔，允许现场安装时存在±5mm的位置偏差，对土建基础的施工精度容错率更高。整体外形的宽度控制在常规管路支架的跨距范围内，不需要额外加宽支撑结构就能直接架设在现有管廊上，不会额外增加现场的安装改造成本。

　　流道设计上做了圆弧过渡处理，没有直角死区，避免输送含颗粒浆体时出现颗粒沉积堵塞流道的问题，隔膜腔的容积变化率经过反复校核，保证单次往复行程的输出流量稳定，不会出现明显的流量脉冲导致管路振动。气阀室的结构做了集成化设计，将换气阀芯、导向套、密封件整合在同一个阀块内，减少了外接管路的接头数量，从根源上降低了压缩空气泄漏的概率。

　　在过流部件的结构匹配上，进出口的单向阀采用锥面密封结构，阀瓣的升程做了限位设计，避免大流量工况下阀瓣开启过大导致复位滞后，引发回流降低容积效率。隔膜的压紧结构采用整圈均匀压边，不会出现局部压合力不足导致的隔膜边缘渗漏问题，同时压边圈的圆角做了钝化处理，避免长期往复运动时割伤隔膜造成提前失效。

　　设计过程中还考虑了不同工况的材质适配空间，三维模型里所有过流部件的连接尺寸都做了参数化关联，如果需要输送腐蚀性介质，只需要替换对应过流部件的材质，不需要改动整体安装尺寸就能完成适配，不需要重新设计安装基础与管路对接结构。泵体的重心落在安装脚的中心区域，运行时的往复惯性力可以通过安装脚直接传递到基础，不需要额外加装减震底座就能控制运行振动在允许范围内。

　　从实际选型适配的角度，这套结构可以覆盖低扬程、高自吸要求的流体输送场景，不管是输送带有一定粘度的流体，还是含有少量固体颗粒的浆体，结构上都没有卡滞、沉积的风险。所有运动部件的润滑点都预留了外部注油通道，不需要拆解泵体就能完成日常润滑保养，适配长期连续运行的工况需求。
