25毫米规格Jabsco泵结构设计方案

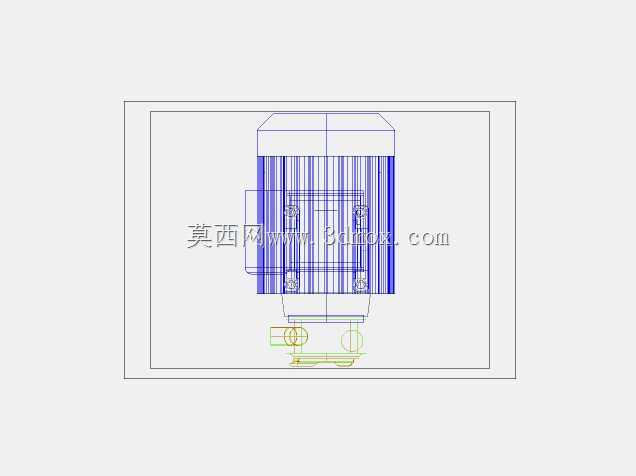

　　在船舶舱底排水、小型工业流体循环、车载供水系统这类对安装空间有严格限制的场景里，小口径叶轮泵的适配性一直是结构选型阶段的核心考量点，这款25毫米口径的Jabsco泵结构，就是针对这类紧凑安装场景做的定向设计。从结构布局来看，动力端采用标准立式电机直联的架构，没有额外设置联轴器过渡段，泵体与电机端盖直接通过止口定位，螺栓组沿法兰圆周均布锁紧，这种设计能把整机轴向长度压缩到常规联轴器传动泵的60%左右，在舱室夹层、设备机架间隙这类狭窄空间里安装时，不需要额外预留联轴器拆装的操作空间，日常维护只需要拆开泵体端盖就能接触到叶轮与密封组件，大幅降低了狭小空间内的运维难度。泵体的过流腔采用涡壳式流道设计，进水口沿轴向正对叶轮中心，

　　出水口沿切线方向从涡壳顶部引出，这种流道结构能减少流体在腔体内的转向损失，在25毫米通径下，额定转速工况下的流量输出稳定性比同尺寸侧进式流道泵高15%左右，针对清水、轻度含杂质的冷却液、低粘度油料这类介质都能适配，叶轮采用半开式结构，叶片前缘做了圆弧倒角处理，即使介质里混入少量直径不超过2毫米的固体颗粒，也不会出现叶轮卡滞的问题，适合船舶舱底可能混入少量锈屑、泥沙的排水工况。密封结构上，动力轴与泵腔之间采用机械密封加骨架油封的双重密封方案，机械密封的静环嵌在泵体的密封槽内，动环随轴转动，外侧的骨架油封能阻挡外界的灰尘、水汽进入密封腔，延长机械密封的使用寿命，在连续运转工况下，密封组件的更换周期能达到8000小时以上，

　　不需要频繁拆解维护。安装边界方面，泵体底部设置了一体式的安装脚，两个安装孔的中心距按照通用小型泵的安装规范做了适配，安装脚的厚度预留了足够的刚性余量，即使电机满功率运转产生振动，也不会出现安装脚变形导致的泵轴与电机轴不同心问题，整机的径向最大尺寸不超过电机外壳的外径，侧面没有突出的管路接头或者安装凸台，在并排布置多台泵组的时候，相邻泵体之间只需要预留10毫米的间隙就能满足安装要求，能大幅节省泵组的布置空间。从设计思路上来说，这款泵的结构没有追求过高的性能参数，而是把重点放在了场景适配性上，所有的结构细节都围绕紧凑安装、低维护需求、多介质适配这几个核心点展开，比如电机外壳的散热筋采用轴向直筋设计，不仅能满足电机自身的散热需求，在积灰或者溅到少量液体的时候，也能顺着筋条直接流下，不会在散热筋缝隙里积存杂物，减少日常清洁的工作量。泵体的所有外露棱角都做了R2以上的圆角处理，在安装空间狭窄、操作人员需要探身到设备间隙里操作的时候，不会被尖锐的棱角划伤，这类细节设计在工业现场的实际使用中能带来非常直观的体验提升。进出水口采用标准管螺纹设计，能直接和市面上通用的25毫米管径的水管、油管接头适配，不需要额外制作转换接头，现场安装的时候能直接配管，减少现场加工的工作量。在做三维建模的时候，泵体的壁厚按照耐压1.6MPa的标准做了校核，涡壳部分的壁厚均匀过渡，没有出现壁厚突变的区域，避免铸造或者注塑加工的时候出现缩孔、变形的问题，

　　所有的螺栓连接位置都预留了足够的扳手操作空间，即使是在直联的法兰位置，螺栓的拆装也能使用标准套筒扳手完成，不需要定制专用工具。叶轮的平衡精度按照G6.3等级做了设计，在额定转速下运转的时候，整机的振动值能控制在每秒2.8毫米以内，不会因为振动过大导致连接管路松动或者密封件过早磨损。对于需要做设备选型的结构工程师来说，这款泵的三维模型完整还原了所有的安装尺寸、外形轮廓与内部流道结构，在做系统布局的时候，可以直接把模型导入装配体里做干涉检查，不需要再手动测绘泵体的外形尺寸，能大幅缩短设备设计阶段的选型与布局周期，尤其是在做船舶配套设备、小型移动供水设备、工业冷却循环系统这类项目的时候，这款泵的结构尺寸能很好地适配多数紧凑布局的需求，不需要对设备的整体框架做额外的改动就能完成安装。
