单缸发动机活塞组件简易结构设计

　　在小型通用动力、教学演示以及入门级动力改装的场景中，活塞作为发动机核心往复运动部件，其结构合理性直接决定了整机的运行稳定性与密封性能。这款简易活塞结构针对小排量单缸动力场景设计，适配排量60cc左右的两冲程或四冲程小型动力单元，可用于植保机械、小型航模动力、教学拆装实训台架等场景，不需要复杂的冷却与强化结构，满足低负荷、短周期运行的使用需求。

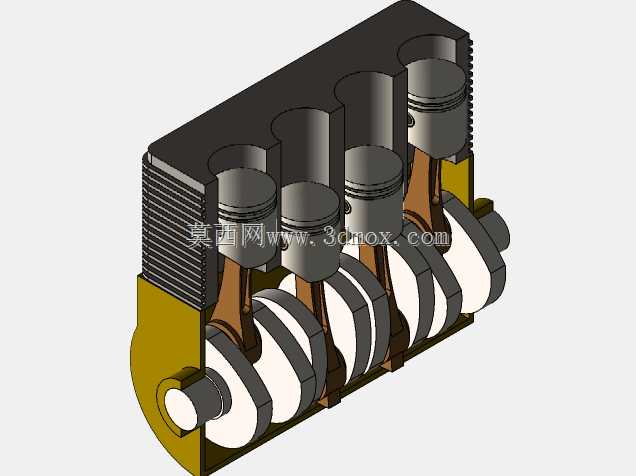

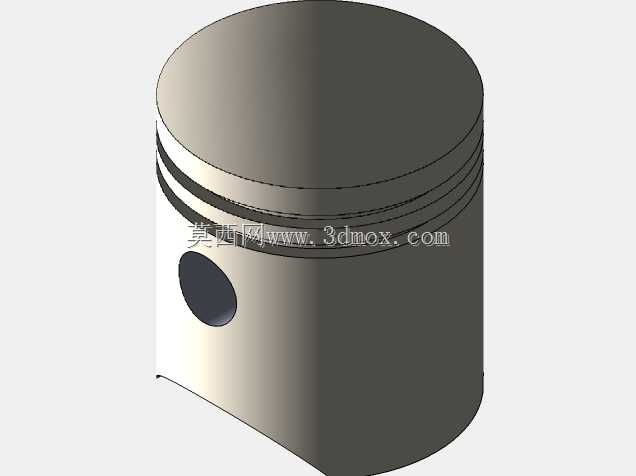

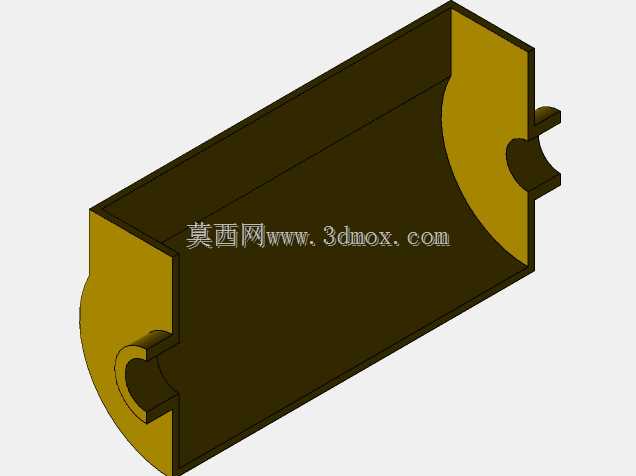

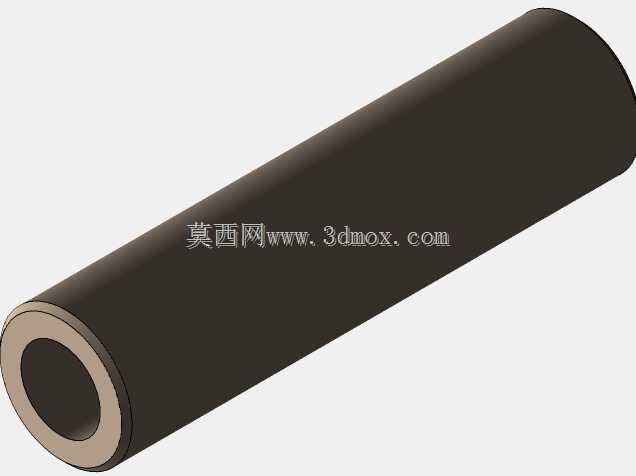

　　从功能特性来看，该活塞头部设置了三道环槽，最上方两道为气环安装位，最下方一道为油环安装位，气环负责密封燃烧室高压燃气，避免做功行程中燃气窜入曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳。活塞销孔采用贯穿式设计，与活塞销采用过渡配合，安装时可通过热装工艺实现紧密连接，活塞销另一端连接连杆小头，将活塞承受的燃气爆发压力传递给连杆，进而驱动曲轴旋转输出动力。活塞顶部采用平顶设计，结构简单加工方便，能够在压缩行程中形成规则的燃烧室形状，适配半球形或楔形燃烧室的缸盖结构，减少气流死区，提升混合气燃烧效率。

　　设计过程中优先考虑了加工便利性与装配容错率，活塞整体采用圆柱形结构，外圆尺寸按照选定的气缸内径预留了合理的配缸间隙，避免热态下活塞膨胀造成拉缸故障，同时间隙值控制在合理范围内，不会因间隙过大造成活塞敲缸、密封失效问题。活塞裙部做了长度优化，在保证活塞往复运动导向性的前提下缩短了裙部长度，减少活塞与气缸壁的接触面积，降低运行过程中的摩擦阻力，适配小型动力高转速运行的特性。活塞销孔的位置经过重心校核，销孔中心与活塞中心存在微小偏置，能够在活塞换向时减少敲缸噪音，提升运行平顺性。

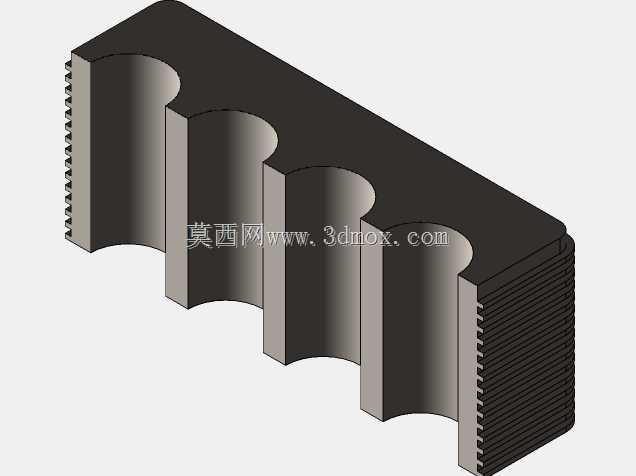

　　安装边界方面，该活塞的径向最大尺寸为活塞头部外圆直径，装配时需要从气缸下端向上推入，安装前需要在活塞环、活塞裙部表面涂抹适量润滑油，活塞环开口需要按照规定角度错开，避免开口对齐造成漏气。活塞销两端需要安装卡簧，限制活塞销的轴向窜动，避免销子窜出刮伤气缸壁。该结构没有设置复杂的内冷油道，也没有采用强化钢片或特殊涂层，完全针对低负荷、低成本的应用场景，材料可选用普通共晶铝硅合金，通过重力铸造即可完成毛坯生产，后续仅需要普通车削、钻削工序即可完成加工，不需要复杂的热处理与表面处理工艺，生产成本低，加工门槛低，适合入门级机械设计学习者练习结构设计，也可用于小型动力设备的维修替换配件开发。

　　在实际台架测试场景中，这类简易活塞能够承受最高6000转/分钟的运行转速，持续输出功率不超过3kW，完全满足小型通用动力的使用需求，结构上没有冗余设计，所有特征都服务于密封、传力、导向三个核心功能，没有多余的装饰性特征，建模过程中所有尺寸都按照机械设计手册中活塞设计的规范取值，环槽宽度、深度，销孔直径、位置，裙部长度等参数都经过运动干涉校核，活塞运行到上止点和下止点时，都不会与气门、曲轴平衡块发生碰撞，装配公差按照IT7级精度设定，能够满足普通小型动力的装配精度要求。
