低压阀装配夹持用工装夹具结构

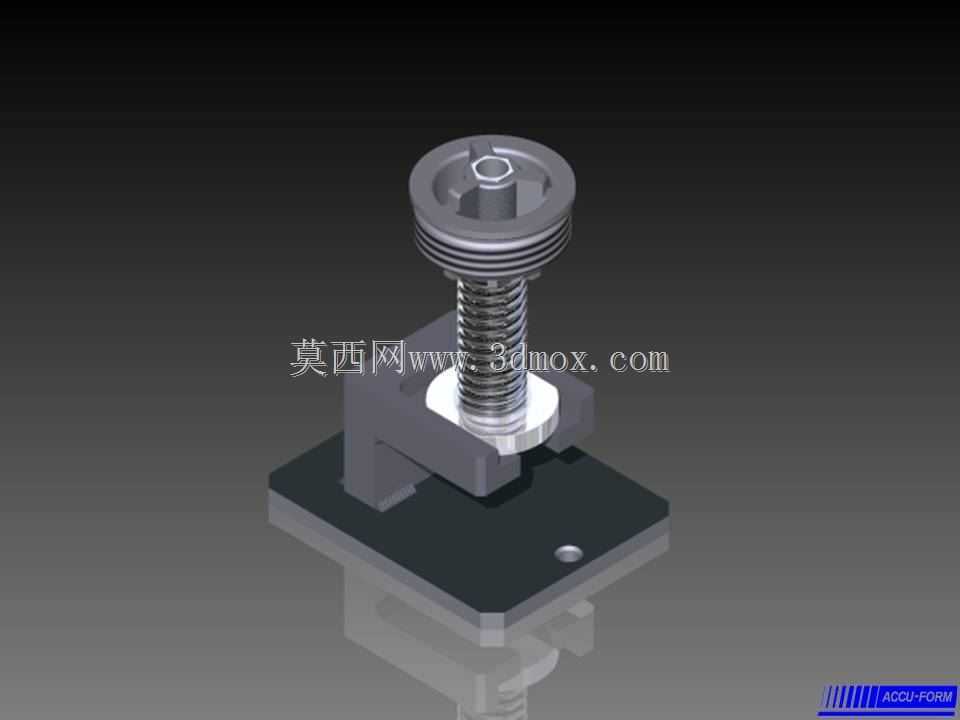

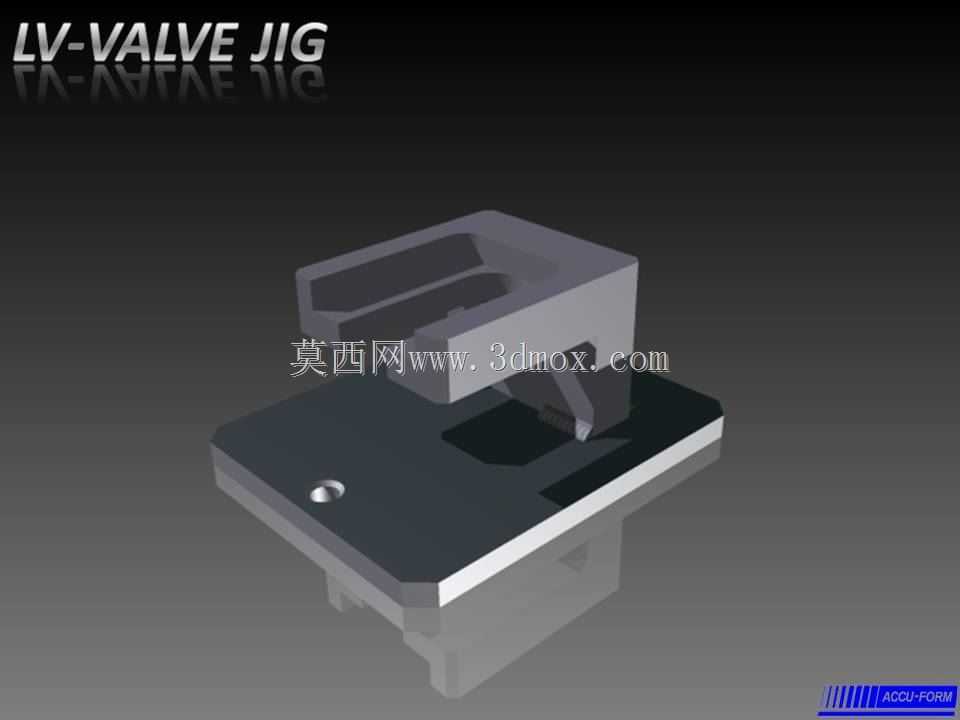

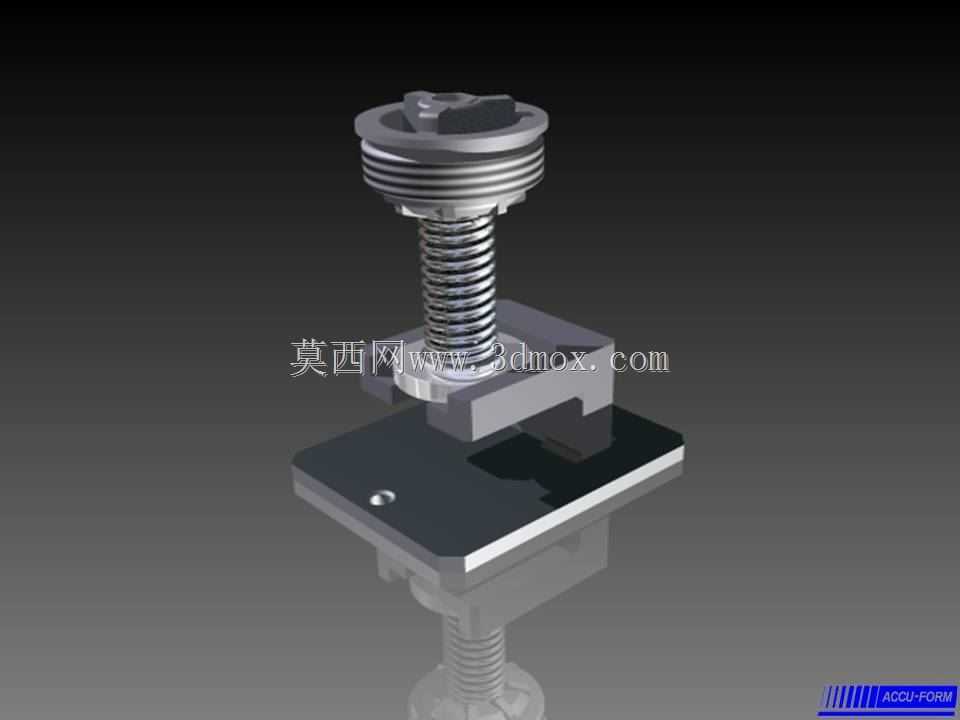

　　这款夹持结构主要面向低压阀类零部件的工序装夹场景，在低压阀的生产装配、精度检测、局部修配环节都能适配使用，区别于通用平口钳的通用装夹逻辑，这款夹具针对低压阀的阀体外形、接口位置做了适配性的结构设计，能避免通用夹具装夹时出现的阀面压伤、定位偏移、装夹干涉问题。从结构组成来看，整套夹具分为底座承托、固定挡块、活动压头、螺纹驱动四个核心部分，底座采用平板式结构，底面预留了标准的工作台安装孔位，可直接固定在钳工台、检测平台或者小型加工工位的台面上，安装边界适配常规工位的T型槽间距，不需要额外做过渡转接板就能完成固定。固定挡块设置在底座的一侧，和活动压头形成对夹的装夹空间，挡块的夹持面做了和低压阀阀体侧面对应的仿形缺口，

　　装夹时阀体的定位凸台可以直接卡入缺口内，不需要反复找正就能保证阀体的装夹位置精度，能大幅减少单件装夹的辅助时间。螺纹驱动部分采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的螺距更大，夹紧行程更长，同时螺纹副的接触面积更大，夹紧时的自锁性能更好，装夹完成后不会因为工位的轻微振动出现松脱问题，活动压头和螺杆的连接位置做了回转间隙设计，夹紧过程中压头可以随阀体的接触面自动微调角度，保证压合面和阀体表面完全贴合，避免局部点接触造成的阀体压痕，也能让夹紧力均匀分布在阀体接触面上，不会出现装夹变形。在实际使用场景中，针对低压阀的阀芯装配工序，工人可以先将阀体放置在底座承托面上，将阀体的侧定位面靠紧固定挡块，之后旋转顶部的滚花手轮，

　　螺杆带动活动压头下行，直到压头压紧阀体的上端面，此时阀体的上下、左右方向都被完全限位，装配阀芯、拧动阀盖接口的时候，阀体不会出现跟转或者移位，不需要额外的手扶固定，单人就能完成整套装配操作。如果是用于低压阀的气密性检测工序，这套夹具的底座可以直接适配检测平台的定位孔，装夹后阀体的各接口位置完全外露，不会遮挡检测接头的安装空间，检测时的充压管路可以直接连接到阀体接口上，不需要反复调整阀体位置。设计过程中，整体结构做了轻量化的考量，底座的厚度在保证整体刚性的前提下做了减薄处理，整套夹具的重量控制在单人可搬运的范围内，方便不同工位之间的周转调用，活动压头的行程预留了足够的余量，除了常规规格的低压阀之外，

　　相近尺寸的其他小型阀类零部件也可以适配装夹，不需要更换夹具就能完成多品类小批量零件的装夹作业。夹持面的边缘位置都做了倒角处理，避免零件取放过程中被锐边划伤，螺纹部分预留了润滑脂存储槽，长期使用过程中可以定期加注润滑脂，减少螺纹副的磨损，延长夹具的使用寿命。底座的承托面做了平面度处理，平面公差控制在0.02mm以内，装夹后阀体的基准面和承托面完全贴合，检测阀体的形位公差时，不会因为基准面倾斜出现测量误差。和通用的台虎钳相比，这款夹具的装夹定位更具针对性，不需要更换软钳口或者加装定制垫块就能完成低压阀的可靠装夹，装夹效率比通用夹具提升40%以上，同时装夹的一致性更好，批量装配或者检测时，每个零件的装夹位置偏差可以控制在很小的范围内，能有效降低因为装夹偏差造成的装配不合格或者检测误差问题。在安装适配性上，底座的安装孔采用长圆孔设计，固定到工作台的时候可以微调夹具的位置，适配不同工位的安装孔位偏差，不需要重新在工作台上打孔就能完成安装固定。滚花手轮的直径做了加大设计，夹紧操作时不需要借助加力杆，徒手就能达到足够的夹紧力，操作更顺手，也能避免加力杆操作时夹紧力过大造成的阀体变形问题。
