工业管路对接用LVD系列装配夹具结构

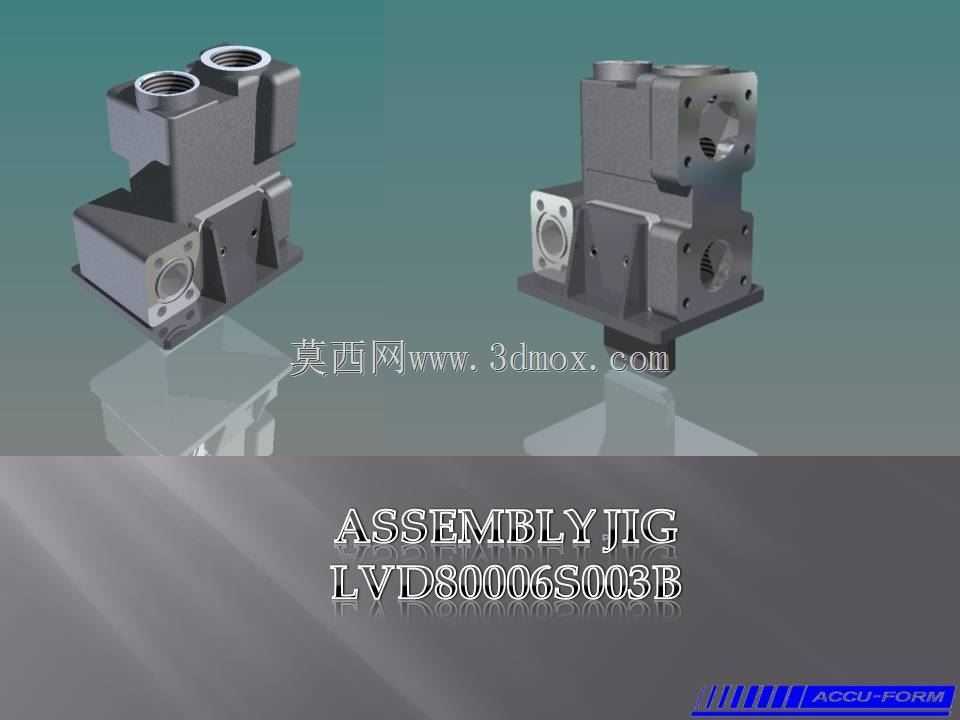

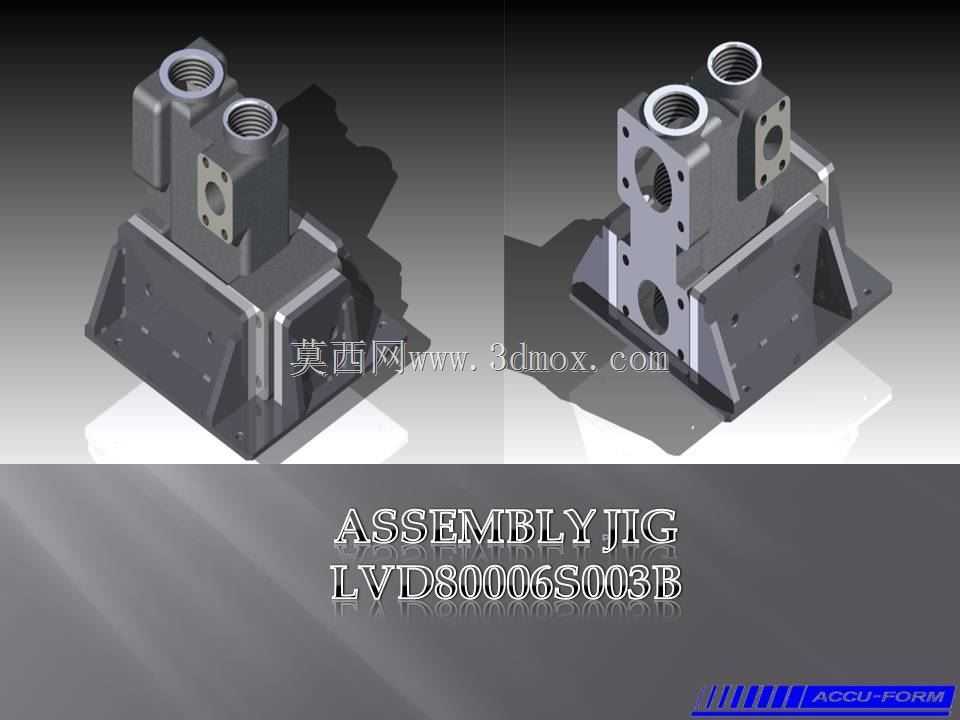

　　这款装配夹具主要面向工业流体管路、阀组集成件的预装对接工序，常见于液压阀块组装、气动管路集成、工业流体控制模组的生产装配环节，用来解决多通路口径部件对接时的同轴度偏差、装夹受力不均导致的密封面错位问题。在实际产线应用中，这类夹具一般布置在装配工位的台架上，不需要额外搭配复杂的动力源，依靠自身的定位基准面完成待装工件的快速限位，相比通用台钳装夹，能避免工件外表面被夹伤，同时保证多个接口的空间位置精度，减少后续管路对接时的强行掰正操作，降低密封件被剪切破损的概率。

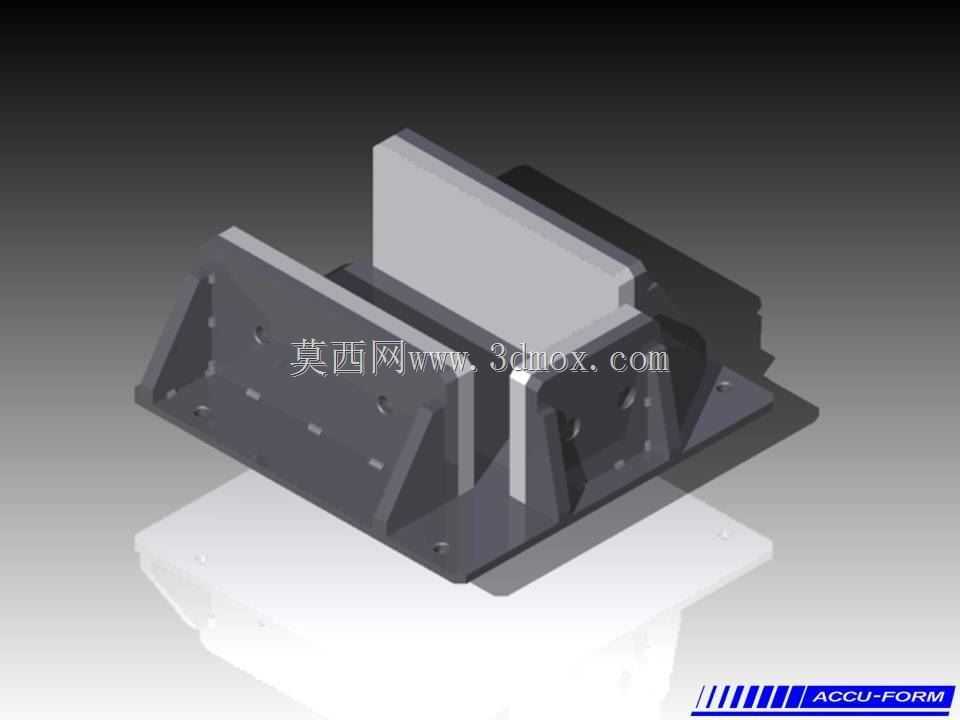

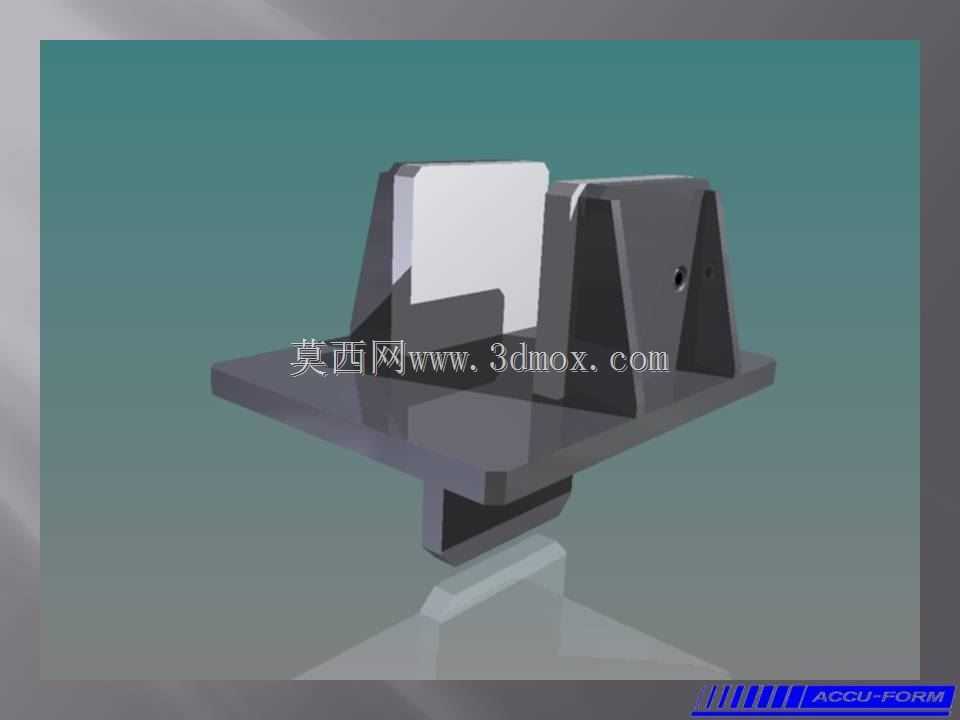

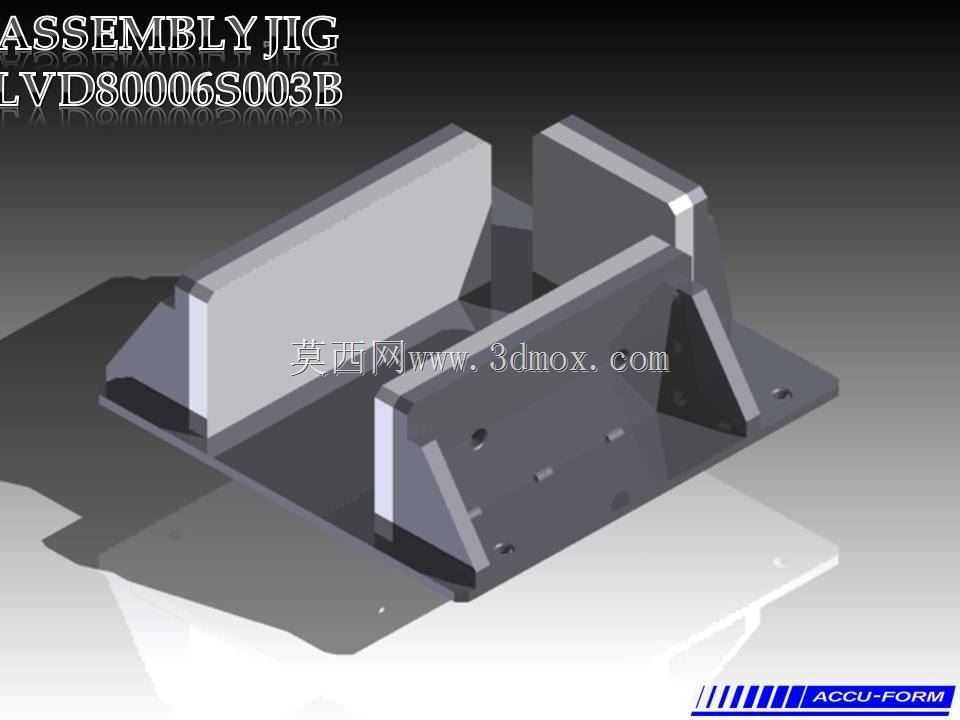

　　从结构设计来看，夹具底部采用带加强筋的梯形安装底座，底座上预留了多组沉头安装孔，安装孔的孔位按照标准T型槽工作台的槽距做了匹配设计，既可以直接通过螺栓固定在钢制装配工作台上，也能搭配快速夹钳实现工位间的快速移位，底座的底面做了0.02mm平面度的精加工处理，安装后不会出现翘曲晃动，保证上部定位结构的基准精度。上部的定位立座采用分体式拼接结构，两个垂直布置的立板分别对应待装工件的两个垂直安装基准面，立板上开设的圆形通孔与待装工件的管路接口同轴，通孔周边预留了法兰安装的螺纹孔位，装夹时可以先将一侧的阀件或者管路接头通过螺栓预固定在立板上，再将对接的另一部分工件沿着导向斜面推入定位位置，不需要反复调整对齐位置。

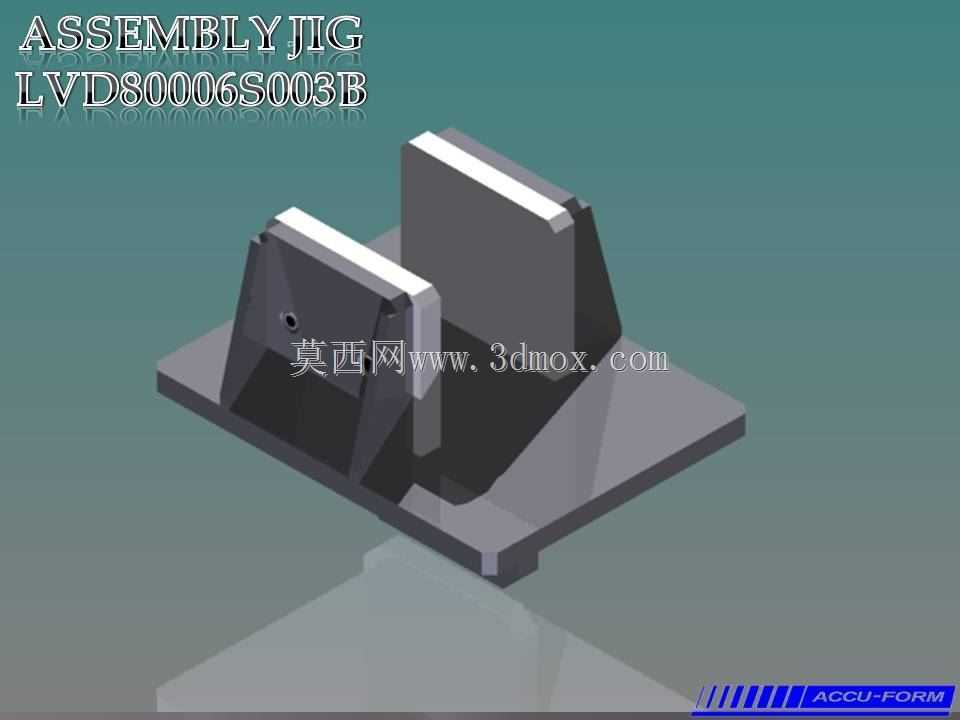

　　立座与底座之间的三角加强筋采用满焊连接后做了二次时效处理，消除焊接应力带来的长期使用变形，筋板的厚度根据装夹时的最大受力做了匹配，当对接的管路通径在50mm以内、装配拧紧力矩不超过120N·m时，整个立座的形变量可以控制在0.03mm以内，完全满足金属硬密封、O型圈密封类管路对接的精度要求。立板上的定位孔周边做了1x45°的导向倒角，方便待装工件的轴端或者法兰凸台快速导入，不会因为孔口的锐边刮伤工件的密封面。夹具上部预留的两个垂直向上的内螺纹接口，是用来对接工艺测试管路的，当工件完成预装后，可以直接通过这两个接口通入压缩空气或者压力油，完成装配后的密封性测试，不需要将工件从夹具上拆下再转运到测试工位，减少了二次装夹的辅助时间。

　　设计过程中特意将夹具的整体重心控制在底座的中心投影范围内，即使在装夹较重的铸钢阀组时，也不会出现侧翻风险，整体的外形尺寸控制在长320mm、宽240mm、高280mm的范围内，不会占用过多的工位空间，相邻工位布置时不会产生操作干涉。所有的棱边都做了倒钝处理，避免操作人员在上下料时被锐边划伤，外露的金属表面做了喷塑处理，在车间多油污、多切削液的环境下不容易生锈，日常维护只需要定期清理定位面上的杂物即可，不需要特殊的保养操作。针对不同规格的同系列阀组，只需要更换立板上的定位衬套，就可以快速适配不同通径的工件装夹，底座和加强筋部分可以通用，大幅降低了多品种小批量生产时的工装制造成本。在实际使用场景中，这类夹具还可以搭配扭矩扳手使用，因为工件被完全限位，拧紧接头螺栓时不会跟转，操作人员不需要额外使用扳手固定工件，单人即可完成整个装配和测试工序，相比传统的自由装配模式，单工位的装配效率可以提升40%以上，同时装配后的密封不良率能降低到0.5%以下，尤其适合批量生产的流体控制元件装配环节使用。
