多工位连续带料冲裁冲孔模具结构

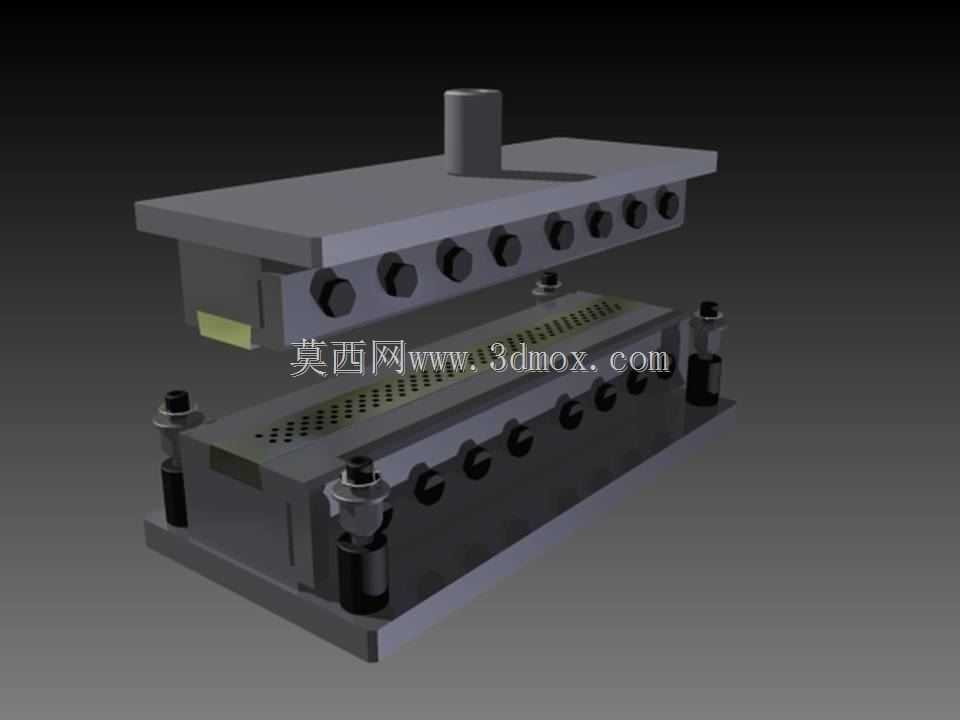

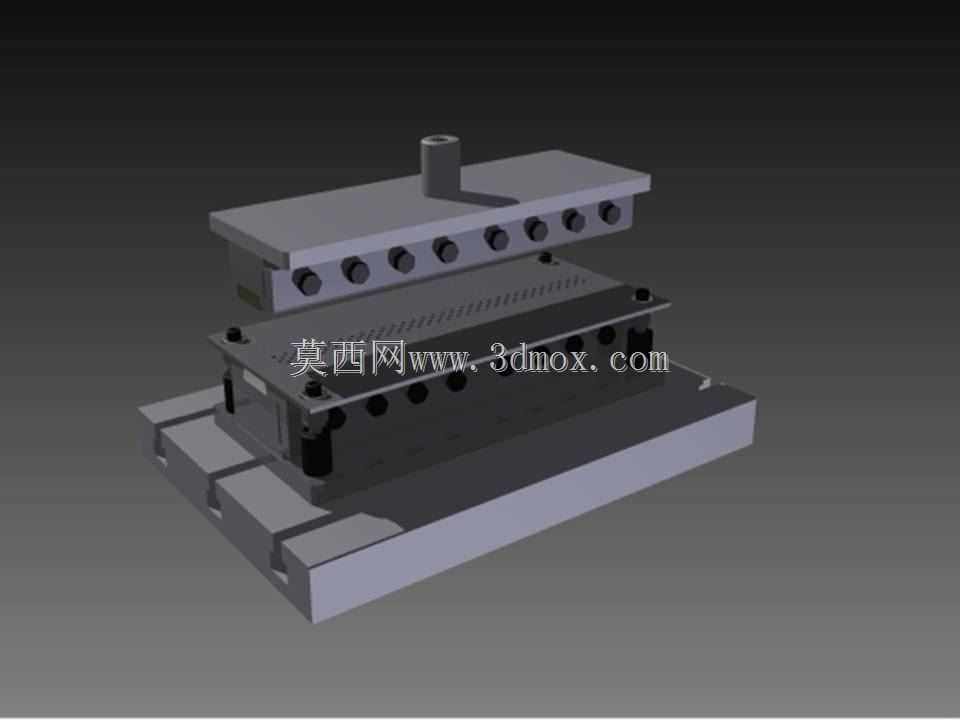

　　这套冲裁冲孔工装主要适配常规开式机械冲床的安装接口，用于金属带料的连续冲孔加工工序，在五金冲压、钣金加工、家电零部件生产、通讯配件冲压等场景中应用广泛，可完成薄金属带料的批量多孔同步冲裁作业，替代单工序冲孔的低效生产模式，适配0.2-2mm厚度的冷轧钢带、镀锌带材、铝合金带材的连续送料加工。从结构布局来看，整套模具采用上下模分体式设计，上模部分通过模柄与冲床滑块连接，模柄采用标准圆柱直柄结构，适配多数普通冲床的滑块安装孔尺寸，上模座集成了多组等距排布的冲孔凸模，凸模采用台阶式固定结构，通过卸料板的精准导向保证冲裁间隙均匀，避免冲孔过程中出现毛刺过大、凸模崩刃的问题。下模部分对应凸模位置设置了密集排布的凹模孔，凹模采用镶块式结构，

　　单个冲裁位置磨损后可单独更换镶块，无需整体报废凹模，大幅降低后期维护成本，下模座两侧设置了可调式导料板，可根据带料宽度灵活调整导料间距，适配不同幅宽的带料送料需求，导料板表面做了淬火硬化处理，减少带料长期摩擦带来的导向面磨损。上下模之间采用独立导柱导套结构做精密导向，导柱设置在下模座四角位置，导套压装在上模座对应位置，合模过程中导柱先进入导套完成导向，再进行冲裁动作，可抵消冲床滑块自身的精度误差，保证上下模对中精度，避免啃模问题。卸料部分采用弹性卸料结构，卸料板通过内置的矩形弹簧提供卸料力，冲床滑块上行时，卸料板可将箍在凸模上的带料平稳脱出，避免带料随凸模上行产生变形，卸料板对应凸模位置设置了精准的导向间隙，同时兼具凸模保护作用，

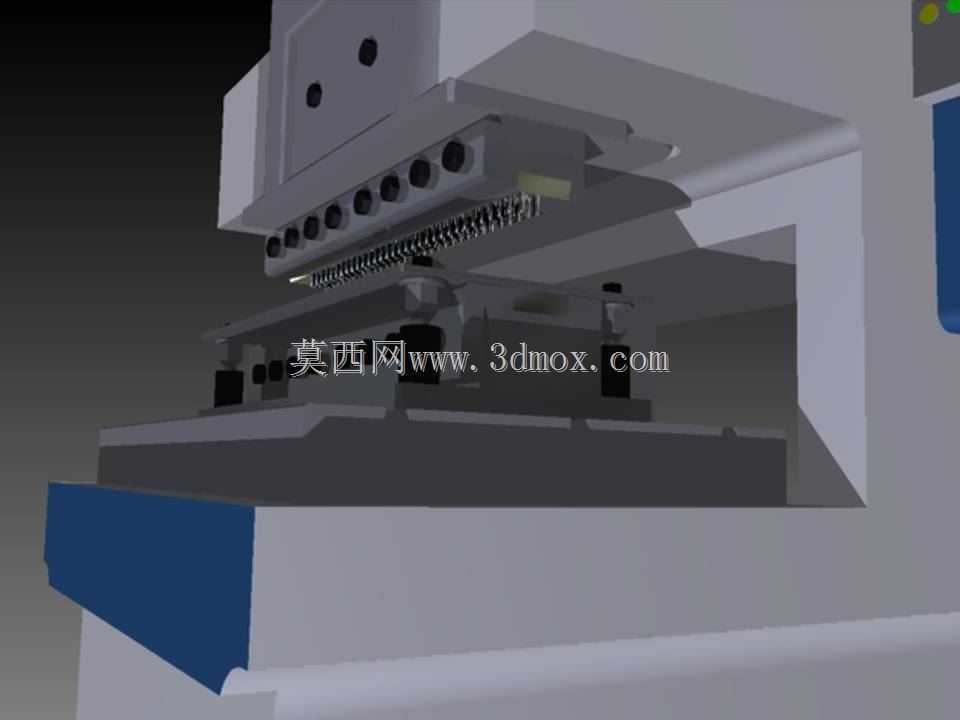

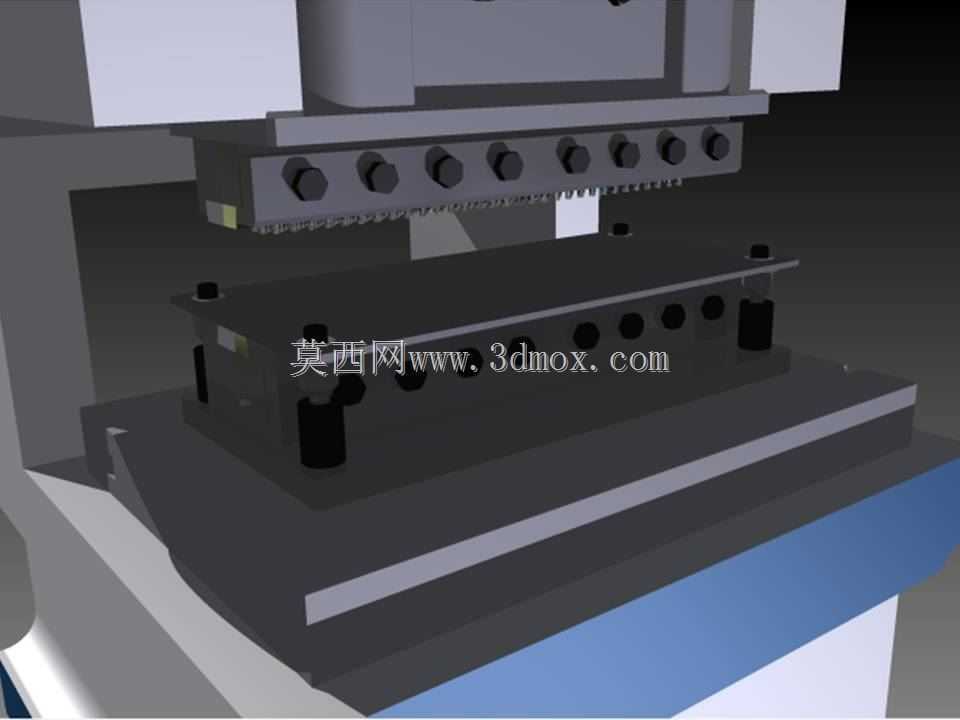

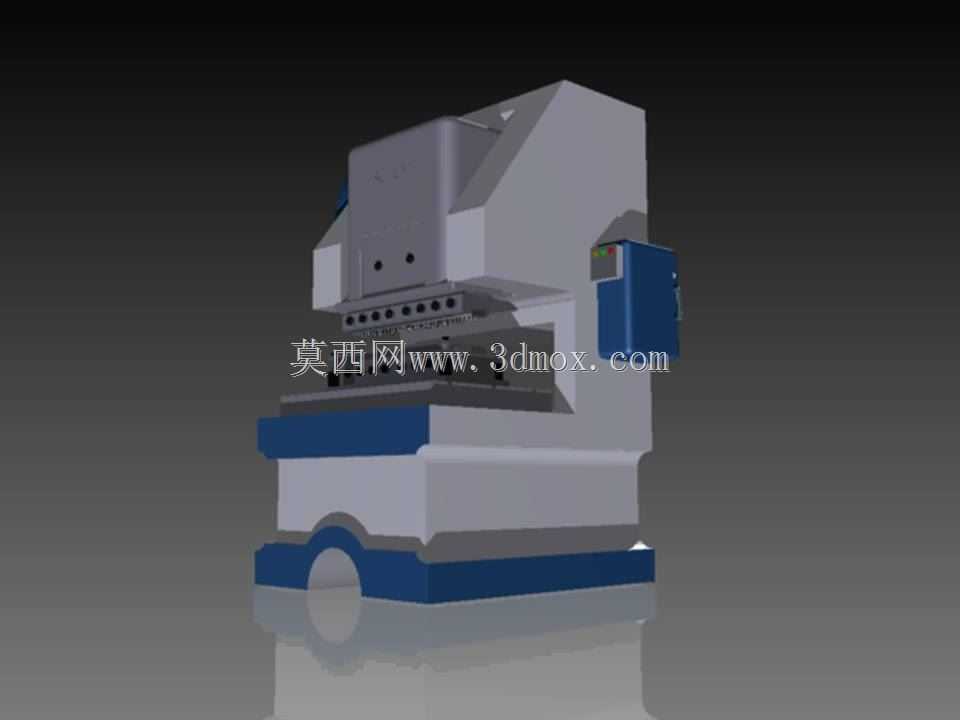

　　减少小直径凸模受侧向力断裂的风险。从安装边界来看，整套模具的闭合高度、模座长宽尺寸均适配公称压力25吨到63吨区间的普通开式冲床，上下模座的安装槽位置匹配标准冲床的T型槽间距，无需额外改装即可快速装夹固定，下模座预留了废料滑落通道，冲裁产生的圆形废料可直接通过凹模孔落入下模座的废料腔，顺着冲床工作台的落料孔排出，无需人工频繁清理模面废料。设计过程中重点考虑了连续冲压的稳定性，凸模的排布采用等距错位布局，保证冲裁过程中各点位的冲裁力均匀分布，避免冲床滑块受偏载导致精度下降，同时各凸模的长度做了微差处理，实现阶梯式冲裁，降低瞬时冲裁力峰值，减少冲床的负载冲击。模具的刃口部分均采用合金工具钢材质，淬火硬度控制在合理区间，

　　兼顾刃口耐磨性和抗冲击韧性，可满足数十万冲次的批量生产需求，日常维护仅需定期检查刃口磨损情况、调整卸料弹簧预紧力、补充导柱润滑脂即可，无需复杂的拆解保养。在实际生产场景中，这套模具可搭配滚轮送料机实现全自动连续冲压，带料从导料板送入后，每完成一次冲床行程，送料机按固定步距推送带料，可连续完成整卷带料的冲孔加工，生产效率远高于单工序冲孔模，冲孔的位置精度可控制在±0.02mm以内，孔壁断面光滑无撕裂，满足多数精密五金件的冲孔精度要求，适合批量生产网孔板、散热件、通讯屏蔽件等带密集孔位的冲压零件。
