树脂玻璃材质插塞定位夹持工装

　　在电子通讯类产品的小零件组装、检测工序中，插塞类零件的批量定位夹持一直是影响工位节拍的关键环节，这类零件体积偏小，外形多为圆柱状，若采用传统的金属卡槽夹持，很容易在零件表面产生压痕，且批量排布时的对位精度难以统一，这款插塞夹具夹持器正是针对这类工序痛点设计的工位级定位工装。从结构来看，该夹持器采用透明树脂玻璃作为主体基材，这类材料本身具备良好的可视性，操作人员在取放插塞零件时，可以直接透过基材观察插塞的落座状态，无需反复调整视角确认零件是否安装到位，同时树脂玻璃的表面硬度适中，不会对插塞的接触表面造成划伤，相比金属材质的夹具，也不会在与电子零件接触时产生金属碎屑掉落的问题，适配对洁净度有一定要求的电子组装工位。

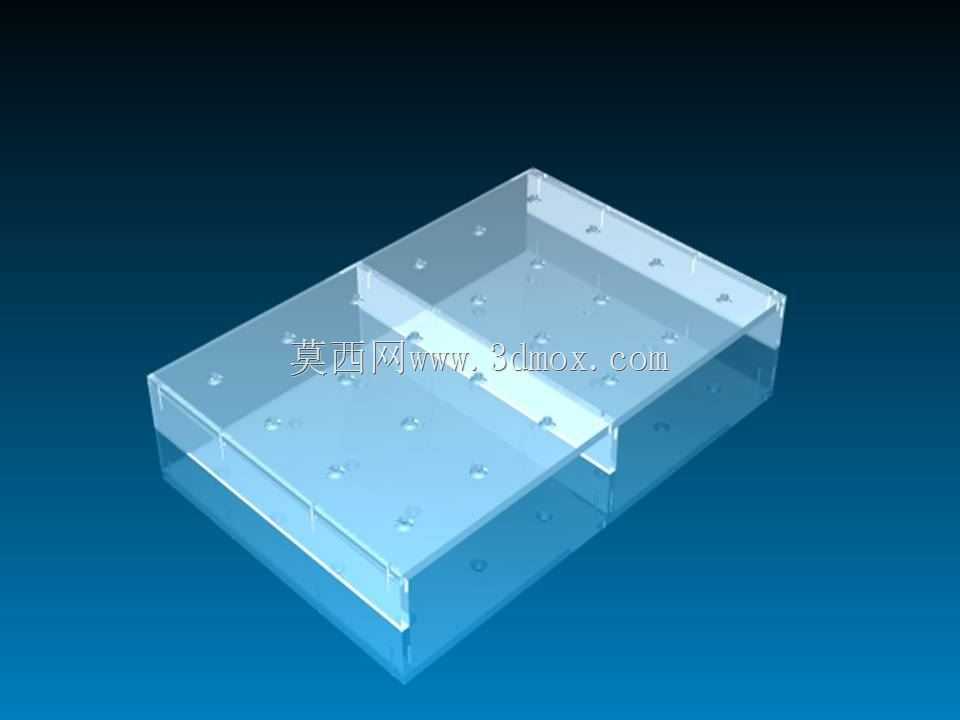

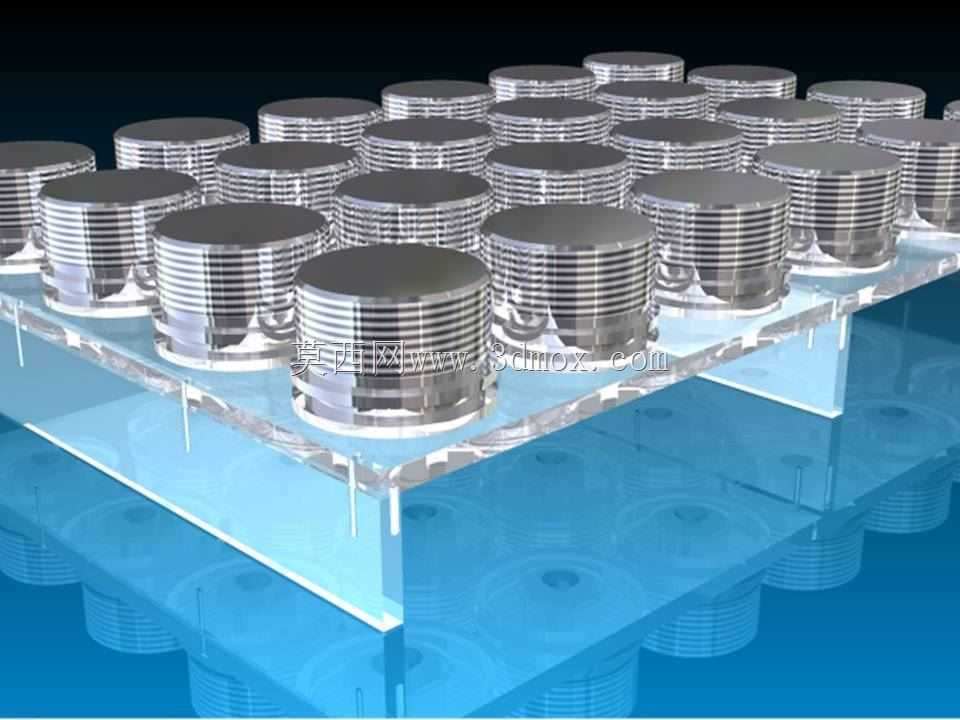

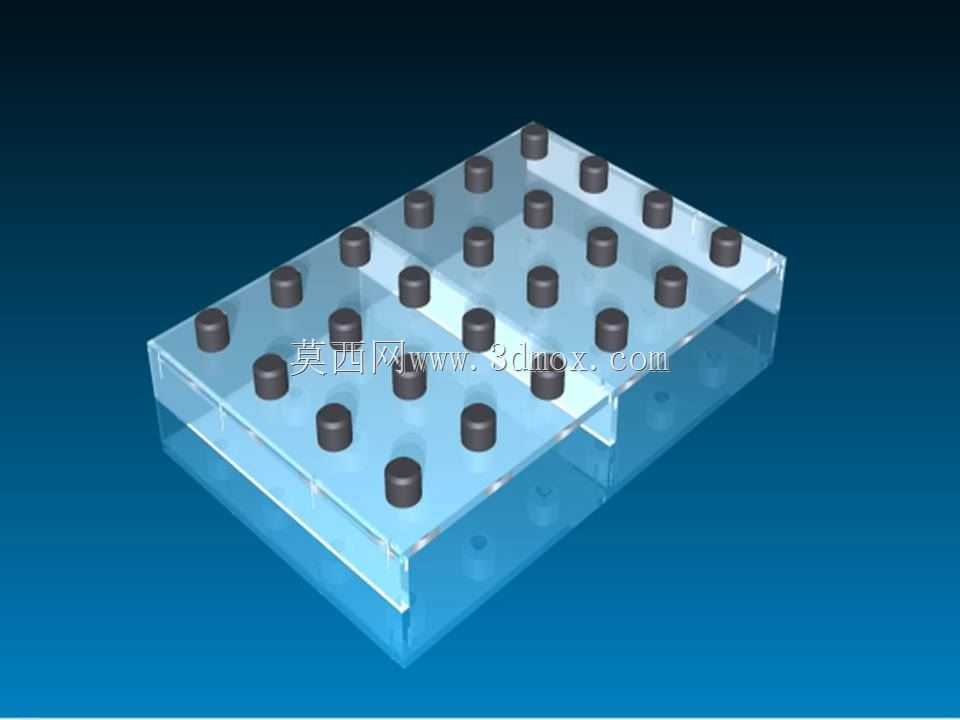

　　主体基座采用矩形板式结构，上表面按照矩阵式排布了多组圆柱形定位凸台，每个凸台的外径与对应插塞的内孔尺寸做了间隙配合设计，配合公差控制在0.02mm到0.05mm之间，既可以保证插塞可以顺畅套入凸台完成定位，又不会因为间隙过大导致插塞在后续工序中出现歪斜偏移。凸台的排布间距参考了产线操作人员的手指操作间距，相邻两个凸台的中心距预留了足够的取放空间，避免批量取放零件时手指碰到相邻工位的已装配件，降低零件掉落、碰伤的概率。基座的厚度经过受力校核，在满负载搭载所有插塞零件的情况下，基座的平面度变形量控制在0.01mm以内，不会因为长期使用出现中部下凹的变形问题，保证所有定位凸台的顶面高度保持一致，适配后续的点胶、检测、

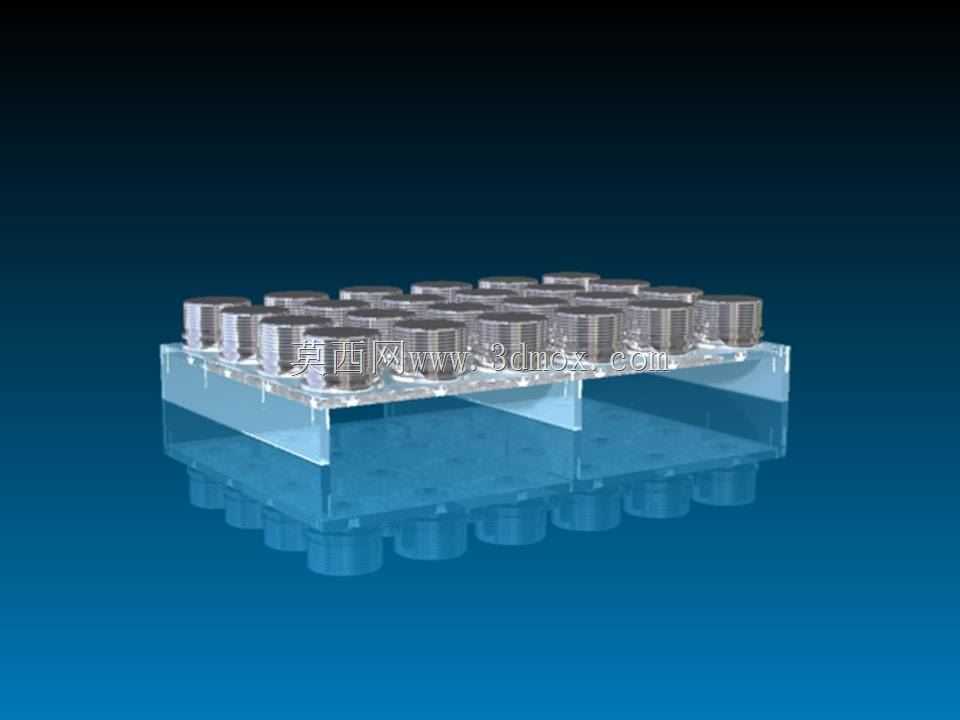

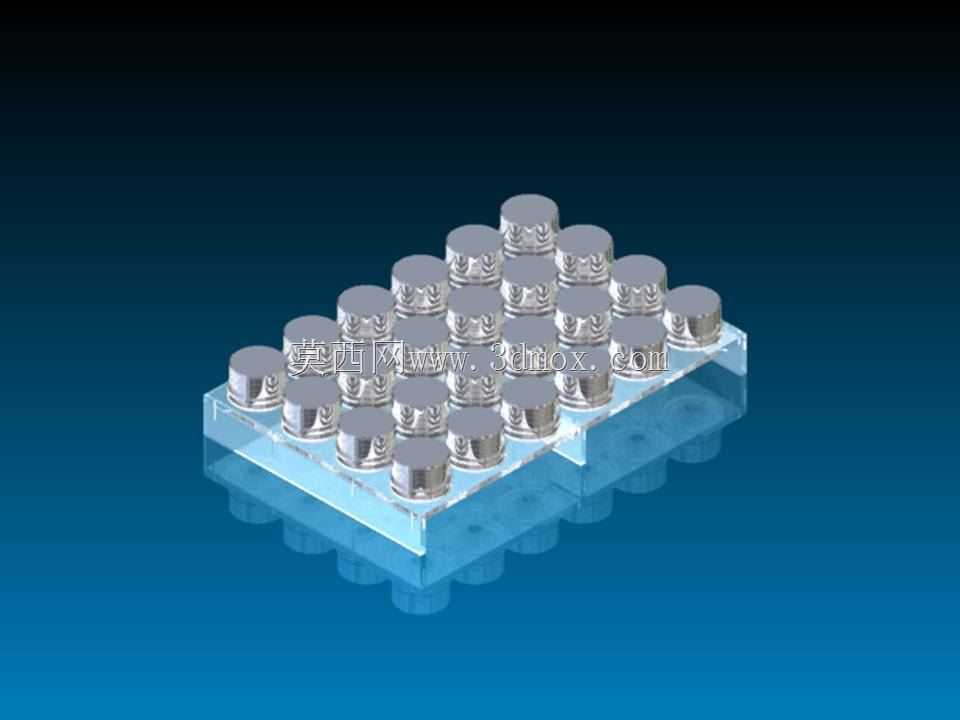

　　引脚焊接等平面度要求较高的工序。基座的侧边做了45度倒角处理，没有尖锐的棱角，避免操作人员在搬运、更换夹具时被划伤，同时倒角结构也可以在夹具安装到工位台时起到导向作用，快速对准工位台上的安装定位边。在实际应用场景中，这款夹持器可以直接放置在组装工位的防静电台面上使用，也可以根据产线的自动化改造需求，在基座的底部预留安装孔位，固定到自动化流转的载具上，配合机械手完成插塞零件的自动上料、下料作业。相比传统的一对一单个夹具，这种矩阵式排布的夹持器可以一次性完成24个插塞零件的定位夹持，单工位的零件装载量提升三倍以上，操作人员单次装夹完成后即可连续完成多道工序的作业，减少反复取放夹具的辅助时间。树脂玻璃材质本身具备一定的耐化学腐蚀性能，

　　在工序间需要使用酒精擦拭清洁夹具表面的污渍、助焊剂残留时，不会出现表面被腐蚀发雾的问题，长期使用依然可以保持良好的透明度，降低夹具的更换频率。定位凸台与基座采用一体化加工成型，没有额外的拼接缝隙，不会在缝隙中积攒灰尘、加工碎屑，日常清洁只需要使用无尘布擦拭表面即可，维护难度极低。在安装边界上，该夹持器的整体外形尺寸适配常规的小型工位载具规格，不需要对现有产线的工位台面、流转载具做额外的改造即可直接投入使用，对于多品种小批量的通讯类插塞生产场景，只需要更换对应外径凸台的同规格基座，即可快速完成产线的换型调整，不需要重新设计整套夹持机构，大幅缩短产线换型的调试时间。在设计过程中，特意将凸台的高度设置为插塞总长度的三分之一，既可以保证插塞套入后有足够的定位深度，不会因为外力触碰出现倾倒，又不会因为凸台过高导致插塞取下时需要施加过大的拔取力，降低操作人员的作业强度，也避免拔取力过大导致插塞变形。基座的底部做了整体的平面精加工，表面粗糙度控制在Ra1.6以内，放置在光滑的工位台面上时具备足够的摩擦力，不会因为操作人员的触碰出现滑移，不需要额外的固定压块即可保持位置稳定。针对部分需要配合视觉检测的工位，透明的树脂玻璃基座不会在视觉成像中产生强反光，避免因为基座反光导致视觉系统误判插塞的安装状态，提升视觉检测的准确率。
