4英寸带刹车功能脚轮结构设计

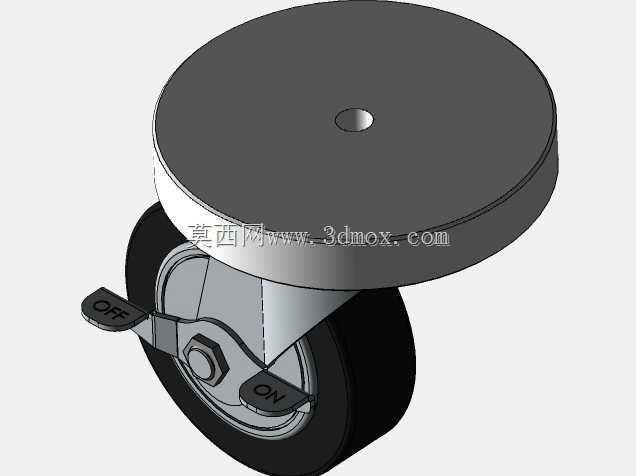

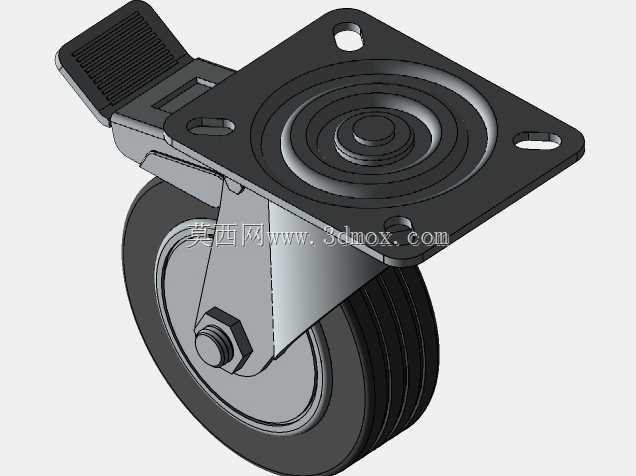

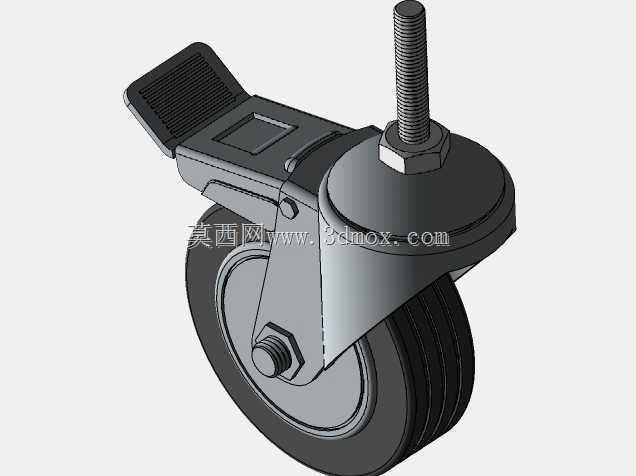

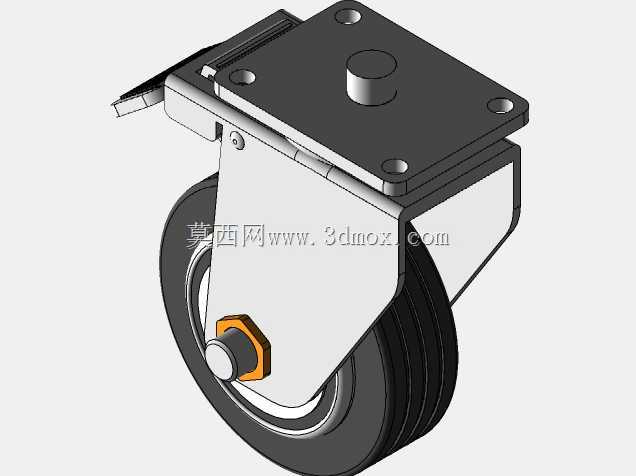

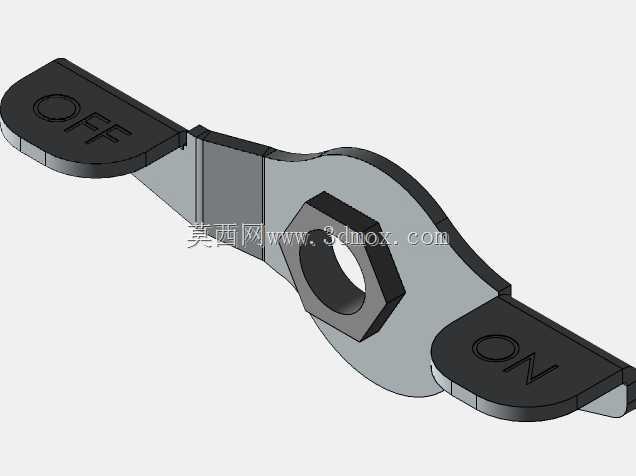

　　在各类需要频繁移位的工业与民用设备底部，脚轮是承担移动承载、转向功能的核心部件，这款4英寸规格的带刹车脚轮，适配多数中型载荷的移动设备使用场景，从车间物料周转车、办公转椅到医用病床、轻型仓储货架，都能见到同结构脚轮的应用。不同于无制动功能的普通脚轮，这款产品集成了拨片式刹车锁止结构，拨片两端分别标注ON与OFF标识，操作人员无需额外工具，仅用脚踩踏对应拨片端即可完成锁止与释放操作，锁止状态下可同时限制滚轮转动与支架转向，避免设备停靠时出现滑移、偏移问题，在有坡度的地面、设备作业需要固定位置的场景下，制动结构的可靠性直接影响使用安全。

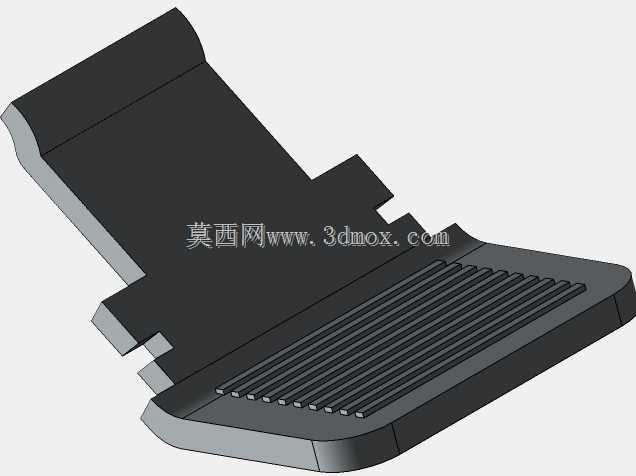

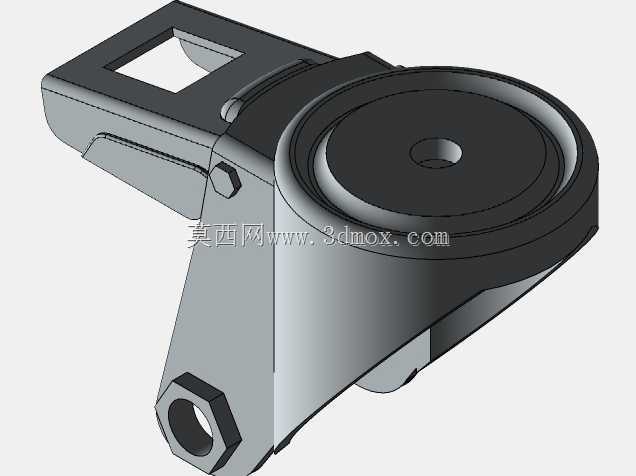

　　从结构设计逻辑来看，这款脚轮的刹车拨片采用了杠杆式施力结构，中部的六角安装位对应轮架的转轴部位，拨片下压时通过偏心结构顶紧滚轮外圈与转向轴承位，实现双重锁止，这种结构的优势在于操作力矩小，踩踏时不需要过大的施力就能完成锁止，同时结构零件少，长期使用的磨损点集中在拨片与轮体接触的耐磨部位，后期维护更换成本低。拨片两端的踩踏位做了加宽的平面设计，边缘做了圆弧过渡处理，避免操作人员踩踏时出现滑脱，表面的凹凸标识即使在光线较差的车间环境下，也能通过脚感快速分辨锁止与释放档位，减少误操作概率。

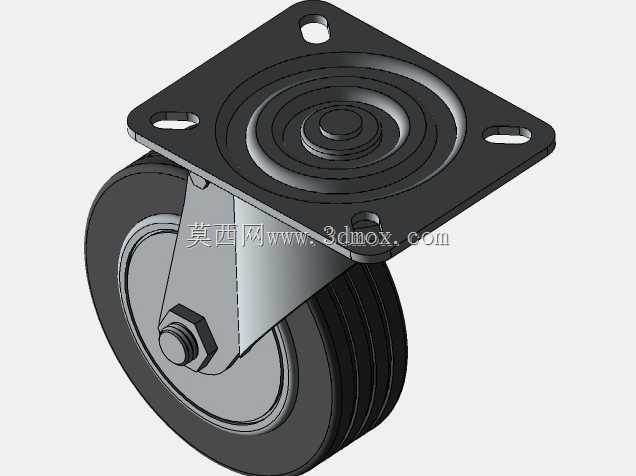

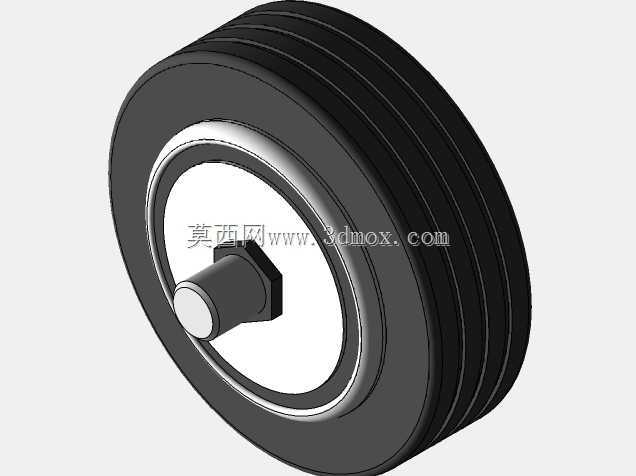

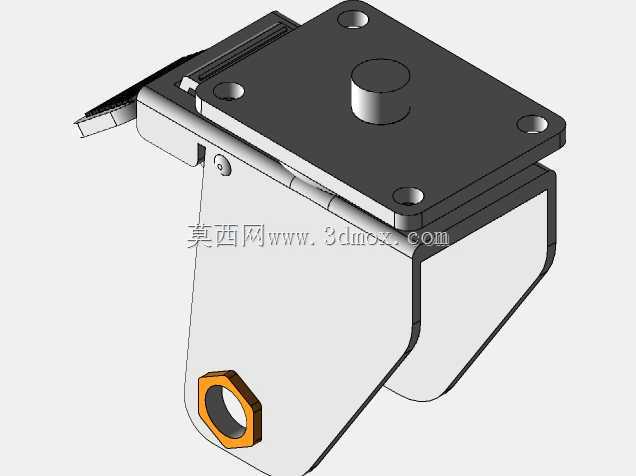

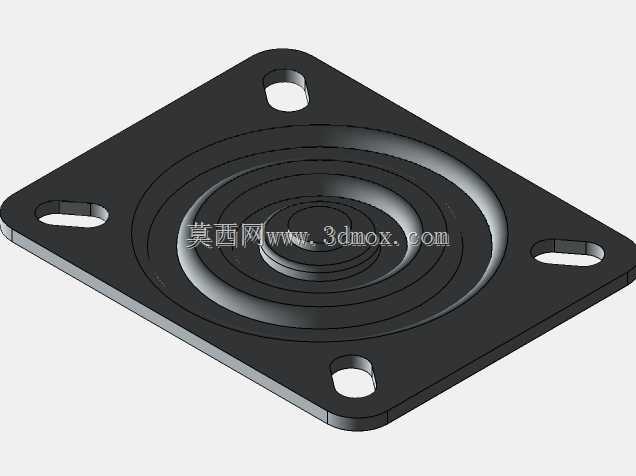

　　尺寸与安装边界方面，4英寸的轮径适配多数常规安装高度要求，轮体转动时的回转半径经过校核，不会与设备底部的安装支架、线缆排布产生干涉，中部的六角连接位尺寸匹配标准脚轮安装支架的转轴规格，不需要额外定制转接件就能直接替换同规格的普通脚轮。设计过程中需要重点关注拨片的转动行程，既要保证锁止时接触压力足够，避免锁止失效，也要控制释放状态下拨片与轮体的间隙，防止移动过程中出现摩擦异响、阻滞滚轮转动的问题。拨片的材质选用具备一定韧性与强度的冲压钢板，表面做防锈处理，适配车间多粉尘、偶尔接触水渍的使用环境，接触轮体的部位做了局部加厚处理，提升耐磨性能，延长刹车结构的使用寿命。

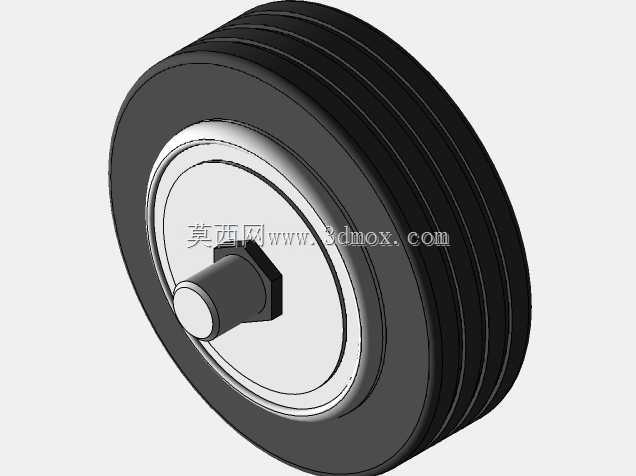

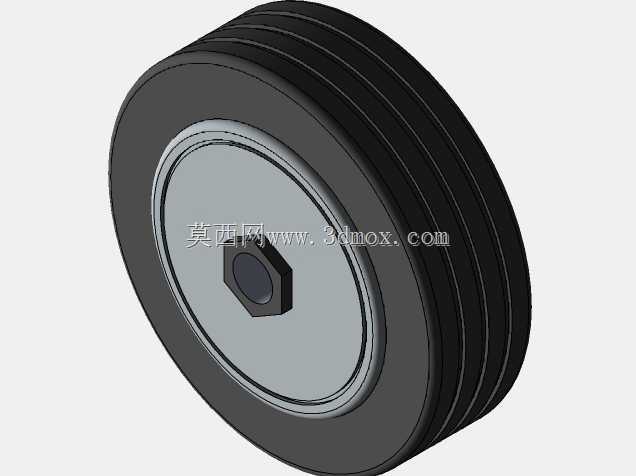

　　在实际选型应用中，这类带刹车脚轮通常会在设备的四个安装位全部配置，或者在对角位置配置带刹车款、其余位置配置普通万向轮，兼顾移动灵活性与停靠稳定性。针对不同的使用场景，轮体材质可以搭配聚氨酯、尼龙、橡胶等不同材质，适配不同地面的承重、防滑与静音需求，但刹车拨片的结构可以通用，不需要针对轮体材质重新设计制动结构，具备较好的通用性。设计建模时需要重点验证拨片转动过程中的干涉情况，尤其是在轮架转向到极限角度时，拨片的踩踏位不能与轮架、设备底部结构产生碰撞，同时要保证踩踏操作时的空间足够，不会出现脚踩不到拨片的情况。安装位的六角结构需要做公差匹配，既要保证拨片转动灵活无卡滞，也要避免间隙过大导致刹车时拨片晃动、锁止力度不足的问题。
