2.5英寸带刹车插杆式万向脚轮结构

　　在各类需要短距离移位的轻载设备场景中，脚轮是决定移动顺畅度与驻停可靠性的核心基础部件，这款2.5英寸规格的带刹车插杆式万向脚轮，主要适配办公座椅、医用推车、轻型物料周转架、小型设备移动底座这类单轮负载在30kg以内的应用场景，日常使用中既需要满足灵活转向的移动需求，也要能在指定位置快速锁止，避免设备出现非预期滑移。

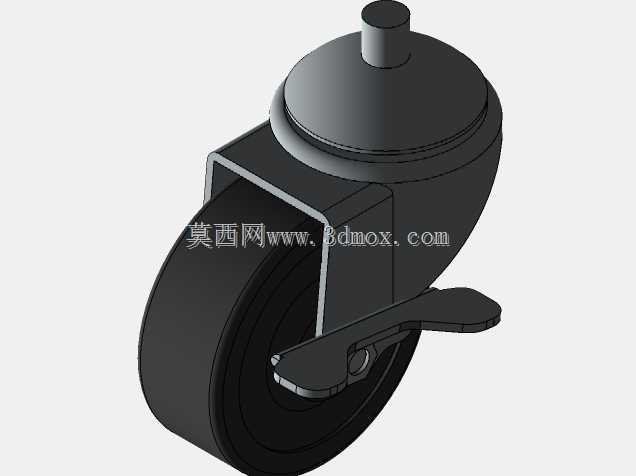

　　从结构设计逻辑来看，这款脚轮采用插杆式安装结构，顶部的圆柱形插杆为安装定位端，适配对应管径的安装套管，安装时直接插入配套的设备底座套管即可完成装配，相比平板式安装脚轮，插杆结构不需要额外打孔拧装螺丝，装配效率更高，也不会出现安装孔位对位偏差的问题，安装边界上插杆的直径与插入深度做了标准化适配，能兼容市面多数轻型移动设备的标准安装位，轮体直径为2.5英寸，整体安装后总高度控制在合理区间，不会过度抬高设备底座的离地高度，避免设备重心过高带来的侧翻风险。

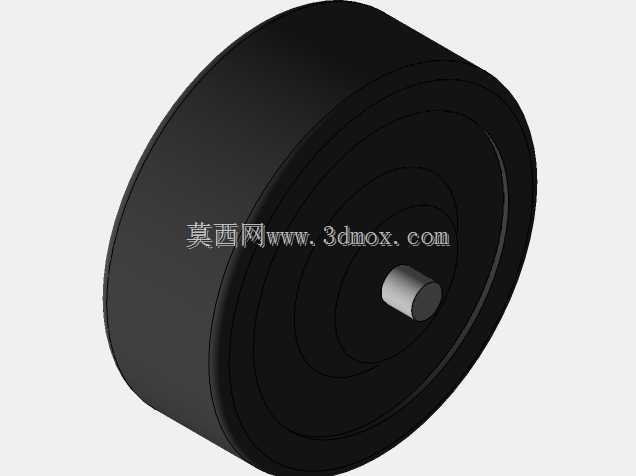

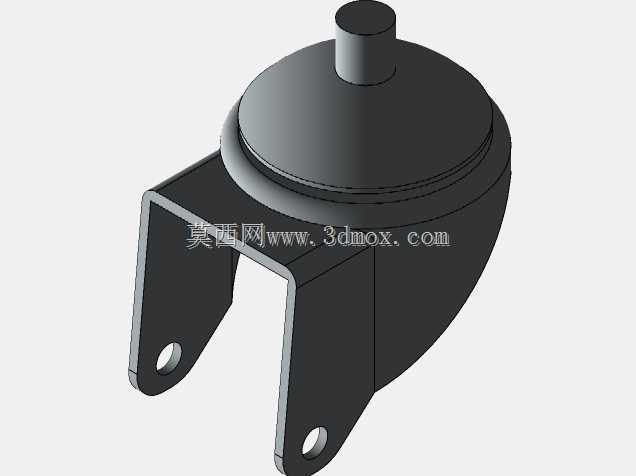

　　转向结构采用全包式回转支架设计，顶部的圆形封盖将回转轴承结构完全包覆，能避免日常使用中灰尘、毛发、碎屑进入回转间隙，长期使用也不会出现转向卡滞的问题，支架采用弯折成型的金属结构，轮体两侧的支撑臂做了圆弧过渡处理，没有尖锐棱角，避免使用过程中剐蹭周边物体或者划伤操作人员。轮体采用软质耐磨橡塑材质，滚动过程中噪音低，不会划伤环氧地坪、实木地板、瓷砖等常见地面材质，轮面宽度做了优化，在保证滚动阻力小的前提下，增大了和地面的接触面积，单位面积压强更低，软质轮面也能越过地面细小的缝隙、凸起，不会出现卡轮的问题。

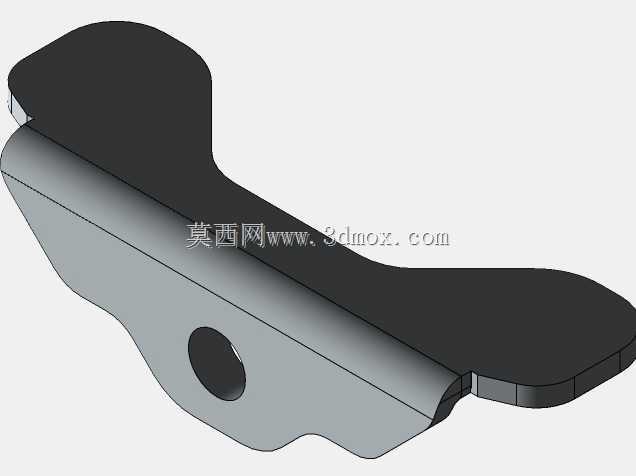

　　附带的刹车结构为拨片式侧刹，拨片延伸到支架外侧，不需要下蹲探身就能用脚踩踏完成锁止与解锁操作，锁止状态下会同时卡紧轮体的转动与支架的回转，既不让轮子滚动，也不让支架转向，驻停稳定性更好，踩下刹车拨片后，锁止结构会嵌入轮体侧面的卡槽与回转结构的定位槽，不会因为设备轻微晃动就出现松脱解锁的问题，解锁时只需要向上顶起拨片就能恢复万向移动状态，操作反馈清晰，不需要额外的工具辅助。

　　建模过程中对各个部件的配合间隙做了精准还原，插杆与支架回转部分的同轴度、轮体与支撑臂的转动间隙、刹车拨片的活动行程都按照实际装配公差做了设定，既还原了实际产品的装配关系，也能直接用于选型参考、装配模拟，结构上没有冗余的设计，各个部件的受力路径清晰，垂直方向的载荷通过插杆传递到回转支架，再通过两侧支撑臂传递到轮轴，最终分散到轮体与地面接触的区域，在额定负载下不会出现支架变形、轮轴弯折的问题。日常使用中这类脚轮不需要额外加注润滑油，全包式的回转结构能长期保持润滑脂的密封状态，维护成本很低，软质轮面的耐磨性能也能满足日常高频移动的使用需求，正常办公或者车间环境下使用寿命能达到数年之久，不会出现短时间内轮面磨损脱胶、转向卡顿的问题。针对不同的使用场景，这类插杆式脚轮也可以根据需求选配不带刹车的版本，或者更换不同硬度的轮面材质，比如需要在有油污的车间环境使用，可以更换硬质尼龙轮面，耐油污性能更好，需要在静音要求高的办公或者医疗场景，就采用这款软质橡塑轮面，滚动噪音能控制在40分贝以内，不会干扰周边环境。
