多工位接线端子排结构设计方案

　　在低压电气布线、成套控制柜装配、工业设备内部接线场景中，接线端子排是实现导线规整接驳、电气连接可靠导通的核心基础配件，本次设计的多工位接线端子排，针对密集布线场景下的接线效率、连接稳定性、安装便捷性做了针对性结构优化，适配多股铜芯导线的快速接驳需求。从实际使用场景出发，这类端子排常被安装在控制柜内的DIN导轨上，或是直接通过端部安装孔固定在设备绝缘安装板上，用来实现主控回路与现场传感元件、执行器件之间的导线中转连接，避免多股导线直接铰接带来的接触不良、绝缘失效、后期维护查线困难等问题，尤其在6回路及以上的分线场景中，一体式多联端子排相比单个独立端子，能大幅减少安装固定的工作量，同时保证各接线位的间距统一，满足电气安全爬电距离要求。

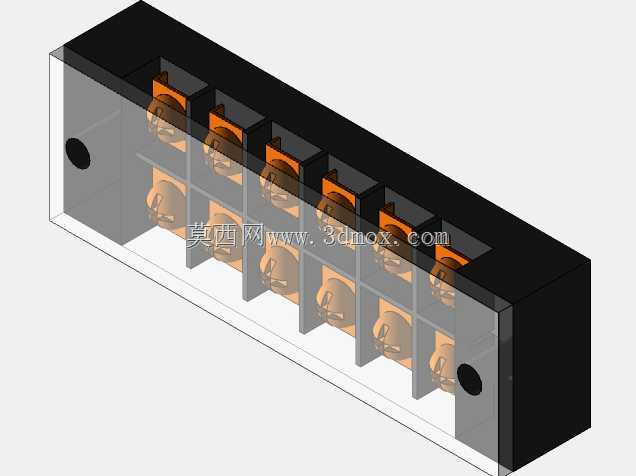

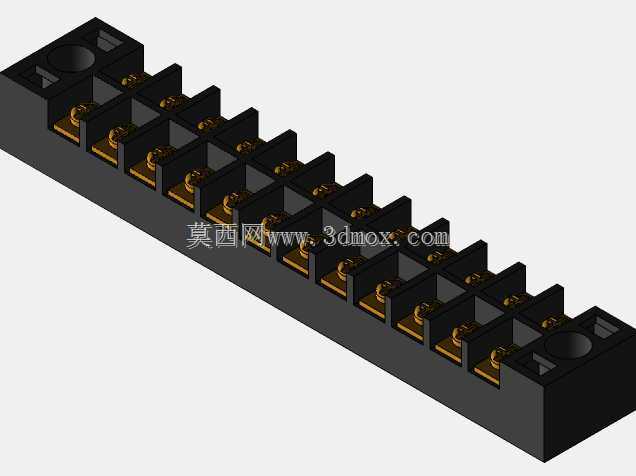

　　设计过程中首先考虑的是绝缘基座的结构强度与绝缘性能，基座采用整体式长条形结构，外部设置半透明防护外罩，既可以直观观察内部接线片的压接状态，也能防止外部灰尘、金属碎屑落入接线位造成短路风险，基座两端预留圆形安装固定孔，可直接通过螺丝完成固定安装，无需额外适配安装附件。每个独立接线位之间设置绝缘分隔筋，将相邻的导电接线片完全隔开，避免不同回路导线之间发生短接，分隔筋的高度与外罩内壁贴合，形成独立的接线腔室，即使单根导线的压接端头出现毛刺外露，也不会触碰到相邻回路的导电部件。内部导电接线片采用高导电率的铜质基材冲压成型，每个接线位设置上下两层压线结构，可同时接入两根同规格或相近规格的导线，适配不同线径的导线接驳需求，接线片的压线部位设计有防滑压纹，当锁紧螺丝压紧导线时，压纹可以嵌入导线线芯表层，增大接触摩擦力，避免设备运行过程中受振动影响导致导线松脱，同时降低接触电阻，减少大电流通过时的接头发热问题。

　　从安装边界尺寸来看，整组端子排的长度根据接线位数量做模块化适配，单组6位端子排的整体宽度控制在常规安装预留尺寸范围内，相邻接线位的中心间距满足低压电气安全规范要求，接线位的螺丝锁紧方向垂直于安装面，接线操作时无需倾斜工具，在柜内狭窄安装空间中也能顺利完成导线压接操作。基座底部设计有与标准导轨适配的卡扣结构，除了端部螺丝固定外，也可以直接卡装在标准电气安装导轨上，适配不同安装场景的固定需求，卡扣位置做了加厚处理，避免多次拆装后出现卡扣断裂、基座松动的问题。外罩与基座之间采用滑槽式装配结构，装配时从端部滑入即可完成固定，不需要额外的卡扣或紧固件，后期维护时只需滑开外罩就能检查所有接线位的压接状态，操作便捷。

　　在功能特性设计上，充分考虑现场接线的实际操作痛点，每个接线位的导线入口做了导向倒角，导线插入时不会被基座边缘刮伤绝缘层，即使是多股软线，不压接冷压端头也能顺利插入接线腔，配合锁紧螺丝的压片结构，能将散开的线芯完全压紧，不会出现线芯散丝外露的情况。接线螺丝采用标准规格的通用螺丝，现场维护时不需要配备特殊规格的工具，用常规十字螺丝刀就能完成锁紧与松脱操作，螺丝的行程做了限位设计，完全松脱时螺丝也不会从基座上掉落，避免柜内作业时螺丝掉落造成电气短路隐患。基座材质选用阻燃级绝缘材料，满足电气配件的阻燃等级要求，即使接头出现异常发热，也不会引燃基座造成火情蔓延，材料的抗老化性能适配工业现场的温湿度变化范围，长期使用不会出现材质脆化、绝缘性能下降的问题。

　　从结构建模的角度来看，整个端子排的建模过程优先保证各部件的装配干涉检查，绝缘分隔筋与接线片之间预留合理的装配间隙，既不会因为间隙过大导致接线片晃动，也不会因为间隙过小造成装配困难，外罩与基座的滑槽配合公差控制在合理范围内，滑入过程顺畅无卡滞，装配后外罩无松动晃动。每个接线片的建模严格按照冲压工艺的成型逻辑，折弯部位预留合理的圆角，避免实际生产时出现冲压开裂问题，压线部位的压纹深度做了参数化设置，可根据不同线径的适配需求调整压纹参数，实现同基座结构适配不同载流量的接线片选型。端部安装孔的位置与尺寸兼容常规的安装螺丝规格，安装孔周边做了加厚凸台，锁紧安装螺丝时不会出现基座开裂的问题。
