2英寸丝杆安装万向旋转脚轮结构

　　日常做非标设备和工装治具设计时，脚轮是很容易被忽略但直接影响使用体验的部件，很多新手选型时只看载重参数，忽略安装方式、回转半径和轮体材质，最后做出来的设备要么推不动，要么转向卡滞，甚至安装后和底部结构干涉，返工调整安装座浪费大量时间。这款2英寸规格的丝杆安装旋转脚轮，是小型移动设备上非常常用的规格，适配很多需要频繁移位、载重不大的应用场景，比如小型物料周转车、实验室仪器推车、办公座椅、轻型医用护理设备、工位旁的小型工具柜，还有一些需要短距离移动的桌面级小型加工辅助设备，都能看到这类脚轮的应用。

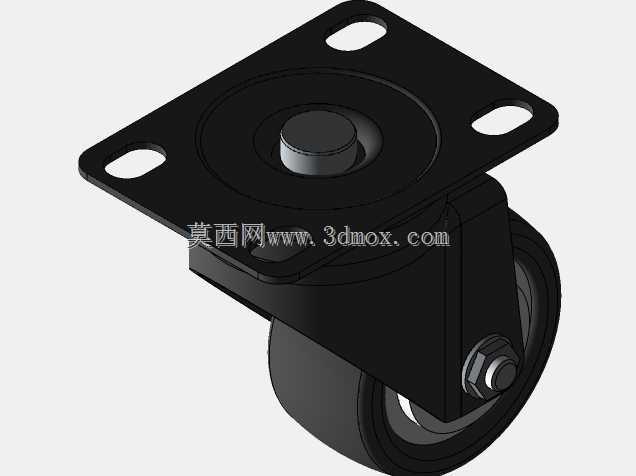

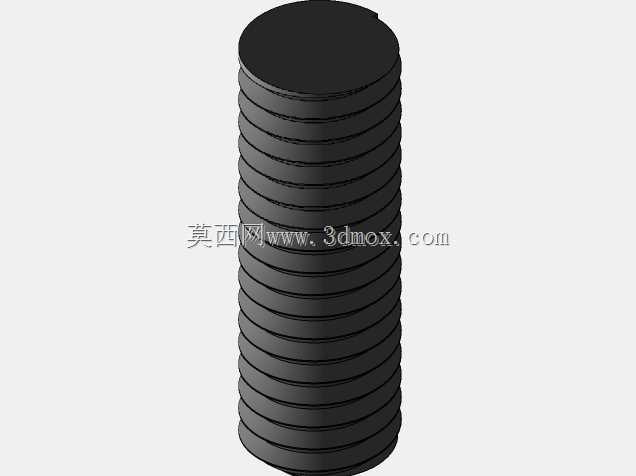

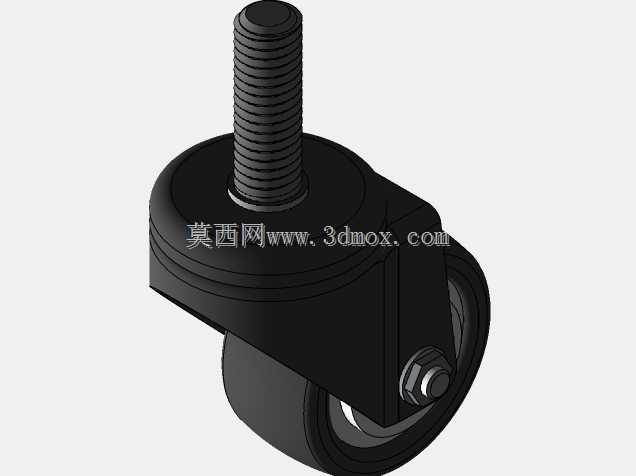

　　从结构设计来看，这款脚轮采用丝杆式安装结构，相比平板安装的脚轮，不需要在设备底部预留大面积的安装平板，只需要在底部的安装梁或者安装板上开一个对应直径的过孔，将丝杆穿过孔位后用螺母锁紧即可完成安装，对于管材搭建的框架类设备来说，这种安装方式的适配性更强，不需要额外焊接安装平板，安装工序更简单，后期更换脚轮时也不需要拆卸大面积的底部结构，只需要松开锁紧螺母就能完成更换，维护便捷性更高。丝杆采用标准外螺纹设计，螺纹段长度预留了足够的调节余量，可以适配不同厚度的安装板材，即使安装面有少量的厚度偏差，也能通过螺母的锁紧位置调整，保证四个脚轮的安装高度一致，避免设备放置后出现晃动、倾斜的问题。

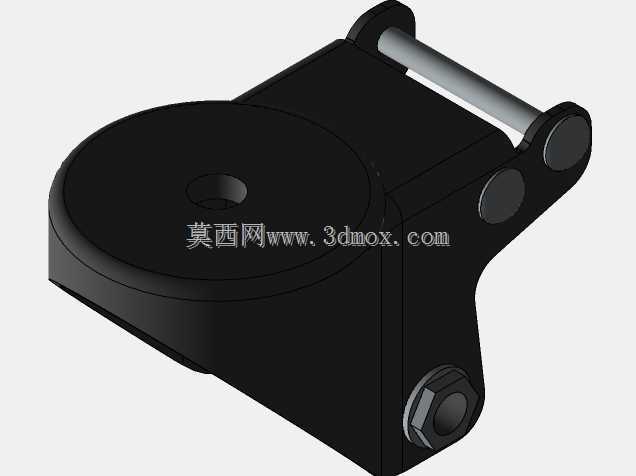

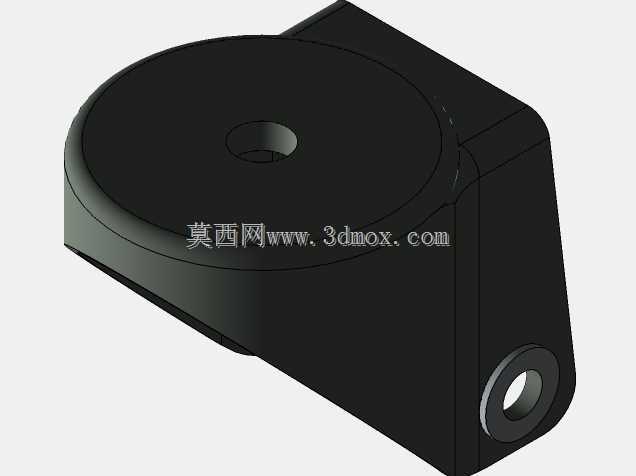

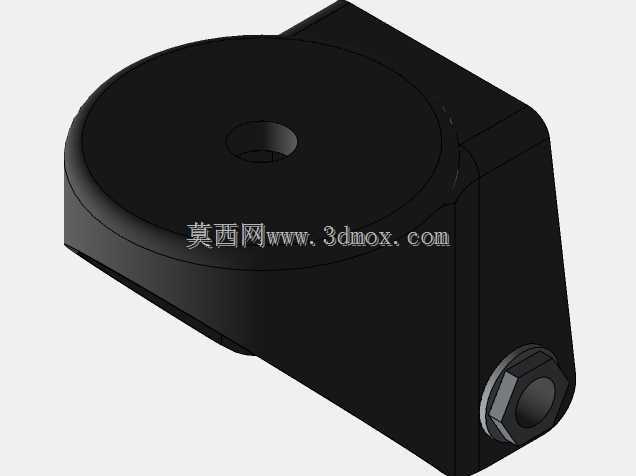

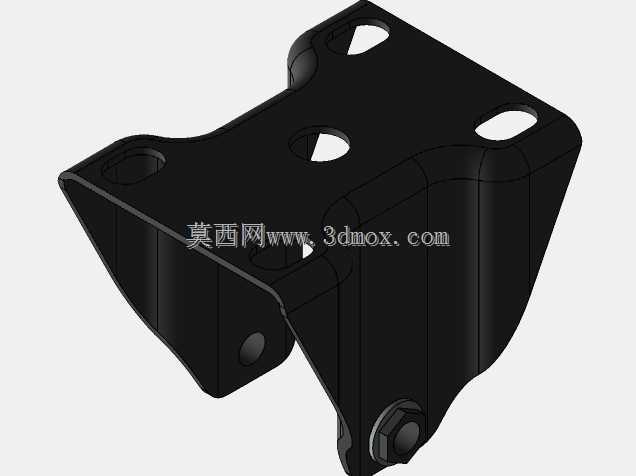

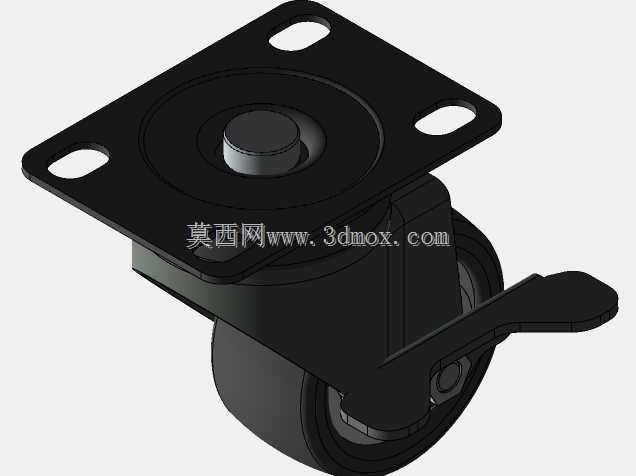

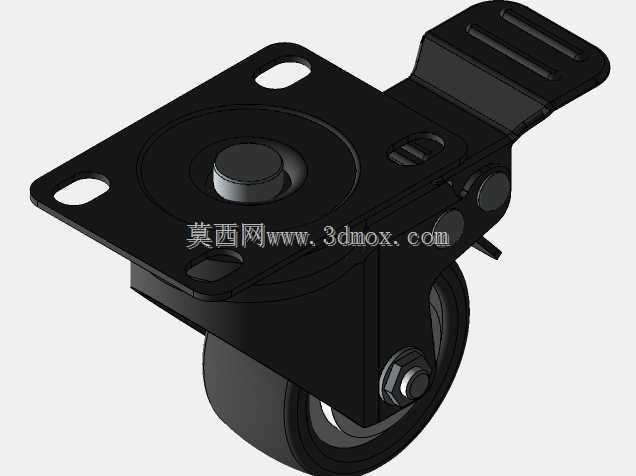

　　转向结构是这类旋转脚轮的核心部分，这款脚轮的转向支架采用全包式的回转结构，轮架的上半部分包裹住回转轴承部位，能避免日常使用中灰尘、纤维、细小杂物进入回转间隙，很多开放式回转结构的脚轮在车间使用一段时间后，就会因为杂物卡滞导致转向不顺畅，推的时候需要额外施加很大的力才能转向，而这种全包结构能大幅降低杂物侵入的概率，延长转向结构的维护周期。回转部位的间隙控制经过匹配设计，既不会因为间隙过大导致转向时轮架晃动，也不会因为间隙过小导致转向阻力过大，推行时转向顺滑，不会出现方向卡滞、突然锁死的情况。

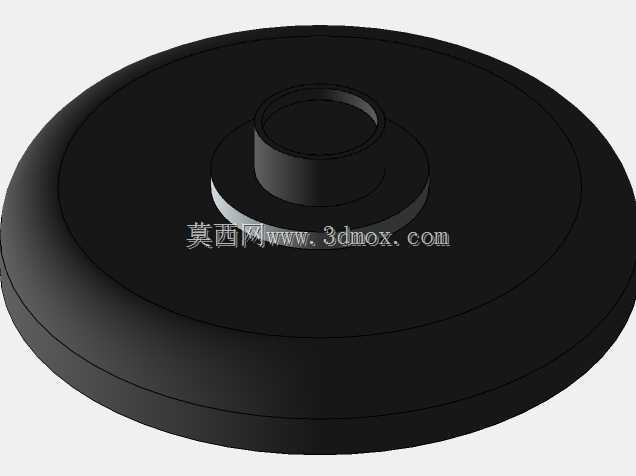

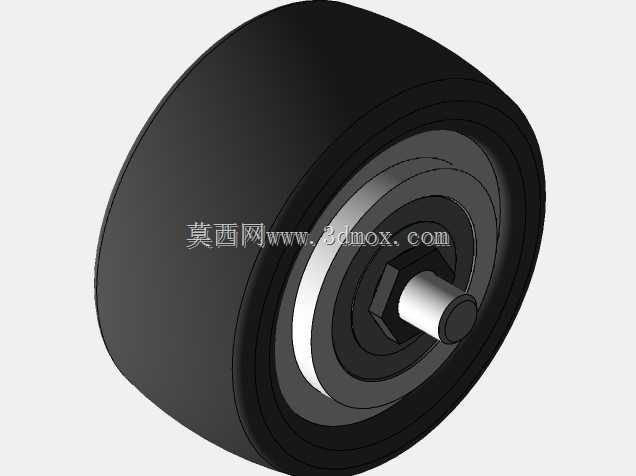

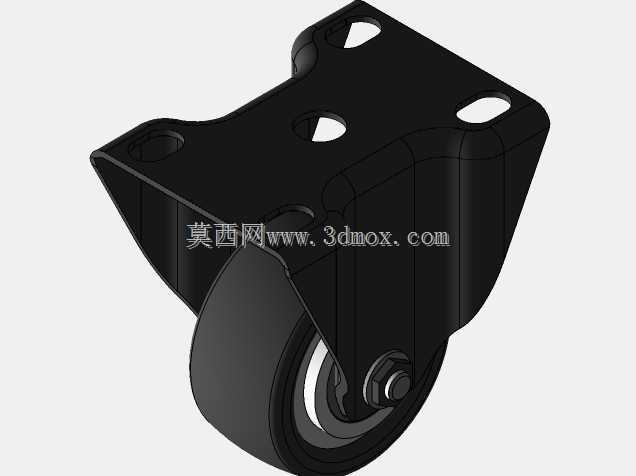

　　轮体部分采用2英寸直径的单轮设计，轮面材质为硬质耐磨橡塑材料，硬度适中，在环氧地坪、瓷砖地面、实木地板等常见的室内地面上推行时，不会刮伤地面表面，同时滚动阻力较小，推行时不需要施加太大的推力，即使是载重达到额定上限时，也能轻松推动。轮体和支架之间采用螺栓加轴套的连接结构，轴套采用自润滑材质，不需要定期加注润滑脂，长期使用也不会出现轮体转动卡滞、异响的问题，轮体两侧的锁紧螺母采用防松设计，设备长期移动产生的振动不会导致螺母松脱，避免轮体从支架上脱落的安全隐患。

　　从安装边界尺寸来看，这款脚轮的丝杆为竖直向上布置，安装时需要注意丝杆中心到设备侧壁的距离要大于脚轮的回转半径，也就是当脚轮绕丝杆轴线旋转180度时，轮体和支架不会和设备的侧壁、底部的加强筋或者其他突出结构发生干涉，很多新手设计时只测量脚轮正向的尺寸，忽略旋转后的外轮廓尺寸，最后安装后脚轮转向时会撞到设备本体，导致脚轮无法正常转向，只能切割修改底部结构。这款2英寸脚轮的整体安装高度较低，安装后设备底部离地面的高度不会过高，设备放置后的稳定性更好，不会因为重心过高导致推行时容易侧翻，适合重心较低的小型设备使用。

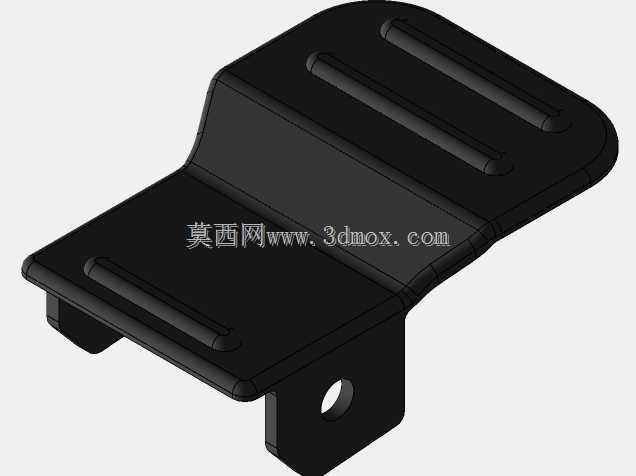

　　在实际选型应用时，这类2英寸丝杆旋转脚轮单轮的额定载重通常在30-50kg区间，四个脚轮搭配使用时，考虑到地面不平整导致的受力不均，整体设备的载重建议控制在120kg以内，避免长期超载使用导致轮架变形、丝杆弯曲，影响脚轮的使用寿命。如果使用场景中有较多的细小杂物、铁屑，比如机加工车间的小型工具车，可以在轮架位置额外加装简易的挡屑条，避免铁屑卷入轮轴和回转部位，进一步提升脚轮的使用寿命。如果是在有少量水渍的场景使用，这款脚轮的金属支架表面做了发黑防锈处理，短时间接触水渍不会出现生锈的问题，但不适合长期在积水环境中使用，避免回转部位的润滑脂被水冲刷失效，导致转向卡滞。

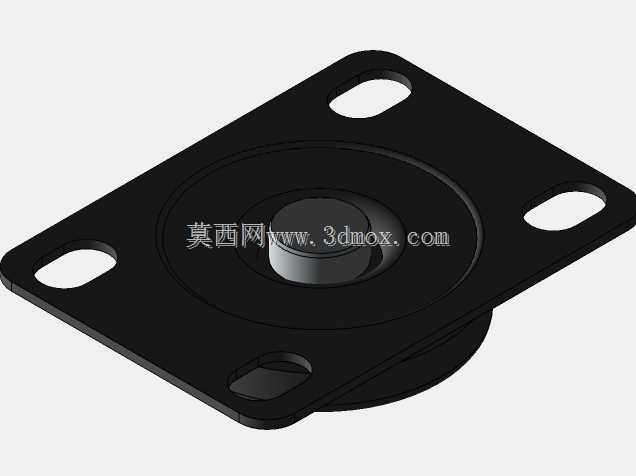

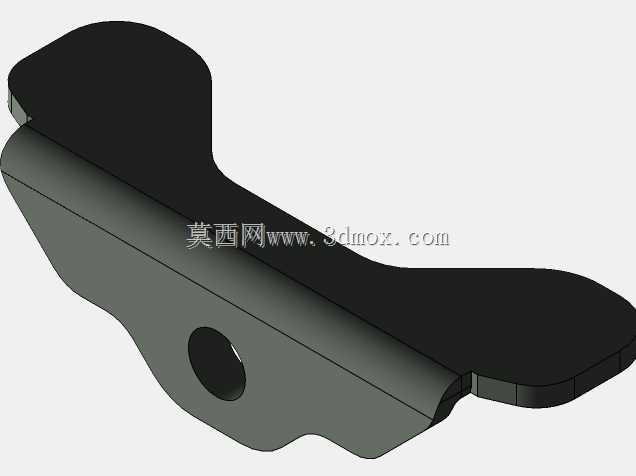

　　建模时需要注意几个关键的配合尺寸：一是丝杆的螺纹规格和有效长度，要和常用的安装螺母规格匹配，建模时螺纹的收尾段要符合实际加工的标准，不要出现螺纹直接延伸到支架根部的错误结构；二是回转部位的配合间隙，支架和上安装座之间要预留合理的转动间隙，不要做成零间隙的配合，否则实际生产装配后会出现转向过紧的问题；三是轮体和支架之间的间隙，轮体转动时不能和支架的侧壁发生摩擦，要预留0.5-1mm的间隙，避免加工误差导致轮体摩擦支架，增大滚动阻力。另外轮面的弧度设计也要符合实际产品的特征，轮面中间略高、两侧略低，这样轮体和地面的接触面积适中，既保证足够的摩擦力避免推行时打滑，又不会因为接触面积过大导致滚动阻力过高。
