双孔带长槽U型连接支架结构设计

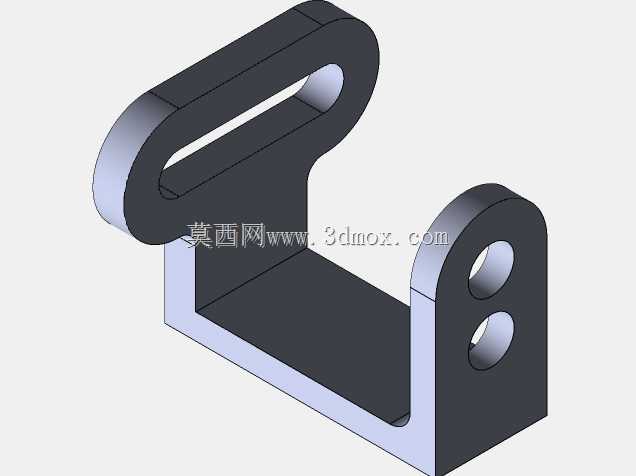

　　这类U型带长槽双孔支架，在轻工输送线侧边导向、小型设备舱内构件挂载场景里十分常见，很多做非标自动化的工程师在做线边工装、小型检测设备的固定结构时，都会优先考虑这类构型的支架。从结构本身来看，整体采用等厚板材弯折成型的思路做设计，主体弯折成90度的U型开口结构，一侧立板顶端做了圆弧过渡的长条形通槽，另一侧立板则加工了两个上下排布的同轴通孔，底部是平整的承托连接面。

　　先说实际使用中的功能逻辑，带长槽的一侧主要用来做位置调节，安装时可以穿过螺栓沿着槽长方向调整支架的伸出长度或者安装高度，不需要在安装基座上加工多组孔位，就能适配不同的安装间隙，在现场装配时能抵消一部分基座加工的位置误差，降低现场配做的工作量。另一侧的双孔结构是用来做末端构件的固定，两个孔上下排布的设计，相比单孔固定能避免挂载的构件发生绕螺栓轴线的转动，保证被固定部件的姿态稳定，比如固定小型传感器支架、管线夹、轻载的导向挡条时，双孔的抗扭转能力完全能满足日常使用需求。

　　设计的时候首先要考虑安装边界的约束，底部的平整面要和安装基面完全贴合，所以弯折处的内圆角要和板材厚度匹配，避免弯折后底部出现翘曲，导致安装时支架倾斜。长槽的宽度要和常用的固定螺栓规格匹配，槽的两端做圆弧收尾，一方面是避免应力集中，防止支架受载时在槽端出现裂纹，另一方面也能让螺栓在槽内滑动时不会卡滞，调节过程更顺畅。双孔的孔距要根据被固定件的安装孔位来设定，孔的边缘到立板侧边、顶端圆弧的距离要满足最小壁厚要求，避免受载时孔边出现开裂。顶端的圆弧过渡不是单纯为了外观，一方面是去除尖锐边角，避免装配时划伤操作人员，另一方面圆弧结构相比直角结构，能分散立板顶端的应力，在支架承受侧向载荷的时候，不会在直角处出现应力集中导致的断裂。

　　从尺寸匹配的角度来说，这类支架的板材厚度通常根据负载来选，轻载场景下2-3mm的冷轧钢板或者铝合金板材就能满足需求，如果是有一定冲击载荷的场景，可以适当增加板厚，或者在弯折处做加强筋结构，但这个构型本身是面向轻载固定场景，所以不需要额外做加强，靠板材自身的强度就能满足使用要求。安装的时候，长槽侧的螺栓不需要一开始就拧死，调整到合适位置后再锁紧，双孔侧的螺栓要加装防松垫圈，避免设备运行时的振动导致螺栓松动，出现构件移位的问题。

　　很多新手在建模这类支架的时候，容易忽略弯折处的工艺圆角，直接做直角弯折，实际生产的时候直角弯折会导致板材外侧出现拉伸开裂，内侧出现褶皱，直接影响零件的强度和外观，所以建模时就要把弯折的内R角设置成和板厚匹配的数值，一般内R取0.5-1倍板厚就符合常规钣金加工的工艺要求。另外长槽的加工如果是钣金件的话，采用激光切割就能一次成型，不需要后续额外加工，双孔也可以在切割的时候一起加工出来，后续只需要做弯折、去毛刺、表面处理就可以完成零件加工，加工工序少，量产成本很低，适合批量用在各类非标设备、生产线的辅助固定位置。

　　在实际的设备维护场景里，这类支架的调节特性也能减少后期改造的工作量，比如生产线调整产品规格，需要移动导向挡条的位置时，只需要松开长槽侧的螺栓，调整到新的位置再锁紧就可以，不需要重新制作支架，也不需要在基座上重新钻孔，能大幅缩短设备调整的停机时间。双孔侧的固定结构也方便快速更换末端的挂载部件，只需要拆下两个螺栓就能更换不同的功能构件，比如把导向挡条换成传感器支架，不需要改动支架本身的安装，适配性很强。
