十九齿直齿圆柱传动齿轮三维设计

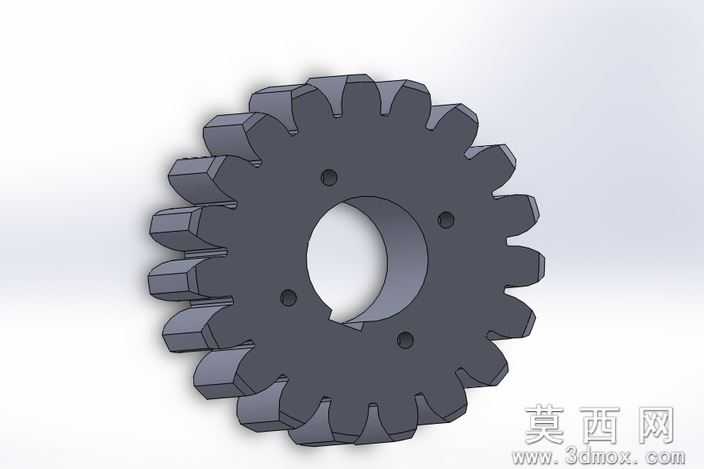

本作品为十九齿直齿圆柱齿轮的三维建模设计，建模过程严格遵循直齿圆柱齿轮的齿廓啮合基本原理，以渐开线齿形为核心构建基准，首先确定齿轮的分度圆、齿顶圆、齿根圆基准参数，通过参数化绘制单齿渐开线轮廓，经圆周阵列完成全部19个轮齿的特征生成，保证每个轮齿的齿形精度、齿距偏差控制在合理设计范围内，满足齿轮啮合传动的基本几何要求。模型整体采用实体建模方式构建，中心设置带键槽的阶梯安装通孔，键槽结构用于实现齿轮与传动轴的周向固定，传递旋转扭矩；轮毂端面上均匀分布四个小型安装孔，可用于齿轮与配套构件的轴向定位连接，避免传动过程中齿轮发生轴向窜动。轮齿部分做了合理的齿顶倒角、齿根过渡圆角处理，既还原真实机加工齿轮的工艺特征，也能在结构层面减少应力集中，提升轮齿的承载能力。材质渲染上采用哑光深灰金属材质模拟调质处理的45号钢质感，还原工业齿轮的真实外观，表面设置细微的机加工纹理效果，提升模型的真实感。设计过程中充分考虑直齿圆柱齿轮的应用场景，该类齿轮适用于平行轴之间的动力传递，建模时严格保证轮齿的齿向与齿轮轴线平行，符合直齿轮的结构定义，整体结构无冗余特征，各部分尺寸比例协调，既可以作为机械设计教学演示的直观模型，也可用于传动机构的虚拟装配、运动仿真验证，帮助设计者直观理解直齿轮的结构特点与啮合原理，模型的几何特征完整还原了真实直齿圆柱齿轮的核心结构，无几何错误、破面等问题，可直接导入各类三维仿真环境开展后续的机构运动分析。
