通风打孔式盘式制动器制动盘结构设计

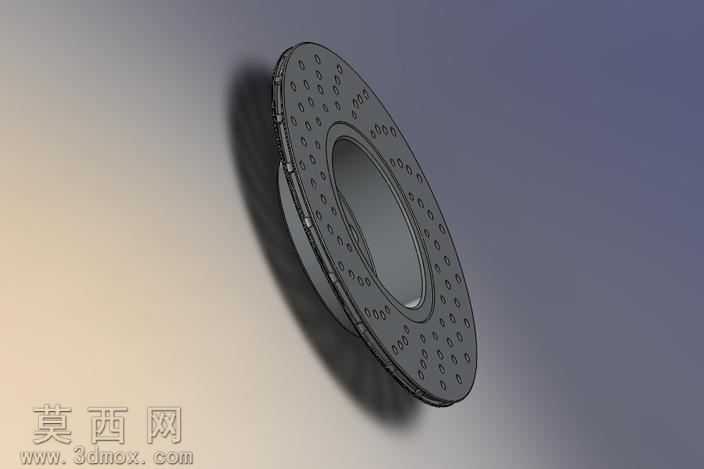

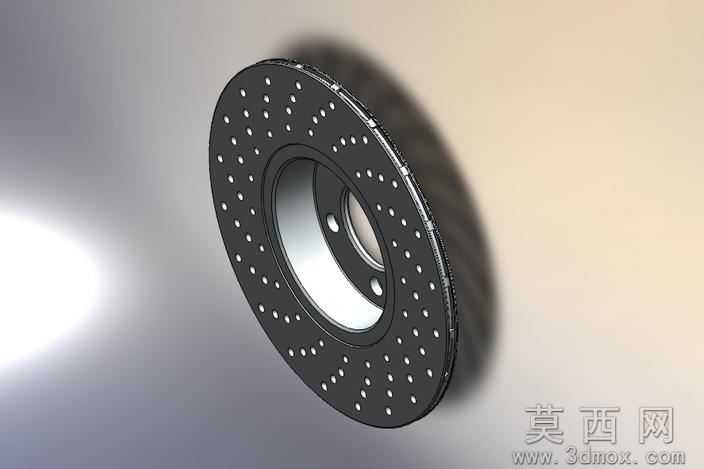

本作品为盘式制动器核心制动盘的三维参数化建模成果，建模阶段采用自顶向下的设计思路，先围绕制动盘的核心功能需求拆解结构模块：首先确定中心安装定位基准，按照轮毂装配的同轴度要求设计中心安装孔与周边定位螺栓孔的分布参数，保证装配后与车轮、卡钳的位置精度匹配。建模过程中对盘面的通风散热孔做了阵列化参数设计，所有散热孔采用等距环形排布，孔径与孔间距经过散热效率与结构强度的平衡校核，既保证制动过程中摩擦产生的热量可以通过孔洞快速流通散发，避免高温导致的摩擦系数衰减，也不会因为开孔过多降低制动盘的结构刚性。盘面摩擦区域做了平面度公差的参数化约束，保证与卡钳刹车片接触时的贴合面积最大化，提升摩擦制动的稳定性。材质渲染阶段采用灰铸铁的金属材质参数，还原制动盘量产件的哑光金属质感，对盘面边缘的倒角、安装凸台的棱边做了圆角过渡处理，既符合实际加工的工艺要求，也避免应力集中导致的盘体开裂风险。结构设计上兼顾了轻量化与结构强度，盘体非摩擦区域做了减薄处理，在不降低制动刚性的前提下减少整体重量，降低车辆非簧载质量。建模过程中对制动盘的动平衡参数做了预设，环形排布的孔洞与安装结构完全对称，保证高速旋转时不会产生偏磨抖动。整体模型完整还原了盘式制动器制动盘的全部结构细节，可用于制动系统的装配仿真、散热性能模拟、结构强度有限元分析等场景，也可作为汽车底盘制动系统教学演示的三维可视化素材，帮助理解盘式制动的工作原理与结构设计逻辑。
