汽轮机叶轮转子精密三维结构设计

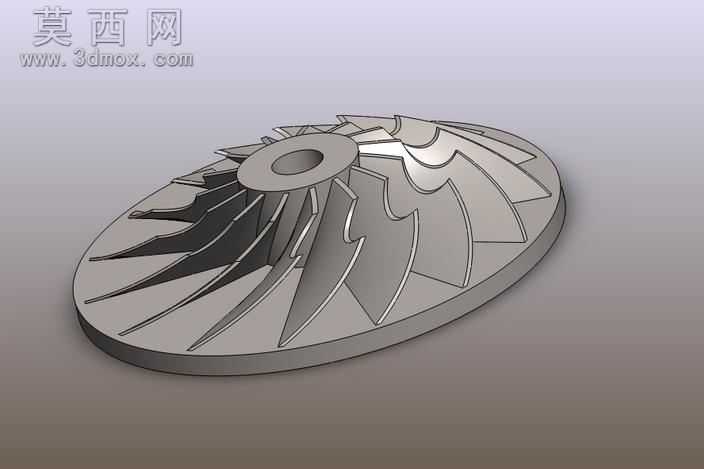

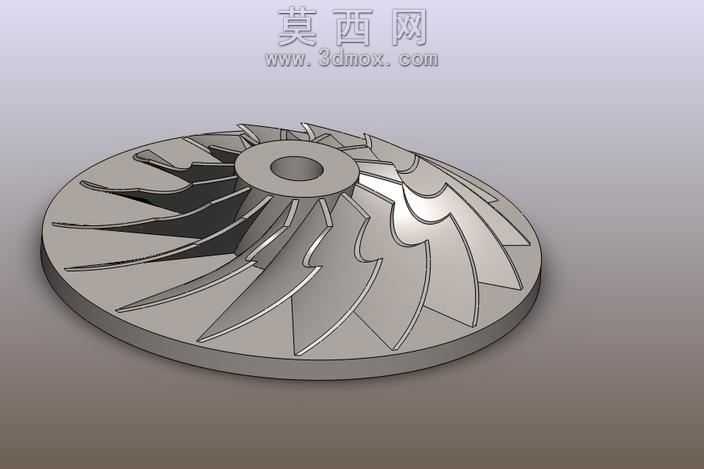

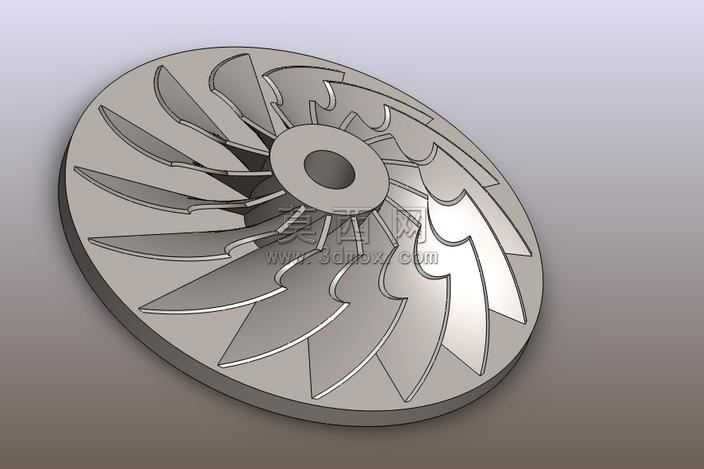

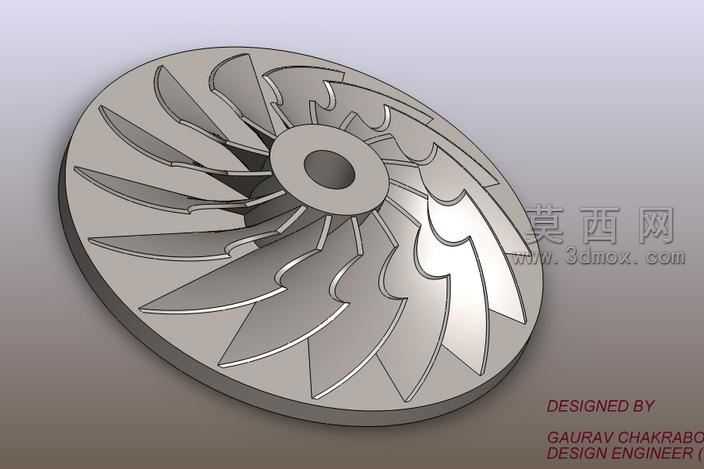

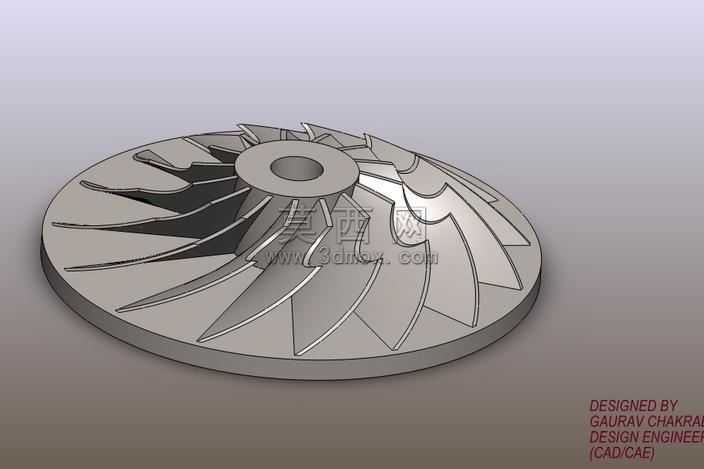

本作品为汽轮机转子的三维参数化设计成果，建模阶段采用SolidWorks软件完成全流程结构搭建，以旋转基体特征为核心构建轮盘主体结构，通过草图绘制单组叶片的翼型截面轮廓，结合圆周阵列命令完成全部叶片的均匀排布，严格匹配实际汽轮机转子的叶片安装角度与轮盘厚度比例，中心定位孔的尺寸与同轴度公差按照通用动力部件的装配标准进行设定，确保模型可直接用于后续的装配干涉校验与仿真分析。材质渲染阶段采用哑光金属材质模拟合金钢锻件的真实质感，对叶片表面做细微的磨砂纹理处理，轮盘端面添加轻微的倒角反光效果，还原实际机加工后的金属表面特征，渲染光源采用45度斜向主光源搭配底部补光，清晰呈现叶片之间的流道间隙与曲面过渡结构，避免阴影遮挡关键结构细节。结构设计上充分考虑汽轮机转子的工作特性，叶片采用后弯式翼型曲面，曲面曲率沿叶高方向平滑过渡，既保证气流做功时的能量转换效率，也兼顾旋转状态下的结构强度，轮盘与叶片的连接位置做圆角过渡处理，消除应力集中隐患，中心孔周边设置加厚凸台结构，提升转子与主轴装配后的连接刚性，整体结构无冗余特征，所有倒角、圆角尺寸均符合机械加工的工艺要求，不存在无法落地生产的异形结构。设计思路围绕动力部件的实用性展开，建模初期先梳理汽轮机转子的核心功能需求，将整体结构拆分为轮盘基体、叶片组、中心定位结构三个独立模块分别建模，再通过装配约束组合为整体，既方便后续对单个模块的参数修改调整，也能保证各部分结构的尺寸关联性，叶片曲面构建时参考了实际小功率汽轮机的叶型参数，确保模型的结构合理性，可用于教学演示、结构原理展示以及后续的有限元仿真分析、数控加工编程参考，模型的所有特征均保留参数化编辑能力，使用者可根据实际需求调整叶片数量、轮盘直径、叶片角度等关键参数，快速衍生出不同规格的汽轮机转子模型。
