精密轻敲操作手柄结构三维设计

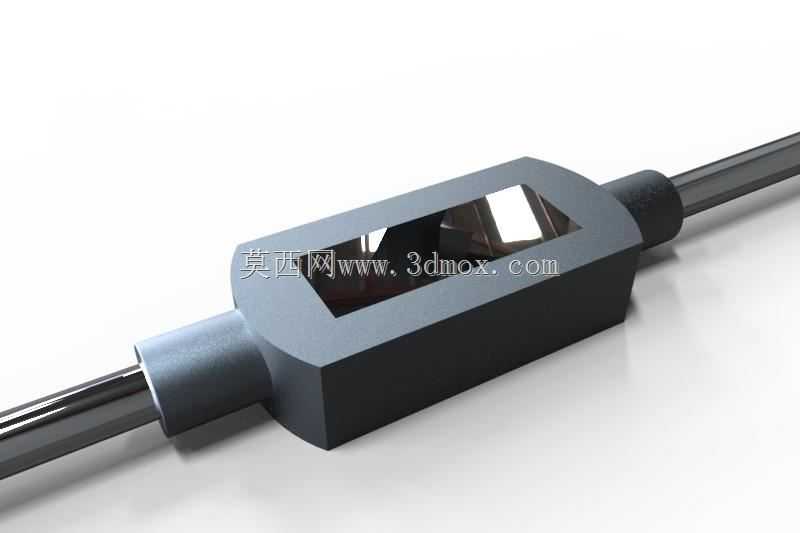

　　这款轻敲操作手柄的结构设计，核心面向小行程精密敲击类工装的操作端需求，在电子元器件引脚修整、小型冲压件去毛刺、精密装配工位的微调整作业场景中，这类手柄是操作人员直接施力的核心接触部件，其结构合理性直接影响操作手感与施力精度。从结构组成来看，整体采用长杆加中部握持块的对称布局，两端伸出的金属杆为施力传导段，其中一端设计有径向通孔，用于连接敲击工作头或者快换工装接头，杆身与中部握持块采用过渡配合加周向定位销的连接方式，避免长期敲击作业中出现杆身转动、松脱的问题。中部握持块采用近似方形带圆弧过渡的外形，侧面开设的矩形通槽并非减重设计，实际是为了适配工位上的导向限位结构，作业时该槽可卡入工位的导向导轨，限制手柄的周向转动与非作业方向的位移，保证敲击力始终沿杆身轴向传递，避免侧向分力损伤工件或者工装。

　　从设计思路层面，这类手柄没有采用一体化整料加工的方案，而是拆分成长杆、握持主体、端盖三个可拆分部件，主要是考虑到长期敲击作业中杆身端部属于易磨损部位，拆分式结构可单独更换磨损的杆段，无需整体报废握持主体，降低工装维护成本。握持主体的边角全部做了R2-R3的圆弧倒角处理，避免操作人员握持施力时被锐边划伤，表面做哑光金属处理，既可以提升表面耐磨性能，也能避免车间强光下反光晃眼影响操作视线。两端伸出的杆段直径保持一致，可适配工位上通用的直线轴承导向套，无需单独定制导向配件，降低工位改造成本。

　　关于安装边界与尺寸适配，这款手柄的总长度适配常规工位的操作空间，两端杆段的同轴度公差控制在0.02mm以内，保证在导向套内滑动时无卡滞，中部握持块的宽度尺寸适配成年人手掌握持的合理范围，握持时手掌可完全包裹握持块侧面，施力时无需刻意调整握姿即可保证力的方向与杆身轴线重合。中部矩形通槽的宽度与导向导轨采用H7/g6的间隙配合，既保证滑动顺畅，又不会出现过大的旷量，避免敲击时出现冲击力偏移。杆身端部的连接通孔位置距离端面的尺寸经过反复校核，保证安装工作头后，工作头的敲击端面与杆身轴线垂直度满足精密作业要求，不会出现敲击点偏移的问题。

　　在实际应用中，这类手柄除了手动轻敲作业外，也可适配小型气动敲击单元的末端执行件，只需更换端部连接头即可实现手动与自动模式的快速切换。握持块的重量经过配重设计，整体重心落在握持块的几何中心位置，操作人员手持时不会出现头重脚轻的问题，长时间作业也不易产生手部疲劳。杆身表面做了高频淬火处理，表面硬度达到HRC45-50，可承受长期往复滑动的磨损以及敲击带来的轴向冲击力，避免杆身出现弯曲、变形的问题。握持块与杆身的连接部位设计有应力释放槽，避免敲击应力集中在连接端面导致部件开裂，提升整体结构的抗疲劳寿命。
