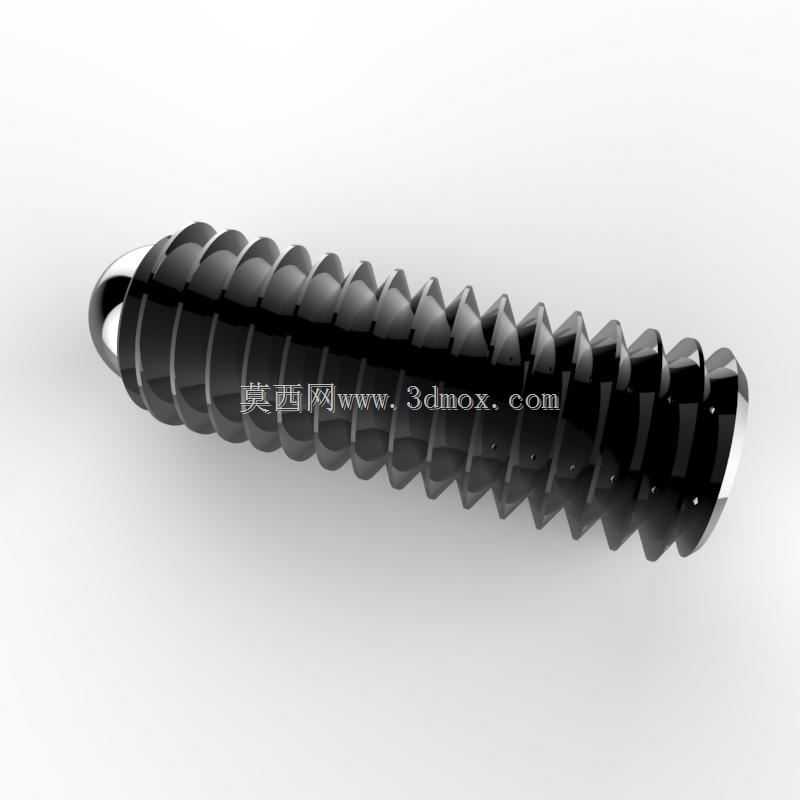

内六角凹端紧定球形柱塞结构设计

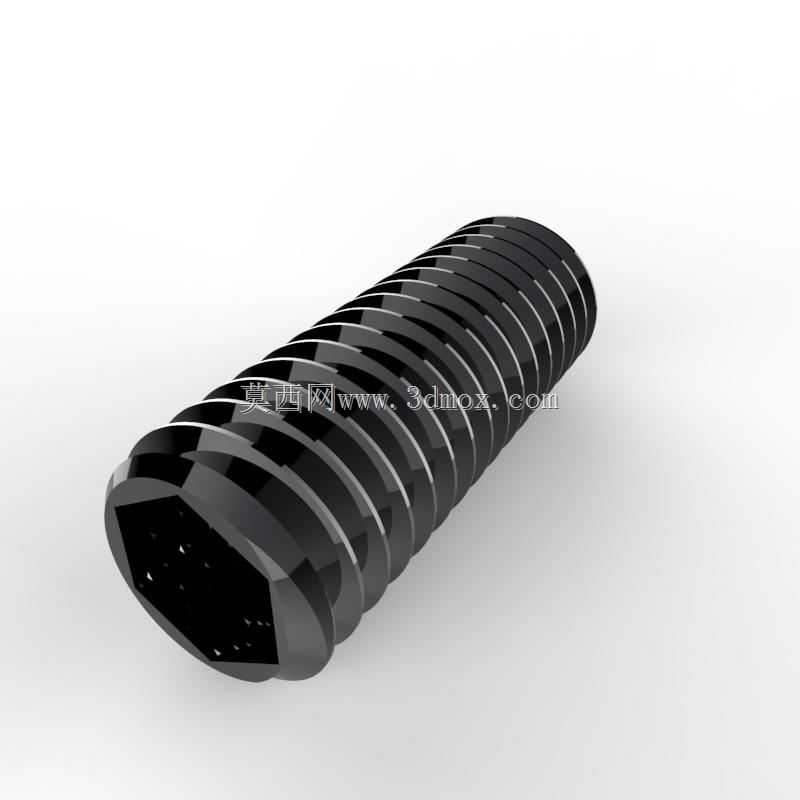

　　这款内六角凹端紧定结构的球形柱塞，是工装夹具、自动化定位机构里常用的弹性定位元件，日常在流水线工位挡停、模具侧向抽芯定位、检具工件预定位场景中都能见到它的身影，区别于普通紧定螺钉的刚性顶紧，它依靠内部预装的弹簧提供恒定的顶出力，端部的钢球可以在接触工件时自适应小角度偏转，避免硬接触刮伤工件表面，同时在工件需要滑移过定位点时，钢球受压回缩让工件顺利通过，不需要完全拧出螺钉就能完成工件的装卸调整，大幅缩减工位换型的辅助时间。从结构设计逻辑来看，整体采用全金属一体化的螺纹本体，外螺纹选用普通公制粗牙螺纹，适配常见的螺纹安装孔加工精度，不需要额外定制特殊丝锥就能完成安装孔加工，本体端部做了内六角凹孔设计，匹配标准内六角扳手的拧入扭矩，

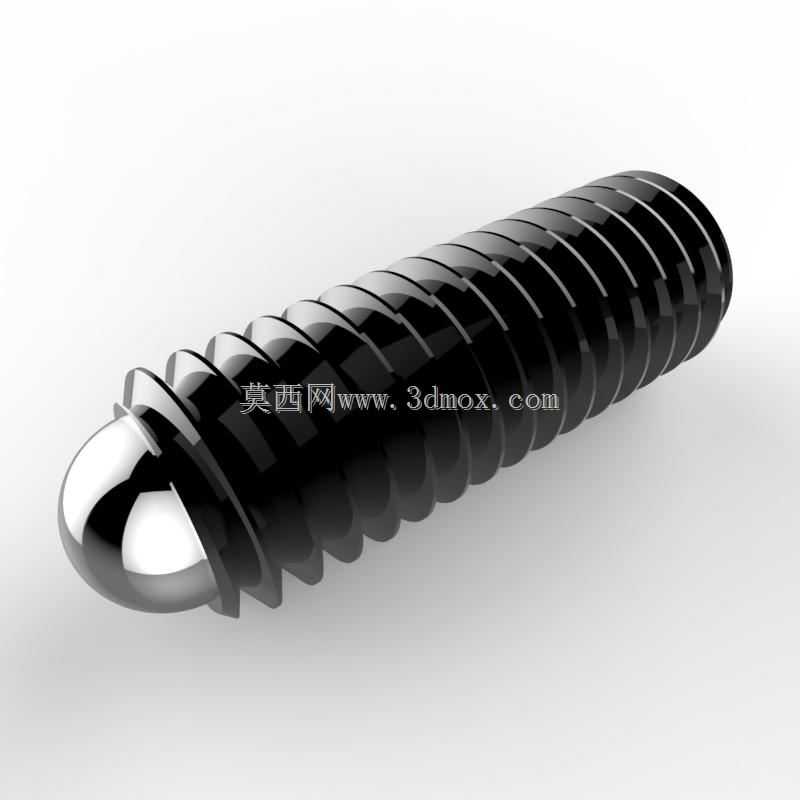

　　安装时可以直接将螺钉拧入预设的螺纹孔中，不需要额外的螺母或者锁紧件，依靠螺纹本身的自锁特性就能完成本体固定，安装边界上需要注意，螺纹拧入深度至少要达到螺纹公称直径的1.2倍，才能保证在弹簧反复压缩冲击下本体不会出现松动退牙的情况，安装孔的底部需要预留至少1mm的容隙，避免螺钉拧到底部时弹簧被完全压死失去弹性行程。本体的外圆做了发黑防锈处理，表面粗糙度控制在Ra1.6以内，既可以减少螺纹拧入时的摩擦阻力，也能在常规车间环境下抵御潮气带来的锈蚀，延长零件的使用寿命，端部的钢球采用轴承钢材质淬火处理，表面硬度达到HRC60以上，长期和工件反复接触摩擦也不会出现凹陷、磨损变形的问题，保证顶出定位的精度一致性。内部的弹簧选用碳素弹簧钢丝绕制，

　　根据不同的顶出力需求可以匹配不同线径的弹簧，常规工况下顶出行程控制在1-2mm之间，既可以保证足够的顶紧力，也不会因为行程过大导致钢球从本体端部脱出，本体的钢球收口位置做了精密的滚压收口处理，收口后的内径比钢球直径小0.2-0.3mm，既可以让钢球自由伸缩转动，又能可靠限制钢球的脱出极限，不需要额外加装挡圈或者限位件，整体结构非常紧凑。在实际选型应用中，需要根据工件的重量、定位需要的抗力来选择对应规格的柱塞，比如小型电子零件的定位可以选小公称直径的规格，重型工装的挡停定位则需要选更大螺纹直径、更高弹簧力的规格，安装时可以在螺纹表面涂抹少量的螺纹锁固胶，进一步提升在振动工况下的防松性能，日常维护时只需要定期清理钢球端部的切屑、灰尘，

　　避免杂质进入本体内部卡滞钢球的伸缩动作，就能保证长期稳定的工作状态。和传统的刚性定位销相比，这种球形柱塞不需要工件完全对准定位孔就能完成预定位，钢球的弧面可以引导工件滑入正确的装夹位置，降低工件上下料的对位难度，在快换工装、多品种小批量的生产场景中适配性极强，同时整体结构和标准紧定螺钉的安装尺寸完全兼容，不需要对原有设备的安装孔做二次修改就能直接替换使用，改造成本极低。
