壁挂式玻璃安装固定夹持支架结构

　　在室内玻璃隔断、卫浴玻璃挂装、商装墙面玻璃饰面板的现场施工场景里，这类壁挂式玻璃夹持构件是替代传统打孔固定方案的核心五金件，很多现场施工人员都遇到过钢化玻璃现场打孔易开裂、后期更换玻璃拆卸难度大的问题，这款夹持结构的设计初衷就是解决无孔玻璃的墙面挂装需求，从结构层面规避玻璃二次加工带来的破损风险。

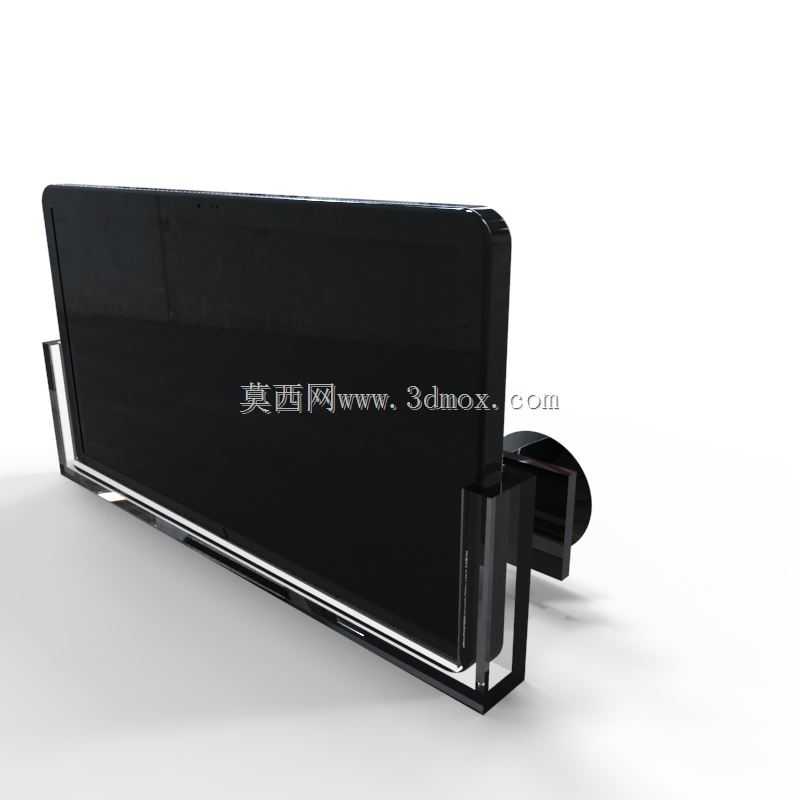

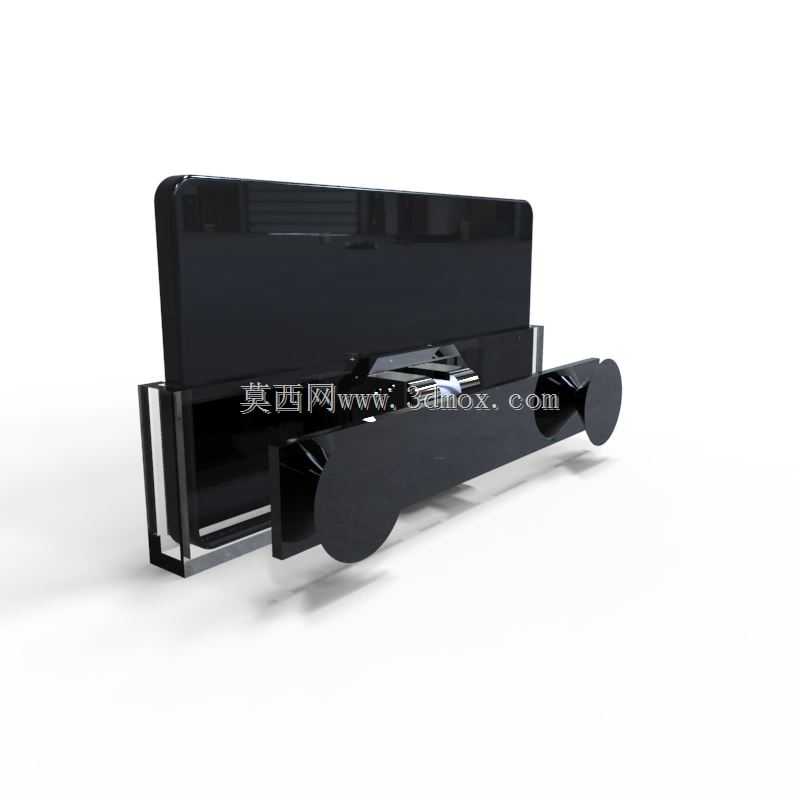

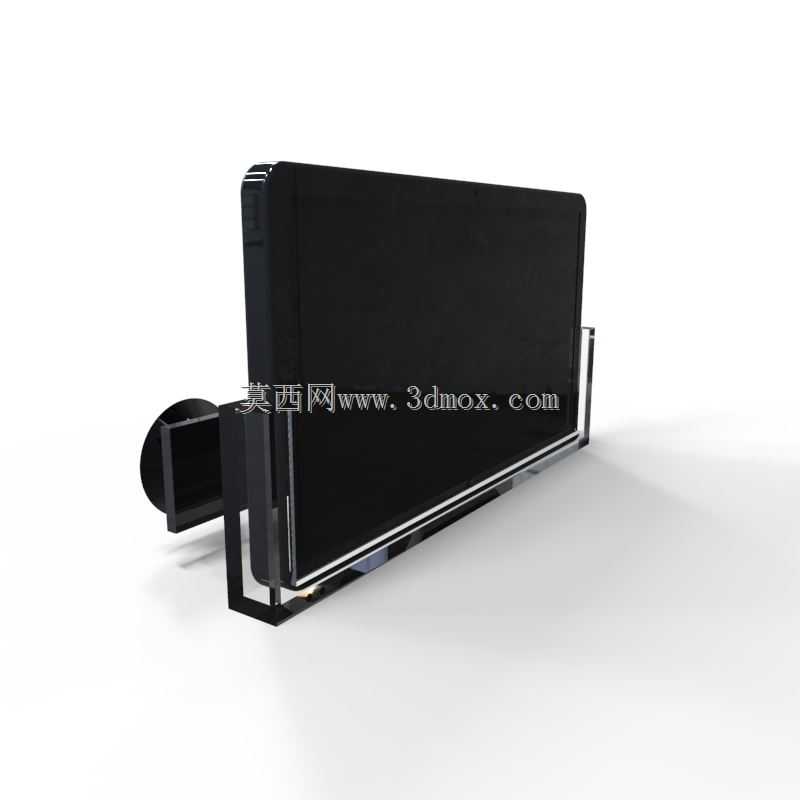

　　从实际安装边界来看，这款支架的底座采用圆形壁挂固定座设计，安装时可直接通过膨胀螺栓与混凝土墙面、木工基层或者轻钢龙骨墙面完成固定，底座与墙面的贴合面做了平整处理，能保证安装后支架不会出现倾斜偏移，固定座与夹持臂之间采用一体式弯折承力结构，没有多余的拼接焊缝，避免长期承重后出现焊缝开裂的问题。夹持臂的整体长度经过适配计算，刚好可以承托厚度在8mm到12mm之间的平板玻璃，夹持槽内部预留了橡胶缓冲垫的安装位，实际装配时垫上3mm厚的丁基橡胶垫，既能避免玻璃与金属硬接触产生的应力集中，也能填充玻璃边缘的尺寸公差，防止玻璃受温度变化热胀冷缩时出现挤压碎裂。

　　在功能特性上，这款支架的承托面做了下倾1.5度的微小角度设计，很多人做玻璃壁挂安装时容易忽略玻璃自重带来的前倾力矩，这个微小的预倾角刚好可以抵消玻璃挂装后的前倾趋势，保证玻璃安装完成后保持垂直状态，不会出现长期使用后玻璃下端外翘的问题。夹持臂的外侧做了圆弧收边处理，没有尖锐的金属棱角，避免安装过程中划伤施工人员或者玻璃表面，同时外露的金属面做了黑色哑光喷塑处理，既可以适配多数商装、家装的深色系装修风格，也能在潮湿的卫浴环境下起到防锈防腐蚀的作用，延长构件的使用寿命。

　　从设计思路层面拆解，这款结构没有采用复杂的可调式锁紧结构，而是用固定尺寸的夹持槽来匹配常用厚度的玻璃，一方面是减少现场安装的调节步骤，施工人员只需要将玻璃顺着槽口推入即可完成定位，不需要反复调整锁紧螺丝的松紧度，大幅提升现场安装效率；另一方面固定槽的结构强度比可调式结构更高，承重力上限可以达到单支架25kg，按照常规12mm厚钢化玻璃每平米30kg的重量计算，单块高度1.2米宽度0.8米的玻璃，上下各安装两个支架就可以满足承重要求，不会出现支架变形导致玻璃脱落的安全隐患。

　　实际应用中，这款支架除了用于普通平板玻璃的挂装，也可以适配亚克力板、金属装饰面板等其他硬质平板材料的墙面固定，只需要根据板材的实际厚度更换对应厚度的缓冲垫即可，不需要对支架主体结构做修改。安装时需要注意的边界尺寸是，支架底座的中心距离玻璃边缘的距离要控制在100mm到150mm之间，距离太近容易导致玻璃边缘受力崩边，距离太远则会让玻璃中间部位的绕度变大，长期使用容易出现玻璃弯曲变形。上下排支架的垂直间距要根据玻璃的高度做调整，高度超过1.5米的玻璃需要在中间位置增加一排辅助支架，进一步分散玻璃的自重应力，避免玻璃长期受弯产生自爆风险。

　　很多结构设计人员在做这类五金件设计时，容易过度追求结构的可调性，反而忽略了现场施工的便捷性和结构本身的可靠性，这款支架的设计刚好抓住了现场安装的核心需求，用极简的结构实现稳定的夹持固定功能，没有多余的冗余结构，既降低了零件本身的加工成本，也减少了后期安装的人工成本，在批量商装项目里可以大幅缩短施工周期，降低玻璃安装的破损率。从三维建模的角度来看，这款结构的所有折弯角度都采用标准钣金折弯工艺，没有特殊的异形加工面，零件展开后可以直接用于激光切割下料，折弯工序不需要定制特殊模具，普通钣金加工厂就可以完成批量生产，零件的装配公差控制在0.2mm以内，保证批量生产时所有支架都可以互换，不需要现场配装。
