双排阶梯式传动齿轮结构设计

项目分类:齿轮 发布时间:2022-05-13 ID:625256
  • 双排阶梯式传动齿轮结构设计
  • 双排阶梯式传动齿轮结构设计
  • 双排阶梯式传动齿轮结构设计
  • 双排阶梯式传动齿轮结构设计
  • 双排阶梯式传动齿轮结构设计

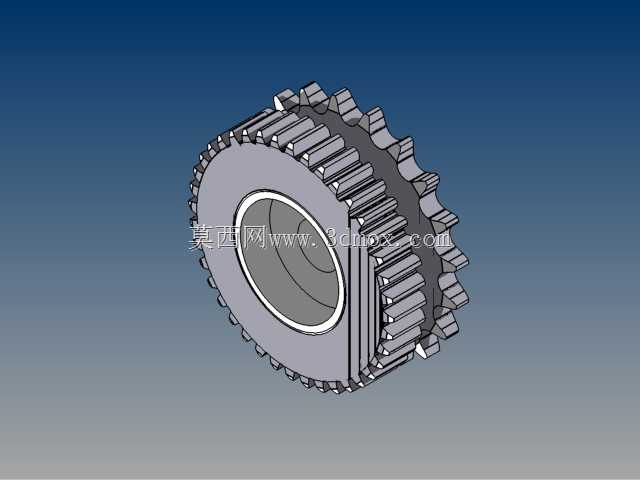

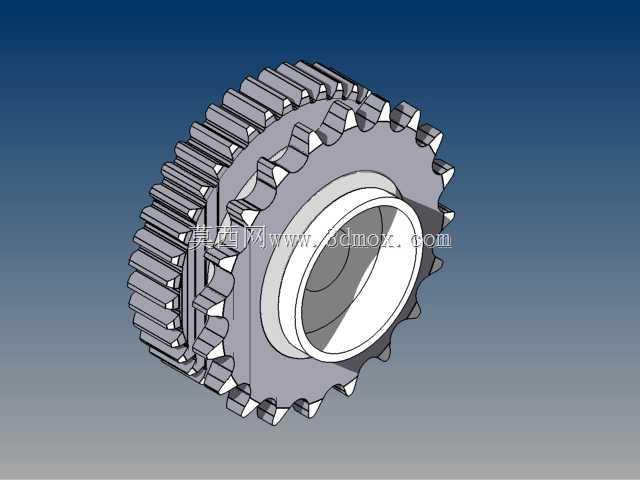

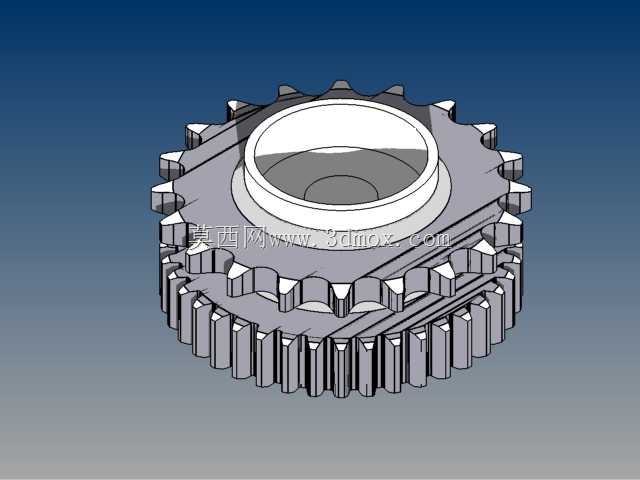

  这款双排阶梯式齿轮在常规传动场景中,主要适配需要双路动力输出或者多级减速匹配的动力传递工位,常见于小型动力头、轻工输送设备的传动箱、小型内燃机的正时传动组以及部分专用机床的进给传动链路中,区别于常规单排直齿轮,它将两组不同齿形参数的齿轮集成在同一轮毂基体上,不需要额外设计同轴连接结构,就能在同一安装轴位上实现两个不同传动比的动力输出,大幅压缩传动组件的轴向安装空间,对于布局紧凑的小型传动箱而言,这类集成式齿轮能减少至少两个连接紧固件的设计需求,同时降低同轴装配带来的累计误差。

  从实际功能特性来看,该齿轮的两组齿圈采用差异化齿形设计,外侧齿圈齿厚更大、齿距更宽,主要承担大扭矩的主传动链路动力传递,内侧齿圈齿厚较薄、模数更小,用于驱动辅助工位的小负载传动,比如润滑系统的油泵驱动、转速检测的信号轮驱动这类不需要大扭矩的附属机构。轮毂部分采用台阶式内孔设计,内孔壁预留了键槽安装位,装配时可以通过平键实现与传动轴的周向固定,轮毂端面设计有均匀分布的减重凹槽,在保证整体结构强度满足额定扭矩传递要求的前提下,尽可能降低零件自身转动惯量,减少传动启停阶段的冲击载荷,避免传动链路出现反向间隙。齿圈与轮毂的衔接位置做了圆弧过渡处理,没有尖锐的应力集中棱角,在高频交变载荷的长期作用下,能有效降低齿根位置的疲劳断裂风险,这一点在持续运转的传动场景中尤为关键,很多常规齿轮的早期失效都是因为衔接位置应力集中导致的裂纹扩展。

  在设计思路层面,这款齿轮的建模过程优先保证齿形参数的啮合精度,齿廓采用标准渐开线齿形绘制,建模时先通过齿形参数方程生成单齿齿廓,再通过圆周阵列完成整圈齿形的构建,之后对齿顶和齿根位置做了微小的修缘处理,避免啮合过程中出现齿顶干涉的问题。双排齿圈的轴向位置经过严格的尺寸链校核,保证两组齿圈分别与对应啮合齿轮的啮合宽度完全匹配,不会出现偏载啮合的情况,偏载是齿轮传动中磨损过快、噪音过大的核心诱因之一,设计时特意将两组齿圈的轴向定位基准统一到轮毂的安装贴合端面,装配时只要保证轮毂端面与轴肩贴合到位,就能自动保证两组齿圈的轴向啮合位置精度,不需要额外调整垫片来补偿轴向尺寸误差。

  关于外形尺寸与安装边界,该齿轮的最大外圆直径为外侧大齿圈的齿顶圆直径,整体轴向总厚度控制在常规单排大扭矩齿轮厚度的1.4倍以内,不会额外占用过多的轴向安装空间。内孔的安装直径与常规同扭矩等级的传动轴直径匹配,键槽尺寸符合通用平键的安装标准,不需要定制非标准的连接键。安装时需要注意,齿轮的轮毂台阶面要与轴上的定位轴肩完全贴合,轴向锁紧螺母的压紧力要控制在合理区间,避免压紧力过大导致轮毂出现微变形,进而影响齿圈的径向圆跳动精度。径向安装边界方面,外侧齿圈的齿顶圆与传动箱内壁的安全间隙预留了不小于齿高1.5倍的距离,既可以避免运转过程中齿顶与箱壁发生刮擦,也能留出足够的空间容纳润滑油脂,保证啮合位置的润滑充分。内侧小齿圈与周边附属零件的间隙也经过校核,不会和附近的传感器、油路管线等部件发生运动干涉。在实际选型替换时,需要重点核对两组齿圈的模数、齿数、压力角参数,同时确认内孔直径和键槽尺寸与安装轴匹配,不能仅通过外圆尺寸判断是否可以替换,因为即使外圆尺寸接近,齿形参数的微小差异也会导致啮合异响、快速磨损甚至卡滞的问题。
